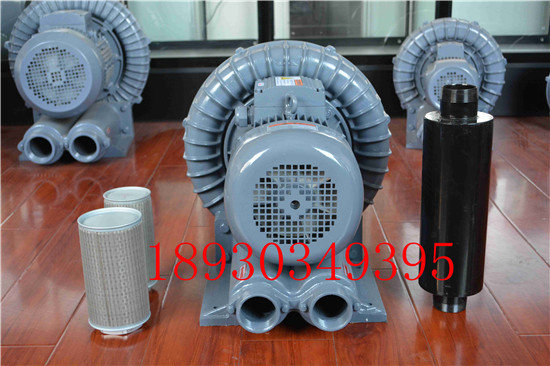

漩渦式風泵

漩渦式風泵的結構特點

1、高溫風機主要由葉輪、機殼、進風口、電機、連接器、散熱風葉等部分組成。

2、葉輪采用多翼式單進離心葉輪，用優質的鍍鋅板或冷軋鋼板制成，葉片依據空氣動力原理設計。葉輪由10個后傾機翼型葉片、曲線型前盤和平板后盤組成。材料用強度高、耐用性好的優質鋼板制造，并經嚴格的動、靜平衡校正。空氣性能良好，效率高，運轉平穩。

3、進風口采用收斂流線型減渦形式，氣流損失較小，高溫風機的工作效率高。

4、

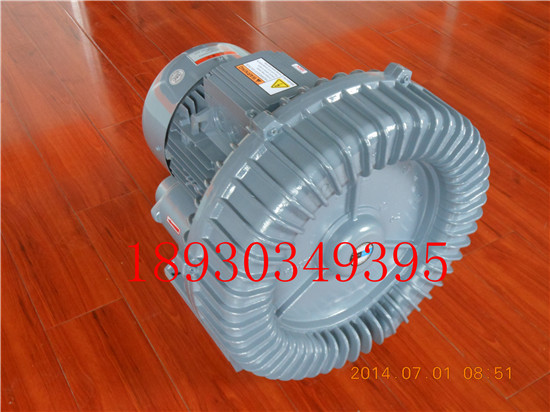

漩渦式風泵

機殼與電機以金屬鑄件安裝連接，電機軸頭上安裝散熱風葉，金屬鑄件的外壁上開設進、出水管接口，對金屬鑄件與軸頭進行降溫，確保電機在高溫下正常運行。

5、其電機采用特殊高溫電機，漩渦式氣泵流體部分采用耐溫材料，降溫結構性能可靠。相比其它鍋爐引風機，結構簡單，維護方便，性價比高等優點。

漩渦式氣泵的特點： 流量穩、高效率、低能耗：在先前設計與嚴密的品質管制下，
漩渦式氣泵具有如下的性能。 低耗能：所以吹噴吸引等任何方法任何方法都有其效能，且漩渦氣泵在高壓力的范圍有較保守的設計，在使用情形產生變化時，漩渦式氣泵依然安全運轉。
漩渦式氣泵可靠性高：除了葉輪外，漩渦式氣泵沒有其他動件，且葉輪直接連接馬達，無齒輪或傳動皮帶帶動，因此可靠性高，幾乎免維修。 低震動：機械精密度高，回轉部分之另件均經過極精密之平衡設計，測試、校正所以震動率很低。
漩渦式氣泵低噪音：使用低噪音馬達直接傳動，出入口皆有內藏式消聲器，能降低運轉時的噪音。

漩渦式風泵

的安裝形式

1、此漩渦式氣泵有兩種形式。從電機一側正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；葉輪逆進針旋轉者稱左旋風機，以“左”表示。

2、漩渦式氣泵的出口位置，以機殼的出風口角度表示。風機№1.5～6出廠時均做成一種可調型式，使用單位根據要求再安裝成所需要的位置。出風口位置調整范圍是0°～255°，間隔是45°。傳動方式均為“A”式直聯傳動。



振動的原因主要有以下幾個方面：
一、聯軸器不對中，即中心未調整好，
二、軸承嚴重損壞，引起振動，
三、葉輪與機殼存在磨損現象，
四、地腳螺絲松動或是灌漿未灌好、松動，
五、運行中粉塵含量較大或較多，沾在葉片上，
六、葉輪發生磨損后，產生不平衡分量。

漩渦式風泵

葉輪的維修保養 ：
正確的維護、保養，是風機安全可靠運行，提高風機使用壽命的重要保證。因此，在使用風機時，必須引起充分的重視。
在葉輪運轉初期及所有定期檢查的時候，只要一有機會，都必須檢查葉輪是否出現裂紋、磨損、積塵等缺陷。
只要有可能，都必須使葉輪保持清潔狀態，并定期用鋼絲刷刷去上面的積塵和銹皮等，因為隨著運行時間的加長，這些灰塵由于不可能均勻地附著在葉輪上，而造成葉輪平衡破壞，以至引起轉子振動。
葉輪只要進行了修理，就需要對其再作動平衡。如有條件，可以使用便攜試動平衡儀在現場進行平衡。在作動平衡之前，必須檢查所有緊定螺栓是否上緊。因為葉輪已經在不平衡狀態下運行了一段時間，這些螺栓可能已經松動。
