采用聲波透射法。它將超聲發射探頭和接收探頭分別下進預先埋入樁身且充滿水的不同鋼管中，發射探頭產生的超聲波經過水耦合穿透樁身混凝土到達另一個鋼管中的接收探頭，接收探頭將接收到的信息傳入儀器，通過綜合分析接收到的超聲波在混凝土中的信：如聲速、聲幅、頻率和波形諸參量的特征，而對樁身混凝土質量做出評價。它的基本依據是：當混凝土中存在缺陷時，超聲波聲速、聲幅、頻率和波形諸參量都有反映。首先是當混凝土內部存在缺陷時，在超聲波發一收通路上形成了不連續介質，低頻超聲波將繞過缺陷向前傳播，在探測距離內，其繞射到達所需的“聲時"比超聲波在無缺陷的混凝土中直接傳播時所需的“聲時"長，反映出超聲波的聲速減小。其次是由于存在缺在缺陷時，超聲波在混凝土中傳播時聲能衰減加大，接收信號的首波幅度下降。第三是由于混凝土存在缺陷時，高頻成分比低頻成分消失快，接收信號的頻率總是比通過相同測距的無缺陷混凝土接收到的頻率低。最后，由于超聲波在缺陷界面上的復雜反射、折射，使聲波傳播的相位發生差異，疊加的結果導致接收信號的波形發生畸變。據此即可對混凝土內部的質量情況作出判斷。采用超聲波透射法檢測樁基質量，首先應進行聲測管的預埋置工作。超聲波透射法檢測樁基質量的工作機理一般情況下就是一個發射，一個接收兩個換能器（探頭）從樁底按一定規定高度上利用發射探頭所發射的超聲波通過混凝土再到接收探頭，其間根據某些聲學參數如聲時、聲幅、頻率等的不同變化，從而反映混凝土的內部情況，如離析、孔洞、強度等。而聲測管就是探頭運動的通道。

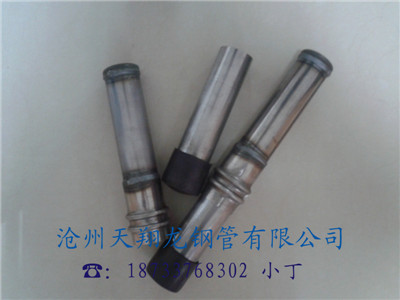

邊三角形;樁徑大于2.5m時,布置4根,呈正方形.聲測管的裝置方法聲測管可直接固定在鋼筋籠內側上,固定方式可采用焊接或綁扎,管子之間應基本上堅持平行-若檢測結果需對各測點混凝土的強度做出評估,則不平行度應控制在1‰以下.鋼筋籠放入樁孔時應防止扭曲. 管子一般隨鋼筋籠分段安裝,每段之間的接頭可采用反螺紋套筒接口或套管焊接方案,如圖8所示:若采用波紋管則可利于大一號的波紋管套接,井在套接管的兩端用膠布纏繞密封.無論啊卜種接頭方案都必須保證在較高的靜水壓力下不漏漿,接口內壁應保持平整,不應有焊渣、毛刺等凸出物,以免妨礙探頭的自如移動,聲測管的底部也應密封,裝置完畢后應將上口用木塞堵住,以免澆灌混凝土?xí)r落人異物,致使孔道堵塞1樁徑0.6-0.8m應埋設雙管；樁徑0.8-2.0m應埋設三根管；樁徑2.0m以上應埋設四根管，根據赤峰橋具體情況，樁基可埋設三根管。
