冷纏帶剝離效果好質量穩定神通生產

冷纏帶剝離效果好質量穩定神通生產

表面預處理應按下列規定進行：

1. 清除鋼管表面的焊渣、毛刺、油脂和污垢等附著物。對于防腐層大修的管道，應使用合適的方法去除原有的防腐層及殘渣。

2. 采用機械或噴砂拋射除銹方法（如果特別指定噴砂處理），其質量應達到國標《涂裝前鋼材表面銹蝕等級和除銹等級》GB/T8923-1998中規定St3級或Sa2級.（等級標準見附錄）

3. 除銹后，對鋼管表面露出的缺陷應進行處理，附著表面的灰塵、磨料應清除干凈，鋼管表面應保持干燥。當出現返銹或表面污染時，必須重新進行表面預處理。

3、涂底漆

3.1 鋼管表面預處理后至涂刷底漆前的時間間隔宜控制在6小時內，鋼管表面必須干燥、無塵。

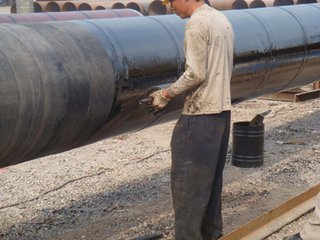

3.2 底漆應在容器中攪拌均勻。當底漆攪稠時，應加入與底漆配套的稀釋劑，稀釋道合適的粘度時才能施工。底漆可以使用干凈的毛刷、輥子或其它一些機械方法噴涂。

3.3 涂刷在鋼管上的底漆應無漏涂、無氣泡、凝塊和流掛等缺陷，應形成均勻的薄膜。厚度應大于或等于30微米。焊縫處要仔細涂刷，以防漏涂。

3.4 待底漆表干后（在常溫及空氣自然流動狀況下，一般需要5-10分鐘），即可纏帶。應特別注意溫度低時或在溝槽施工時，表干時間要長，確保鋼管下半部分表干。

3.5 鋼管表面涂刷底漆后至纏帶的時間間隔宜控制在8小時之內，底漆表面應干燥、無塵（風沙較大或空氣濕度較大時，應立即纏帶）。如超過8小時或隔夜，應在纏繞膠帶前重新涂刷底漆。

3.6 使用底漆時，應注意安全，防止飛濺，同時應遠離火源。底漆使用后，應及時將剩余的底漆倒回原鐵制容器中并密閉容器，防止底漆的揮發浪費。

3.7 一般情況下：

手工涂刷：10-12平方米管道面積/每升底漆

機械噴涂：18-20平方米管道面積/每升底漆
