寶雞隧道施工逃生管道

寶雞隧道施工逃生管道

在隧道逃生領域，以往傳統的逃生管材質是鋼管，但是鋼管的抗沖擊性能差，在抗沖擊性能測試中，鋼管和超高分子逃生管相比，當受到劇烈撞擊之后，鋼管發生了嚴重變形，但是超高分子逃生管受到?jīng)_擊后，石塊被彈出，管道幾乎沒有受到損傷，耐沖擊性能良好，其次和鋼管相比，超高分子逃生管重量輕變，便于輸送和安裝，而且價格適中，綜合性價比高。

咨詢熱線：13783133380      13849964429

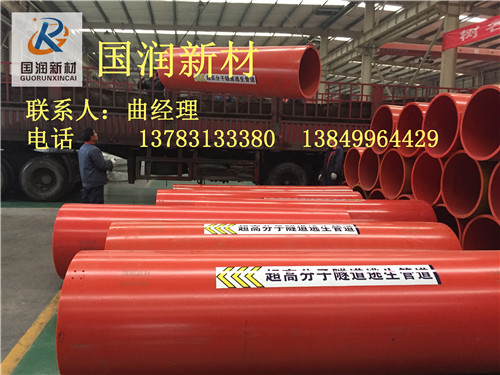

寶雞隧道施工逃生管道

      由于隧道逃生管材料重量輕拆裝和搬運方便；管道韌性好、抗沖擊強度高，、耐壓性好、不易變形， 同時，新型應急救援通道的結構尺寸符合人體工程學原理，結構簡單，拆裝方便。 最后，通過對超高分子量聚乙烯逃生管道和鋼管進行抗沖擊性對比試驗，驗證了超高分子量聚乙烯逃生管道應用于隧道施工應急救援的可靠性。

寶雞隧道施工逃生管道優異性
       隧道逃生管具有優異的綜合性能，具有其他工程塑料無可比擬的耐沖擊性、抗壓性、耐磨損、抗老化、輕質性，且耐化學腐蝕、衛生無毒、不易粘附，在國外被稱為“神奇的塑料”。

1、重量輕、同規格下重量僅為鋼管重量的1/8，拆裝和搬運方便。

2、管道韌性好、抗沖擊強度高，受到強外力沖擊時瞬間變形，吸收大量沖擊能量，然后迅速恢復原來形狀，為公路隧道施工逃生應急救援提供了極為安全可靠的保障。
3、管道環剛度高、耐壓性好、不易變形，在隧道施工中發生坍塌時，承壓能力和抗環境破壞能力遠遠超過一般管道。

4、耐磨損、抗老化，可長時間重復使用。

寶雞隧道施工逃生管道與鋼管的可靠性驗證

    通過將尺寸規格相近的超高分子量聚乙烯昆明隧道工程應急救援逃生管道與鋼管分別進行抗沖擊試驗，論證超高管應用于公路隧道坍塌逃生應急救援的可行性。

試驗材料

1、Q235螺旋縫埋弧焊鋼管，規格為Φ620×10。 屈服強度σ1=215GPa，彈性模量彈性模量E1=210MPa；泊松比ν1=0.25。

2、超高分子量聚乙烯昆明隧道工程應急救援逃生管道（分子量約為250萬），規格為Φ800×30 , 屈服強度σ1=3.7GPa，彈性模量E1=700MPa；泊松比ν1=0.42。

試驗要求及方法

    采用尺寸規格相近的鋼管與超高分子量聚乙烯昆明隧道工程應急救援逃生管道從距圓管頂部的高度H為10m的地方將重物自由釋放，進行沖擊對比試驗，驗證超高分子量聚乙烯昆明隧道工程應急救援逃生管道的可靠性。

 1、沖擊試件為塊狀花崗巖，初步選定巖塊直徑 為0.67m。巖體參數取值為：彈性模量E=40MPa；泊松比：ν1=0.2；%密度ρ1=2500kg/m3 ；巖塊重 W=400kg。

 2、圓管墊層為平整放置的砂袋，墊層厚250mm，寬800mm。

用于隧道施工逃生的薄壁圓管自由放置于平整墊層上，當受到落石沖擊荷載作用時，圓管底部主要受墊層豎向和橫向摩擦約束作用。沖擊試件離圓管頂部距離主要取決于隧道斷 面的開挖高度，本實驗取隧道中心頂部到圓管頂部 的高度的極限值 H為10m，將塊石自由釋放，分別對超高分子量聚乙烯昆明隧道工程應急救援逃生管道和鋼管進行沖擊。實驗結果超高分子量聚乙烯昆明隧道工程應急救援逃生管道受到?jīng)_擊后，石塊被彈出，管道幾乎沒有受到損傷，耐沖擊性能良好；鋼管在受到?jīng)_擊后，管道被砸扁，發生永久性形變。

首次采用公路昆明隧道工程應急救援逃生管道對公路隧道施工應急救援通道進行了設計。 同時，公路隧道逃生管的結構尺寸符合人體工程學原理，結構 簡單，拆裝方便。 最后，通過對公路隧道逃生管和鋼管進行抗沖擊性對比試驗，驗證了公路隧道逃生管應用于公路隧道施工應急救援的可靠性。

寶雞隧道施工逃生管道結構尺寸設計
      根據應用人體測量學的先驅美國著名專家阿爾文·R·蒂利對人體測量學的研究成果可知，人在爬行移動時，較舒適的情況下爬行高度為800mm，爬行長度為1520mm，如圖所示。

阿爾文·R·蒂利指出，在全身進入式上下通行的圓形洞口底部出入口爬行通過時，圓管的最小直徑為585mm。 因此，公路隧道施工新型應急救援通道的內徑必須≥585mm，才能保證人體的正常 通過。
      同時，考慮到公路隧道施工現場的實際情況，應急救援通道的外徑不宜過大，否則對施工的影響較大，故取西安耐磨管抽沙管道的外徑為800mm。

隧道逃生通道連接部件設計
       隧道施工逃生通道在符合人體工程學原理、兼顧牢固性的同時，還需滿足隧道安全施工應急救援功能性要求，連接方式簡單、拆裝方便。因此，對隧道施工逃生通道采用抱箍連接，每根端部有孔，并在端部設有加強護層，連接部件有鋼絲繩、鐵鏈及其端部掛鉤。為了在隧道發生坍塌事故時，相關人員方便在逃生管道中攀爬，在通道周向每隔120°栓系一根攀爬繩。

新型隧道施工逃生通道鏈扣連接

新型隧道施工逃生通道環型抱箍連接

隧道逃生通道工程案例

云南云嶺高速公路建設集團有限公司振臨高速公路項目經理部
云南云嶺高速公路建設集團有限公司臨滄機場高速公路項目經理部
中鐵十四局集團有限公司玉臨勘察試驗段土建施工第四合同段項目部
中交第四公路工程局有限公司蒙文硯高速公路項目經理部二分部
中交隧道工程局有限公司昌贛客專CGZQ-4標項目經理部一分部
云南云嶺公路工程注冊安全工程師事務有限公司昆明中橋五局
