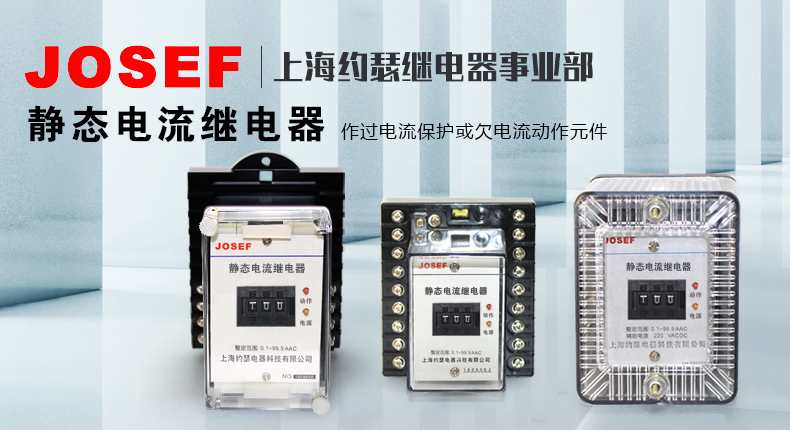

JL-8B/322DK電流繼電器

JL-8B/322DK電流繼電器

系列型號

JL-8B/311DK不帶輔助電源電流繼電器；JL-8B/312DK不帶輔助電源電流繼電器；
JL-8B/313DK不帶輔助電源電流繼電器；JL-8B/314DK不帶輔助電源電流繼電器；
JL-8B/321DK不帶輔助電源電流繼電器；JL-8B/322DK不帶輔助電源電流繼電器；
JL-8B/323DK不帶輔助電源電流繼電器；JL-8B/324DK不帶輔助電源電流繼電器；
JL-8B/331DK不帶輔助電源電流繼電器；JL-8B/332DK不帶輔助電源電流繼電器；
JL-8B/333DK不帶輔助電源電流繼電器；JL-8B/334DK不帶輔助電源電流繼電器；
JL-8B/341DK不帶輔助電源電流繼電器；JL-8B/342DK不帶輔助電源電流繼電器；
JL-8B/343DK不帶輔助電源電流繼電器；JL-8B/344DK不帶輔助電源電流繼電器；

一、用途
JL-8系列DK型不帶輔助電源電流繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。

本系列繼電器采用CMOS集成電路進行運算和比較、具有精度高、防抖動、整定范圍寬、動作速度快、返回系數高、功耗低的特點?？赏耆娲鶧L-10、DL-20、DL-30電磁型電流繼電器。還增加了SJ-4新型殼體，35mm標準導軌安裝。外形緊湊，安裝方便。

二、型號命名及含義

三、主要技術指標
5.1：整定范圍：2~99.9A，級差為0.1A。
5.2：動作時間：1.2倍整定電流，動作時間不大于25mS。
                 2倍整定電流，動作時間不大于20mS。
5.3：返回系數：過電流繼電器：0.9~0.97；整定誤差：小于2%。
5.5：功耗：繼電器動作，功耗小于5W，繼電器不動作，功耗小于4W。
5.6：觸點容量：在電壓不大于250V時，觸點連續接通電流為5A；
在電壓不大于250V時，電路時間常數L/R為5mS的直流電路中，可斷開30W。
在電壓不大于250V時，功率因數COSФ為0.4的交流電路中，可分斷200VA。
5.7：觸點壽命：電壽命：105次，機械壽命：106次。
5.8：絕緣電阻：繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V

的兆歐表測量其絕緣電阻不小于300MΩ。
5.9：介質強度：繼電器各帶電端子連在一
5.9：介質強度：繼電器各帶電端子連在一起，對外露非帶電端子或外殼之間能承受有效值為2000V，

50Hz的交流電壓，歷時1分鐘而不擊穿。不出現閃絡現象。

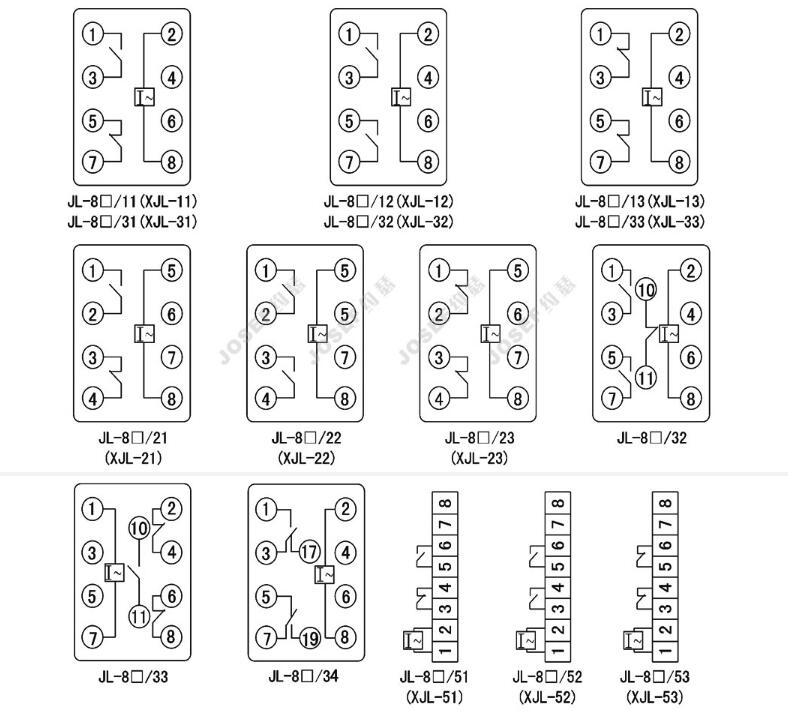

四、繼電器內部接線及外引端子圖(正視圖)

五、繼電器外形尺寸及開孔尺寸
JL-B/1□采用HK-1殼體，見附圖1
JL-B/2□采用JK-1殼體，見附圖2
JL-B/3□采用CJ-1殼體，見附圖3

JL-8系列DK型不帶輔助電源電流繼電器外形尺寸和開孔尺寸見附圖


訂貨須知：

JL-8B/322DK電流繼電器
訂貨時須注明繼電器型號規格、輔助電源供電方式及整定范圍、結構形式代號、板前或板后接線方式、數量及其它要求。
