RXMA2 RK211189 DC110V中間繼電器

RXMA2 RK211189 DC110V中間繼電器
系列型號
RXMA2 RK211185中間繼電器；
RXMA2 RK211186中間繼電器；
RXMA2 RK211188中間繼電器；
RXMA2 RK211189中間繼電器；
RXMA2 RK211191中間繼電器；
DZ-651中間繼電器；
DZ-652中間繼電器；
DZ-653中間繼電器；
DZ-654中間繼電器；
DZ-655中間繼電器；

一、用途
RXMA2（DZ-650）型中間繼電器用于電力系統二次回路及工業自動化控制回路中，作為中間輔助，擴大控制范圍之用。
二、特點
提供多至15付動合或動斷以及轉換觸點，可簡化繼電器及自動化控制方案，結構緊湊；不必通過兩個或多個繼電器的串聯或并聯來增加觸點數量。通過罩殼上的小孔撥動銜鐵可以試驗觸點動作情況。線圈激勵為直流。
三、動作原理

該繼電器為電磁拍合式結構，由電磁系統，接觸系統二部分組成。當線圈通電時，通過鐵芯產生磁場吸合吸片，由吸片帶動簧使觸點回路轉換。觸點采用雙觸點接觸，具有接觸電阻小，接觸可靠、斷開容量大等優點。吸片設計時慣量很小，所以該繼電器能耐受一定量的沖擊及振動，并能耐受地震波的沖擊。繼電器外殼采用引進的Combi?ex凸出式模數化插入結構。
四、技術數據
動作電壓：<70%額定電壓。
返回電壓：>5%額定電壓。
線圈功耗：<6W。
觸點長期允許通過5A電流；當通過電流的時間<200ms時，允許通過90A電流；當通過電流的時間為1s時，允許通過50A電流。
觸點斷開能力：AC：250V時為5A(功率因數>0.4)，250VA。

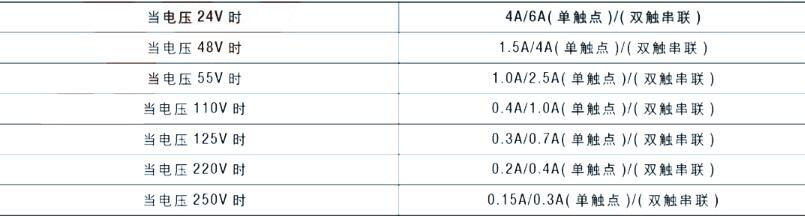

                     DC：250V 2A L/R=40ms時，45W。
表

絕緣耐壓：50Hz，1min，2kV。
沖擊電壓：5kV。
能承受5-15Hz中等震級的地震波沖擊。
額定電壓及線圈阻值。

表2

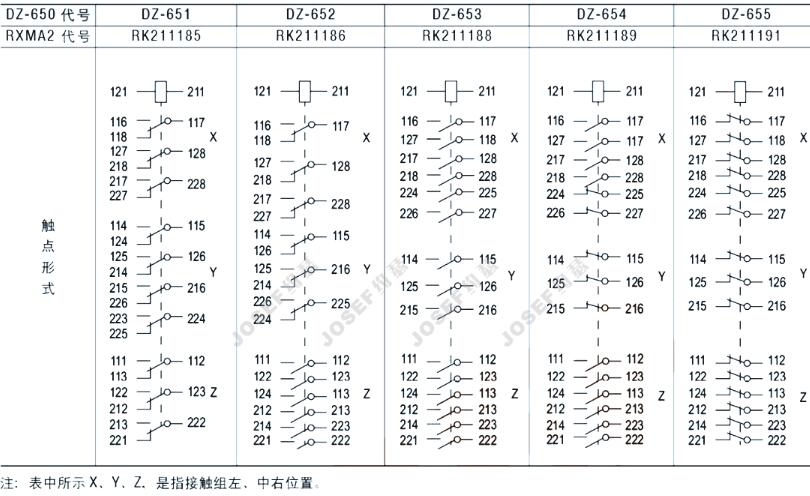

觸點規格

五、外形及安裝 尺寸

RXMA2（DZ-650）型中間繼電器外形尺寸：

 訂貨須知
訂貨時須注明繼電器型號規格 結構形式代號 板前或板后接線方式.
