JL14-22ZQ 1.2A電流繼電器

JL14-22ZQ 1.2A電流繼電器
系列型號

JL14-11/ZQ-1A電流繼電器JL14-11/ZQ-1.5A電流繼電器
JL14-11/ZQ-5A電流繼電器JL14-11/ZQ-10A電流繼電器
JL14-11/ZQ-15A電流繼電器JL14-11/ZQ-20A電流繼電器
JL14-11/ZQ-25A電流繼電器JL14-11/ZQ-40A電流繼電器
JL14-11/ZQ-60A電流繼電器JL14-11/ZQ-80A電流繼電器
JL14-11/ZQ-100A電流繼電器JL14-11/ZQ-150A電流繼電器
JL14-11/ZQ-300A電流繼電器JL14-11/ZQ-400A電流繼電器
JL14-11/ZQ-600A電流繼電器

一、概述

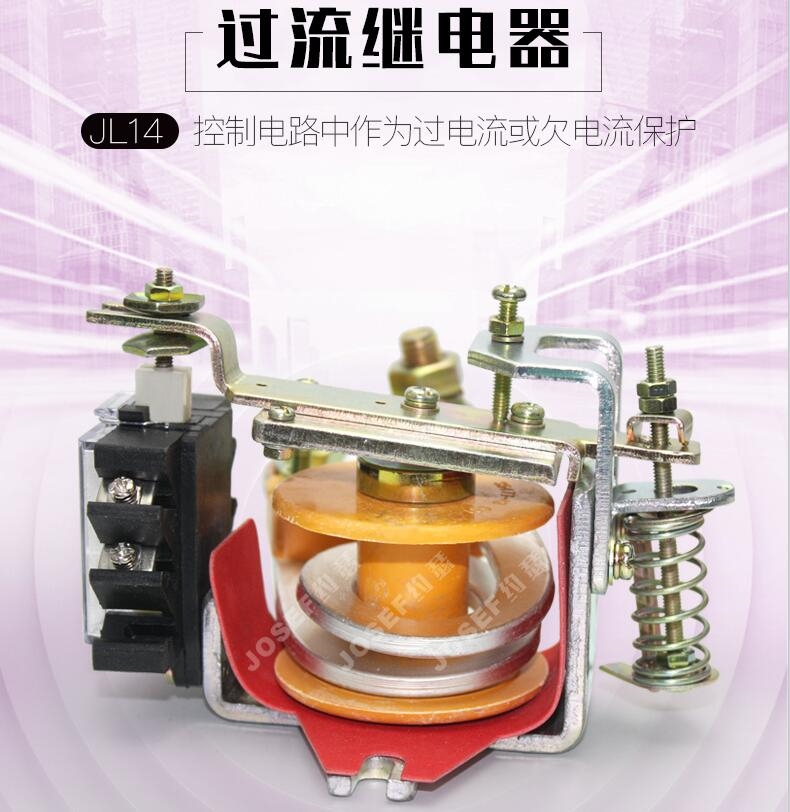

JL14-22ZQ 1.2A電流繼電器主要用于交流電壓380V以下，直流電壓440V以下的控制電路中作為過電流或欠電流繼電器之用。
二、技術參數

三、開孔尺寸

JL14-11/ZQ-60A電流繼電器JL14-11/ZQ-80A電流繼電器安裝尺寸

訂貨須知

1 繼電器的型號及名稱。
2 大整定值（電流或電壓）。
3 繼電器數量。

電磁式過流繼電器的工作原理是復合式的，由公用一個線圈的感應式和電磁式的兩個元件組成。當繼電器的線圈通以交流電流時，則在鐵芯的遮蔽與未遮蔽部分產生兩個具有一定相位差的磁通。此磁通與其在圓盤中感應的渦流相互作用，在圓盤上產生一轉矩。在20%～40%的動作電流整定值下，圓盤開始旋轉。此時由于扇齒與蝸桿沒有咬合，故繼電器不動作。

當線圈中的電流增大至整定電流時，電磁力矩大于彈簧的反作用力矩框架轉動，使扇齒與蝸桿咬合，扇齒上升。此時繼電器的動鐵在扇齒頂桿的推動下，使導磁鐵右邊氣隙減少，左邊氣隙增大，因而動鐵被導磁鐵吸合，使繼電器觸點動作。

當繼電器線圈中的電流為整定值時，感應元件的動作時限與電流的平方成反比。隨著電流的增加，導磁體飽和，動作時限逐漸趨于定值。當線圈中的電流大到某一電流倍數時，電磁元件瞬時動作，因而繼電器的動作時限具有有限反延時的特性。

繼電器具有若干抽頭，用以調整感應元件與電磁元件的動作電流。另外用倍流螺釘改變動鐵與電磁鐵之間的氣隙來調整電磁元件動作電流。繼電器具有調整感應元件動作時間整定值的機構及主觸點動作的信號牌。用手旋轉返回機構，可使信號牌返回，并不需取下外殼。
