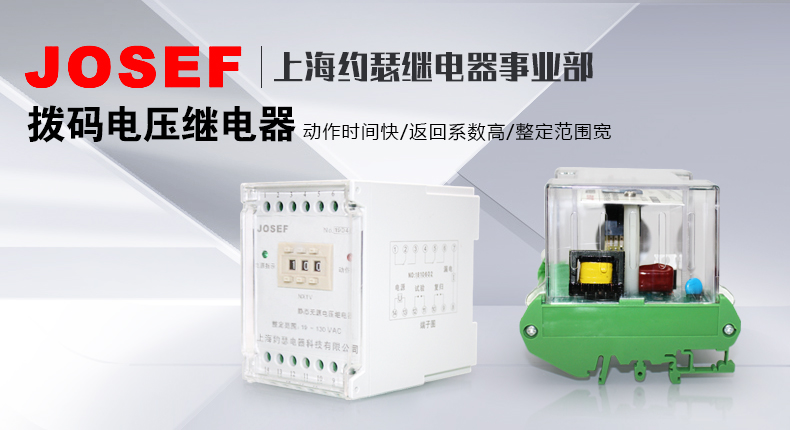

RY-D1/1、RY-D1/2電壓繼電器

RY-D1/1、RY-D1/2電壓繼電器
系列型號
RY-D1型電壓繼電器；
RY-D2型電壓繼電器；

一、 概述
RY-D系列電壓繼電器（以下簡稱本繼電器）用于發電機、變壓器和輸電線的電器保護裝置中，作為過電壓保護或低電壓閉鎖的啟動原件。本繼電器為集成電路靜態型繼電器，精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬，且作為低壓繼電器使用無抖動現象，無需直流輔助電源完全可以替代電磁型電壓繼電器。

二、產品特點
RY-D系列電壓繼電器則是根據市場發展需要自行研發了D(導軌安裝式)型殼體，此種殼體體積小、外形美觀、輕便，重量只有300-350g、可無限拼裝，符合歐規標準?？芍苯影惭b在開關柜35mm導軌條上，極大的提高了安裝密度，方便接線。
三、原理說明
1.繼電器原理框圖見圖1

2．本繼電器為靜態型繼電器，采用進口集成電路構成；被測量的交流電壓U～經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui,經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo,在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高于參考Ue,電平檢測器輸出負信號，本繼電器處于不動作狀態。
四、繼電器型號分類及其含義

五、主要技術參數
1.交流額定值：100V/50HZ
2.過載能力：交流回路允許長期接通1.2倍額定值。
3.電壓整定范圍:19V-130V、85V-265V、180V-440V,極差為1V。
4.功率消耗：
a、交流回路功耗小于1.5VA(交流額定值100V時)
5. 整定誤差
a、 在整定范圍內，整定平均誤差的絕對值不大于3%，平均誤差=（5次測量平均值-整定值）整定值×100%。
b、 在基礎條件下，同一整定值上測量的5次動作值的最.大值和最小值應不大于的4%。
c、 在-10℃～50℃的溫度下，任一整定點誤差的絕對值應不大于整定值的4%。
6．動作時間
a、過電壓繼電器：1.2倍整定值的動作時間不大于40ms;2倍整定值的動作時間不大于35ms.
7. 返回系數
a、過電壓繼電器返回系數為0.85～0.95；
b、低電壓繼電器返回系數為1.02～1.12；
8.返回時間：不大于27ms
六、內部接線（正視圖）

七、外形及開孔尺寸

訂貨須知

RY-D1/1、RY-D1/2電壓繼電器

  訂貨時須注明繼電器型號規格、額定電壓等參數、板前或板后接線方式以及輸出接點數。
  電壓繼電器輸出接點最多可輸出二組轉換，用戶在訂貨時注明需要一開一閉或二常開二常閉或二轉換，用戶不說明一般提供一開一閉。其它接點排列可按用戶要求定做
