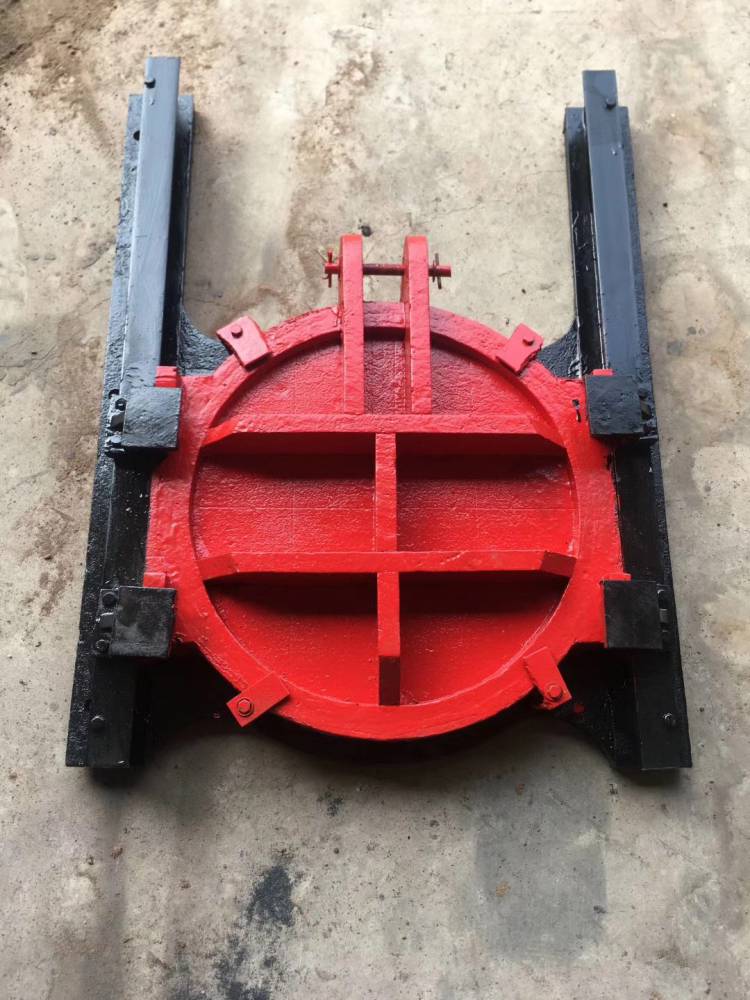

鑄鐵鑲銅圓閘門 QSL手動啟閉機 閘門

 閘門用于關閉和開放泄(放)水通道的控制設施。水工建筑物的重要組成部分，可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物等 閘門分類 (1)按制作材料劃分。主要有木質閘門、木面板鋼構架閘門、鑄鐵閘門、鋼筋混凝土閘門以及鋼閘門。(2)按閘門門頂與水平面相對位置劃分。主要有露頂式閘門和潛沒式閘門。(3)按工作性質劃分。主要有工作閘門、事故閘門和檢修閘門。(4)按閘門啟閉方法劃分。主要有用機械操作啟閉的閘門和利用水位漲落時閘門所受水壓力的變化控制啟閉的水力自動閘門。(5)按門葉不同的支承形式劃分。主要由定輪支承閘門、鉸支承閘門、滑道支承的閘門、鏈輪閘門、串輥閘門、圓輥閘門等。

 一、PZ鑄鐵拱形閘門裝置與調整：

  1、在閘門裝置前,首先檢查各部銜接部位的螺栓能否因運輸裝卸中形成的松動，如有松動應以加固。  2、檢查主立框與附框、主立框與橫框、閘板與閘框銜接的止水面能否有錯位，如有錯位則松動聯合螺栓將止水面調整在同一平面內。必需采用需求整體裝置，嚴禁拆開裝置。

  3、 裝置調整，閘門的一期工程根底布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位，穿好各調整螺栓并擰緊，找好閘門前后、左右的正確位置，找  直找平，用拉線加以固定，然后調整螺栓與工程鋼筋焊接，再用塞尺檢測確保各止水面的間隙在0.3mm以下，***后可停止二期澆注。

  二、鑄鐵閘門的日常運用與養護

  1、在啟閉時應留意閘板的上、下極限位置，以免損壞閘門或啟閉機。假如在啟閉機過程中如有異常狀況應立刻中止運用并及時檢查處置。

  2、在運用中應停止機器部件停止防銹處置，并定期在止水面上抹黃油，以保證啟閉時閘板與閘框的止水分離面潤滑。閘門關閉時在距底面100mm處，將閘門暫停1分鐘，應用門底激流沖底槽內的雜物后再將閘門關閉.

  三，PGZ鑄鐵拱形閘門的安裝:

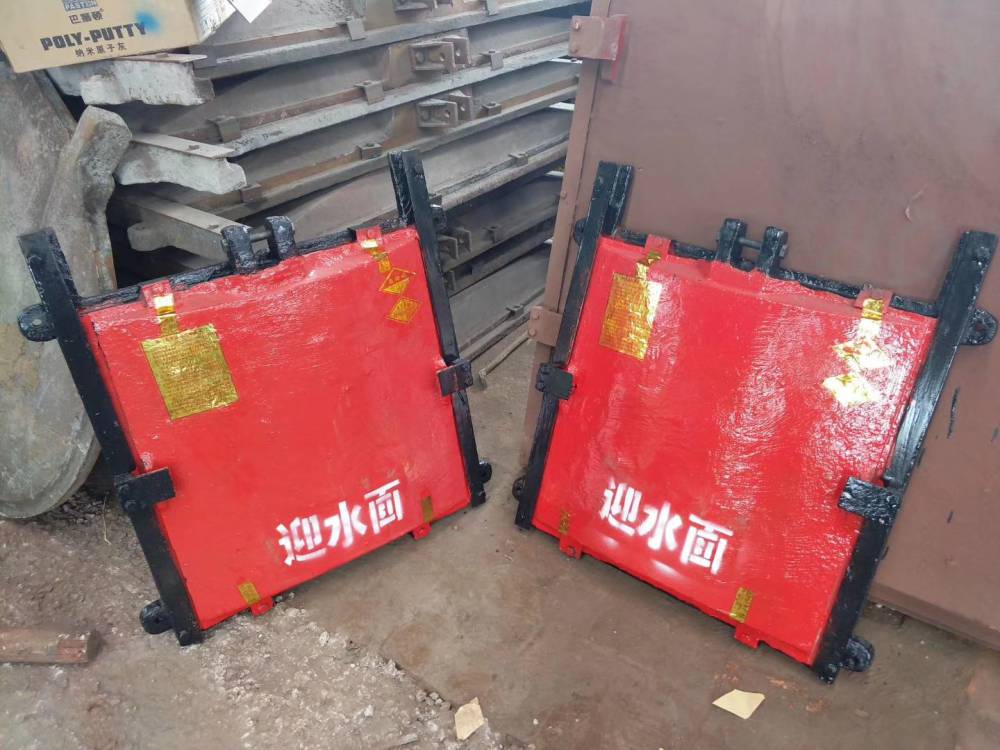

  1、閘門應按圖示位置安裝、閘板設于迎水面。

  2、閘板壓向門框允許壓力0.1MPa。

  3、閘板壓離門框允許壓力0.02MPa。

  4、密封工作部位滲漏量不太于1.24L/min.m。

產品名稱：鑄鐵鑲銅方閘門，鑄鐵鑲銅閘門
產品規格：DN200*200-DN3000*3000
結構形式：明桿式、雙向承壓式
安裝形式：墻靠式、法蘭式
驅動方式：手輪式、手搖式、手電兩用啟閉機
適用介質：污水、海水、清水
產品用途：鑄鐵鑲銅方閘門廣泛用于城市給水排水、冶金、石油、化工、灌溉，電力、紡織等行業水處理構筑物上，以實現流量和液面水位的控制是給排水和污水處理的重要設備。
本閘門適用于管道口和交匯窟井，沉沙池、沉淀池、引水渠、泵站進水口等處。
產品結構：
鑄鐵鑲銅方閘門主要由閘座、閘板、鑲銅密封件、調節楔塊，以及提升部分組成，其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啟閉靈便，其結構型式有方形、矩形、圓形、啟閉形式可手動亦可電動

50KN手電兩用螺桿啟閉機價格 河畔專業啟閉機閘門廠家

螺桿啟閉機又稱螺桿式啟閉機，是一種用螺紋桿直接或通過導向滑塊、連桿與閘門門葉相連接，螺桿上下移動以啟閉閘門的機械。隨著水利水電工程的廣泛開展，用于水庫灌區河道堤壩，水力電站等工程項目上的啟閉機，閘門被大量采用。而其安裝調試技術及使用保養的知識也應大力推廣。針對建筑安裝單位和使用管理部門，應該普及此項技術與知識，方能確保工程質量，發揮工程效益。
安裝前，一定要檢查各零件是否良好，潤滑油是否上足，螺栓有無松動，與其有關技術數據是否相符。
安裝時，一定要保持基礎布置平面水平180°；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直于閘臺上橫梁的水平面；要與閘板吊耳孔吻合垂直，避免螺桿傾斜，造成局部受力而損壞機件。
安裝后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。二作載荷試驗，在額定載荷下，作兩個行程，觀察螺桿與閘門的運行情況，有無異常現象。確認無誤后，方可正式運行。在載荷運行一段時間后，要進行保養，把機內新機件磨擦產生的金屬沫特別是螺桿、螺母、渦輪、渦桿，要輕洗干凈，涂上潤滑油，密封嚴實，繼續使用。 

  鑄鐵閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口。在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的。

  鑄鐵閘門，從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水工金屬結構質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。

  鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點

  鑄鐵閘門，是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流(水閘、堤壩、涵洞、管道)、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的專用設備、山區、平原有、無電地區均可使用。

鑄鐵閘門有以下特點：

  1. 鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌 左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 (對中小口徑的閘門，其導軌可與門框澆注成一體)，導軌長度一般為閘門全開啟高度的1/2～1 /3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

  2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。

  3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。

  4.品種規格齊全，適應性廣。

  5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。

  鑄鐵閘門：PGZ鑄鐵拱形閘門鑄鐵閘門普通來說是由閘板、閘框、壓板、止水銷、吊鼻等組成。按構造方式分為：PGZ整體式和組合式兩種。

  閘門在啟閉機的作用(手動和電動)下，使閘板在閘框的止水面上上下下滑動，完成開放和關閉的過水孔口，閉緊止水銷可使止水面有效貼合，以保證中水效果，完成良好的止水目的。每米長度的滲水量不超越0.03升/秒。PGZ鑄鐵拱形閘門是以優質鑄鐵為原料制造的一種止水閘門，它具有很強的耐腐蝕性能，止水密封好，裝置簡單，運用壽命廠等特性。鑄鐵閘門普通來說是由閘板、閘框、壓板、止水銷、吊鼻等組成。按構造方式分為：PGZ整體式和組合式兩種。閘門在啟閉機的作用(手動和電動)下，使閘板在閘框的止水面上上下下滑動，完成開放和關閉的過水孔口，閉緊止水銷可使止水面有效貼合，以保證中水效果，完成良好的止水目的。每米長度的滲水量不超越0.03升/秒。

  PGZ鑄鐵拱形閘門裝置與調整：1、在閘門裝置前，首先檢查各部銜接部位的螺栓能否因運輸裝卸中形成的松動，如有松動應以加固。2、檢查主立框與附框、主立框與橫框、閘板與閘框銜接的止水面能否有錯位，如有錯位則松動聯合螺栓將止水面調整在同一平面內。必需采用需求整體裝置，嚴禁拆開裝置。3、裝置調整，閘門的一期工程根底布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位，穿好各調整螺栓并擰緊，找好閘門前后、左右的正確位置，找直找平，用拉線加以固定，然后調整螺栓與工程鋼筋焊接，再用塞尺檢測確保各止水面的間隙在0.3mm以下，*可停止二期澆注。

閘門是安裝在河邊排水管出口處的單向閥

  閘門是安裝在河邊排水管出口處的單向閥。 在排水管的末端，當河流的潮位高于出水管并且壓力大于管內的壓力時，門板自動關閉以防止河流。 潮水倒入排水管。 門拍類型可分為鑄鐵門，整體折疊門，方形門，節能側開門，鋼側門，鋼輪，方門和鋼制單面門。 門適用于水，河水，河水，海水，生活，工業污水和其他媒體。

  根據客戶要求，可選擇法蘭管連接，墻壁連接和泵站管道。 或者在大，中，小型水庫底部使用，并用手動葫蘆打開。 方形或矩形插座，結構簡單，運行可靠，無需人工操作，法蘭連接也可與嵌入式部件連接，固定鑄鐵襟翼，適用于圓形和方形出水口，單向水流，結構緊湊，運行可靠， 不需要人力操作開關力來自水源壓力。 當鑄鐵門中的水壓大于外部壓力時，它會打開，否則它會關閉。

閘門漏水的原因是：

  1.可能是門的蓋子太輕，壓力不足，導致漏水。 解決方案是為擋板增加一些重量，以增加壓力并解決泄漏問題。

  2，門內有雜物卡住，解決方法是：立即清理門上的雜物。 (3)門的密封圈老化或損壞，這通常是由于使用時間過長造成的。 解決這個問題很簡單，只需買一個新的密封件并更換它。

  3.檢查密封圈是否關閉。 如果它已脫落，請重新安裝。

  4.檢查蓋板是否損壞。 如果有任何損壞，請修復受損區域。

  5.檢查翻蓋是否變形。 如果它已變形，請自行更正。

  6.檢查門是否損壞。 如果損壞，請修理它。

閘門螺桿啟閉機液壓鋼壩用于關閉和打開排放水通道的控制設施

  螺桿啟閉機液壓鋼壩用于關閉和打開排放水通道的控制設施。 液壓建筑的一個重要組成部分，可用于攔截水流，控制水位，調節流量，排放沉積物和漂浮物質。 閘門通常由可移動部分(也稱為門扇)，埋入部分和開閉機構成。 門扇包括：承重結構，行走支撐件，臂，鉸鏈，止水裝置，吊耳等。 埋入部分包括：軌道，鉸鏈座，止水座，角護板等。

  提升機由提升裝置，傳動裝置，框架等組成。 它由電動機驅動，使用減速器和開式齒輪減少卷軸的旋轉并通過鋼絲繩將其縮回到卷軸上驅動門開關。

  1.絞車式起重機的電氣設備應無異常發熱。

  2.電機運行平穩，三相電流不平衡不應超過±10%，應測量電流值。

  3.應檢查和調試限位開關(包括水平壓力開啟觸點)，開關動作應準確可靠。

  4.高度指示器和負載指示器應準確反映行程和重量。 在達到上限和下限位置后，主開關應該能夠發送信號并自動切斷電流以停止提升。

  5.當所有機械部件都在運行時，不應有撞擊聲和其他異常聲; 鋼絲繩不得與任何部件的其他部件摩擦。

  螺桿啟閉機是通過電纜或電纜滑輪連接到吊索的電纜擋板。 提升機用于驅動提升缸和鋼索以驅動提升和降低。 固定絞車。 本實用新型結構簡單，易于制造，維護和維修方便，廣泛用于各種門的開閉。 絞盤式提升機分為兩種類型：單提升點和雙提升點。 雙提升點提升提升機是通過連接軸連接單個提升點的兩個提升機的同步操作，并且可以由一側或兩側驅動。螺桿啟閉機通常是門，其具有安裝在門槽頂部上方的碼頭上的開閉裝置。

鑄鐵閘門裝置與調試：

  1.鑄鐵閘門 裝置前，要首要查看豎框與橫框之間、閘板與閘板之間(指多塊閘板組合的閘口)的銜 接螺絲，能否在運送裝卸中惹起松動，它們的接茬處能否錯牙，要調整成一個平面，然后上 緊螺栓。

  2. 裝置時，將閘口全體豎入閘槽，在兩頭立框的下面墊上調整墊塊(禁止墊下橫梁) ，兩 立框用手動葫蘆和斜拉立穩，將閘口找直找平，各地腳孔內串上地腳螺栓，支好盒子進行一 期澆注，注重混凝土不能埋上閘框，使閘框底平面貼在水泥墻上，當混凝土凝結后，再對閘 框進行調整，擰緊地腳螺栓，對閘口進行調整時，在閘口背面的閘板和閘框的封水處，用塞尺對四周進行空隙丈量，如有大于0.3mm的當地，在該處閘框與混凝土墻間強塞鐵片，消除空隙，然后調整至四周空隙都在0.3mm以下，再進行二期澆注，混凝土將閘框埋入二分 之一處為宜。

  3. 澆注混凝土時，流進閘板、閘框、斜鐵、檔板間的灰漿應徹底鏟除，以避免灰漿凝結后 影響閘口啟閉。

  4. 鏟除加固物。閘口出廠前，為使閘板、閘框貼合緊湊，裝置后削減空隙，2m以上的閘 口在上下橫框上裝置了4-6個勾板壓鐵，立框的檔板上增加了頂絲，注重在空隙調整后，將 勾板壓鐵和頂絲撤除，以便閘口啟閉。

  公司主導產品：

  1、螺桿式啟閉機3T-100T;手推帶鎖式螺桿啟閉機;手輪啟閉機;QLP平推螺桿式啟閉機0.5-2T;QLF三防型全封閉磁力鎖螺桿式啟閉機0.3T-30T;QLC側搖螺桿式啟閉機0.5T-2T;QL手搖螺桿式啟閉機;手電兩用螺桿式啟閉機3T-100T(單、雙吊式);搖擺式啟閉機;電裝啟閉機;QLZ直聯螺桿式啟閉機：雙吊點手電兩用螺桿式啟閉機卷揚啟閉機從6T到2X63T共30多種規格，卷揚式啟閉機：QPQ型、QPT型移動卷揚式啟閉機、QHQ弧門卷揚式啟閉機、QPG高揚程卷揚式啟閉機、QPK快速卷揚式啟閉機。產品具有結構緊湊、承載能力大、運行平穩可靠、維修方便等特點

  2、鑄鐵閘門;球墨鑄鐵閘門、高壓鑄鐵閘門;雙向止水鑄鐵閘門;組裝式鑄鐵閘門;平面拱形鑄鐵閘門;鑲銅鑄鐵方、圓閘門;機閘一體式鑄鐵閘門;可調節式堰門;轉動閘門;轉動門蓋;螺旋閘門;插板閘門;攔污柵等。

  3、鋼制閘門;滾動式鋼制閘門;滑動式鋼制閘門;疊梁閘門;弧形閘門;機閘一體式鋼制閘門;平面滑動閘門;平面定輪鋼閘門;鋼鐵復合閘門;熱噴鋅鋼制閘門;不銹鋼閘門;翻板閘門等。

  4、HGS-回轉式格柵除污機;FHG-反撈式格柵除污機;XGS-旋轉式格柵除污機;GLGS-高鏈式格柵除污機;YZL-螺旋壓榨機;PLS-平面格柵等。

  5、橡膠止水帶651型、652型、653型、遇水膨脹型等各種橡膠止水帶，止水橡膠有P60、P50、P45、P35和各種內外拐角、平板、橋梁支座等，也可根據用戶的要求加工訂做各種型號橡膠制品。

  6、鑄鐵拍門(潮門);鋼制拍門;復合材料拍門;玻璃鋼拍門;不銹鋼拍門;側翻拍門;浮箱式拍門;整體折疊式拍門等。

  我公司的宗旨是：

  “以質量求生存、以信譽求發展、以服務求效益，今天的質量就是明天的市場、企業的信譽就是無形的市場、客戶的滿意就是永恒的市場，以人品造產品、以誠信鑄輝煌;。選用我公司的產品就等于為水利工程選擇了可靠的保證!!

  主要產品有：PZM型鑄鐵閘門 PGZ型鑄鐵閘門,PZ平板平面鑄鐵閘門,MZF鑄鐵方形閘門,MZY鑄鐵圓形閘門,AYZ鑄鐵暗桿圓閘門,AFZ鑄鐵暗桿方形閘門,SYZ鑄鐵鑲銅圓形閘門,SFZ鑄鐵鑲銅方形閘門,TYZ鑄鐵調節堰門,河畔閘門.CM鑄鐵防潮門,雙面止水鑄鐵閘門,CBZ插板閘門,ZSZ制水鋼制閘門,DLZ疊梁閘門,PGZ平面定輪閘門,SLZ水利閘門,弧形閘門,液壓翻板自控閘門,平面滑動鋼閘門,水利機械及配件等。公司保始終緊跟***水利技術的發展潮流，擁有大量先進的***技術。

  軸導架牢固在混凝土墻上，防止螺桿受力后發生彎曲變形。

  2.10PGZ整體式平面拱形鑄鐵閘門楔塊壓緊裝置

  每臺閘門裝有可調節的楔緊裝置，當門板處于關閉位置時，提供門板與門框支承面之間的緊密接觸，楔緊裝置的可調部分設在門框兩側。楔塊的傾斜度只需施加***小的作用力就可在閘門支承面上產生*的壓緊力，保證閘門受壓時達到*的止水效果。

  2.11PGZ整體式平面拱形鑄鐵閘門手動啟閉

  1) 單吊點啟閉時，啟閉機直接安裝在座架上，以實現閘門的上下升降。

  2) 手動操作啟閉機機構，啟閉裝置輸出轉速n≈18r/min、啟閉速度ν≈0.25m/min，手動操作力不大于140N，手動操作時應靈活、可靠。啟閉機與螺桿的連接形式符合ISO5210或DIN3338標準。手輪中心距離地面高度為800mm。力矩彈簧應能使蝸桿的軸向位移與輸出軸轉矩成正比。

  3) 環境溫度：-15℃～+50℃;

  4) 相對濕度：≤95%;

  5) 驅動裝置采用油浴潤滑，齒輪設計符合ISO、DIN或等同標準，服務系數不小于1.4，齒輪材料采用低合金鋼，滲碳淬火處理，齒面硬度HRC58，軸承壽命不于100000小時。單轉減速箱內蝸輪副應始終保持良好的潤滑狀態，箱體的各個輸入、輸出口有“0”形密封圈密
