JL-11、JL-13電流繼電器

<%=cpname%>
產品價格: /人民幣
最后更新: 2020-11-25 09:19:53
產品產地: 本地
發貨地: 本地至全國 (發貨期:當天內發貨)
供應數量: 不限
有效期: 長期有效
最少起訂: 1
瀏覽次數: 71
詢價  試用會員產品
  • 公司基本資料信息
    • 上海約瑟電器有限公司
    • 姚軍先生
    • 會員[試用會員產品]
    • 郵件372522230@qq.com
    • 手機18018677877
    • 電話
    • 傳真
    • 地址上海市浦東新區外高橋華申路150號2幢
    • 進入商鋪

    產品詳細說明





    JL-11、JL-13電流繼電器
    系列型號
    JL-11電流繼電器;JL-12電流繼電器;
    JL-13電流繼電器;JL-21電流繼電器;
    JL-22電流繼電器;JL-23電流繼電器;
    JL-31電流繼電器;JL-32電流繼電器;
    JL-33電流繼電器;JL-41電流繼電器;
    JL-42電流繼電器;JL-43電流繼電器;


    一、用途
    1、JL系列電流繼電器(以下簡稱本繼電器)用于發電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器,精度高、功耗小、動作時間快,返回系數高、整定直觀方便、范圍寬,提供直流輔助電源后完全可替代電磁型電流繼電器,輔助電源采用開關電源變換,交直流通用,工作范圍大,從100-260V均能可靠工作。


    2、JL系列靜態電流繼電器分為三個系列:JL-10、20、30、分別替代DL-10、DL-20、DL-30等系列電磁型電流繼電器。JL系列靜態電流繼電器采用撥碼開關整定電流值,整定范圍為0.1-99.9A,改變整定值無需校驗,整定范圍寬,有利于用戶壓縮庫存品種。
    二、繼電器型號分類及其含義



    三、主要技術參數
    1、功率消耗
    a、交流回路功耗:小于0.5VA(交流額定值5A時)
    b、直流回路功耗:見表2



    2、整定誤差
    a、在整定值范圍內,整定平均誤差的絕對值不大于3%;平均誤差=(5次測量平均值-整定值)整定值×100%。
    b、在基準條件下,同一整定值上測量的5次動作值的最大值和最小值應不大于4%。
    c、在-10℃~50℃的溫度下,任一整定點誤差的絕對值應不大于整定值的5%。
    d、在輔助電壓80~110%變化范圍內,任一整定值整定誤差的絕對值應不大于4%。
    3、動作時間
    1.1倍整定值的動作時間不大于30ms;2被整定值的動作時間不大于20ms。
    4、返回系數:0.90~0.95。
    5、返回時間:不大于27ms。
    四、內部接線及外引接線圖(正視圖)

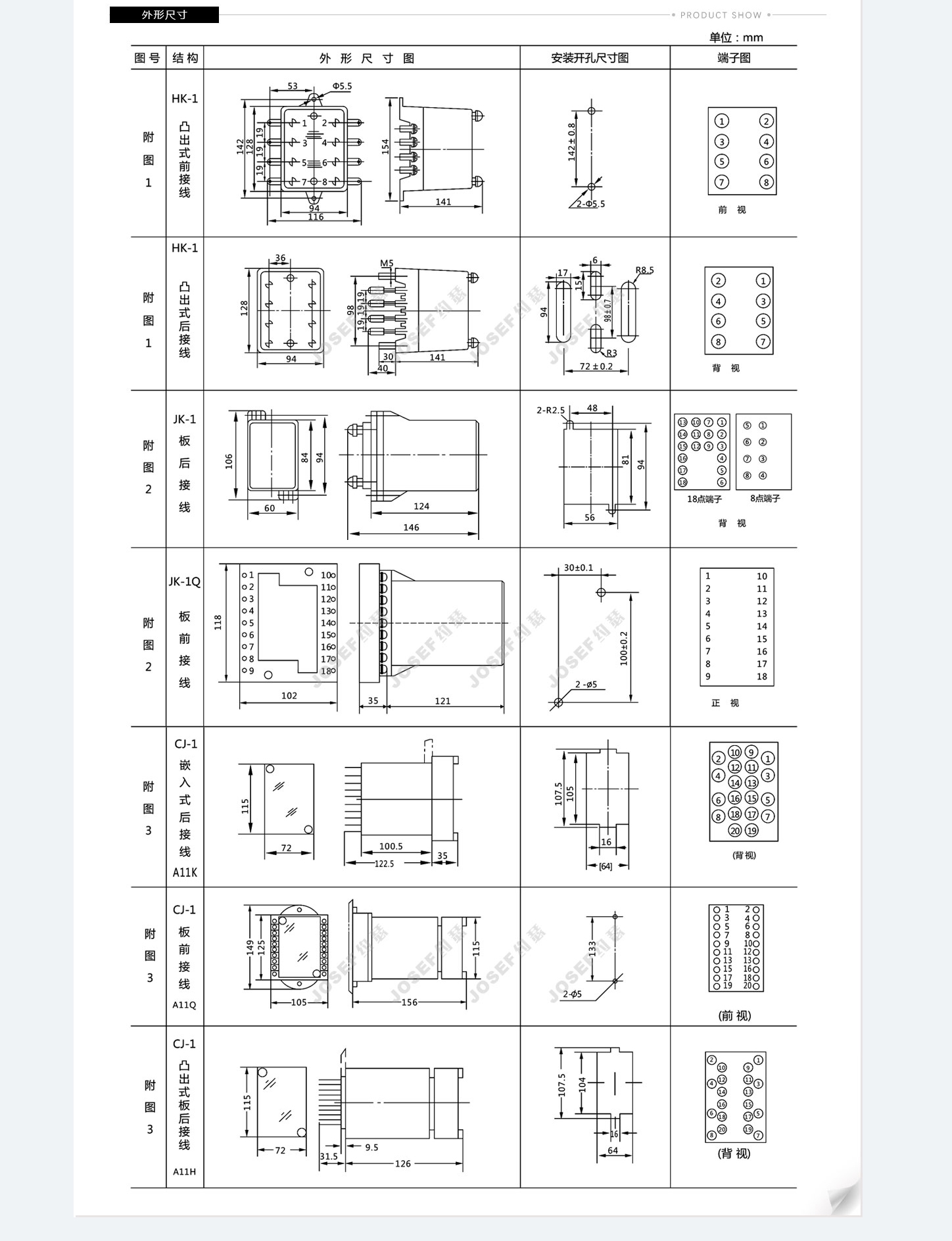

    五、外形尺寸及開孔尺寸
    JL-10采用HK-1殼體,詳見附圖1

    JL-11、JL-13電流繼電器外形尺寸和開孔尺寸見附圖


    訂貨須知:
    訂貨時須注明繼電器型號規格、輔助電源供電方式及整定范圍、結構形式代號、板前或板后接線方式、數量及其它要求。
