液壓雙控閘門

液壓雙控閘門

景觀活動壩的壩面材料全部采用低碳合金鋼板，高強度鋼結構壩面和驅動機構可抵御任何洪水、砂石及大型漂浮物的沖撞而不會被卡住、堵塞。降壩后壩體緊貼河床，單體壩寬6~10米，*壩高可達6米，多個單元排列組合，分散承載沖擊，受力條件好，即便被大量砂石完全掩埋，也可以在快速的升降動作下，利用強力壩面側邊水流排除壩基下游阻塞和淤積，使得壩體塌落方向平整潔凈，無需人工清理堆積物，節約大量人力物力，河道清理恢復迅速。壩面前后高度差小，壩背面整齊不凌亂，特別適用于行洪要求高，泥沙含量高洪水漲落快速的山區。

采用Q345系列鋼板材料，在其剛度比普通鋼板更不易變形，機翼流線型鋼結構壩體外形：—材料為錳合金鋼材Q345B，比較鋼筋混凝土（30Mpa/mm2）壩體結構更加堅固，耐沖擊345Mpa/mm2，局部承壓25T以上而不變形。

液壓翻板壩壩體跨度大，結構簡單，支撐可靠，易于建造；液壓系統操作靈活，可采用浮標開關控制，實現自動化操作，達到無人管理；該壩可基本保持原河床，可暢泄洪水、上游堆積泥沙、卵石和漂浮物而不阻水。與傳統水閘及類似的橡膠壩相比，過流能力大，泄流量大。特別適用于橡膠壩不宜建造的多砂、多石、多樹、多竹和寒冷地區的河流。還可以做到任意調節壩高溢流，可控制上游水位和泄流量；施工簡單，施工工期短，和傳統水閘相比，減少了閘墩、大量金屬結構埋件及閘門啟閉設備，混凝土工程量少，從而節約了大量資金。只要壩扇面結構和液壓系統正常維護，工程耐久性較橡膠壩要長。屬于低水頭擋水建筑物，廣泛使用于水利灌溉，水力發電，城市美化環境等方面。特別對于城市河流梯級開發，可形成寬闊的水面，增加城市風光帶，壩體上易于形成瀑布景觀，可有效改善生態人文環境，提高城市的社會環境等級。

1、 液壓升降壩壩體跨度大，結構簡單，易于建造。

2、 液壓升降壩液壓系統操作靈活，可采用手動開關控制。

3、 液壓升降壩低水頭水力條件優越。該壩可基本保持原河床，可暢泄洪水、上游堆積泥沙、卵石和漂浮物而不阻水。與傳統水閘及類似的橡膠壩相比，過流能力大，泄流量大。特別適用于橡膠壩不宜建造的多砂、多石、多樹、多竹和地區的河流。可以調節壩高溢流，可控制上游水位和泄流量。

液壓翻板閘門：水力自控翻板閘門必須在水位達到一定水位才能逐漸開啟,而且開度越大所需要的水位越高，往往會出現小洪水（如一年一遇，兩年一遇)情況時，上游水位達不到閘門全開水位高度，閘門不能完全打開，導致過洪能力，不能滿足泄洪要求，造成上游水位超過設計要求，而大洪水（如五年或十年一遇）情況時，閘門可以完全打開而滿足泄洪要求的情況；水位降低到一定高度（一般降低到閘門蓄水高度的90%～95%)才能完全關閉，會出現一定的水頭損失。

此特性是水力自控翻板閘門原的，如果使用中需要對水位進行調控就必須通過外部力量才能實現。

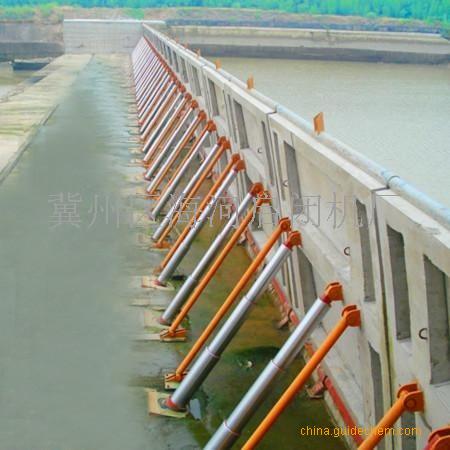

簡單而且有效的方法就是在水力自控翻板閘門的基礎上增設液壓系統，在支墩與支腿間安裝液壓油缸，在壩端設立液壓控制系統，用油管將油缸和控制系統進行連接，通過操縱液壓控制開關，實現液壓油缸的伸縮，使閘門能夠在任意位置打開、關閉、停留。

每扇閘門都是獨立的，可根據需要打開或關閉任意一扇或幾扇閘門。

不需要調控水位時，液壓系統是不工作的，油缸處于自由伸縮狀態下，閘門仍然可以實現水力自控翻板閘門的運行狀態。
