原裝英國雷迪升級款PCMx地下管道防腐層檢測儀?

原裝英國雷迪升級款PCMx地下管道防腐層檢測儀

產品介紹

英國雷迪升級款PCMx管道防腐層檢測儀用于腐蝕控制的更快、更方便的探測系統！

20多年前，雷迪公司與行業專家一起率先推出了新款管道電流測繪器?？睖y人員可通過它來識別難以接近的管道上的可能外部腐蝕來源，包括那些埋設在河流和公路下面的管道。從那時起，它成為許多組織查找和精準定位管道涂層缺陷的工具選擇。

PCMx 繼承了這一血統，利用雷迪精準的定位技術的力量，帶來更快的結果、同步探測測量以及集成 GPS 定位。更快地探測，更快獲得結果漸增的管道數量、逐漸老化的結構和更嚴格的指南給防腐專業人員更快地完成探測和分析結果帶來越來越大的壓力。全新 PCMx 系統可通過更快的測量和更佳的便攜性滿足這些挑戰。

1秒鐘測繪測量

每次測繪測量現在只需 1 秒鐘，減少了探測時間。集成GPS 確保在獲得每個測量結果的同時捕獲定位數據。

在管道的一次通過中完成兩次探測在管道的一次通過中執行 ACCA 和 ACVG 探測。PCMx允許同時收集兩種測量數據，縮短了探測時間，更快地獲得結果更多信息唾手可得、雷迪公司的Peak+技術引導您更快地抵達目標管道，與此同時，指南針顯示確保正確地對準。同步深度和電流測量讓您堅信當前正在沿著正確的路線測量。

更快的結果移動 (Android) 對比應用程序允許用戶就地生成改善現場分

析的圖表結果。后退和前進功能讓您更快地進入下一個測量。附加電腦應用程序提供改良的圖表生成工具。

改進的人機工程學設計接收機具有平衡的設計和更輕的重量（2.2 千克，4.8 磅），

更便于長距離攜帶。鋰離子可充電電池組的便利性確保了更長的運行時間。

英國雷迪的新款管道電流測繪系統PCMX具有雷迪定位技術，可提供更快的結果和同時進行探測，并集成了定位功能（即在測量和記錄電流的衰減和電壓梯度數據的同時進行深度覆蓋和GPS定位，使得管線調查更加快速）。

系統可用于根據 ANSI/NACE SP0502-2010“管道外部腐蝕直接評估方法標準實踐”執行 ACCA 和 ACVG 探測。這些可單獨或同時執行的探測可用于查找并精準定位涂層缺陷或識別因接觸其他結構而造成的短路。

原裝英國雷迪升級款PCMx地下管道防腐層檢測儀

產品特點：

同步探測選項

用戶可選擇同步或分開進行 ACVG 和 ACCA 探測

改進的人機工程學設計

接收機僅重 4.9 磅（2.2 千克），確保全天輕松使用

可拆卸磁力計腳

變身全功能高級 RD8100 管道和電纜定位器

1 秒鐘測繪測量

節省時間和金錢

集成 GPS

自動捕獲探測日志的 GPS 坐標

覆蓋深度

在記錄電流、電壓和 GPS 數據的同時記錄管道深度

附帶 Android 應用程序

允許在移動時生成圖形，包括后退和前進

電腦應用程序

提供改良的圖表生成工具

峰值 +

指導箭頭用于快速定位，谷值箭頭用于檢查失真

全新 Tx-25

更小、更輕的發射機，帶可更換電池，是配電網絡的理想選擇

Tx-150

信號傳輸距離達 20 英里（30 公里）以上，適用于長距離輸送管道

原裝英國雷迪升級款PCMx地下管道防腐層檢測儀

技術參數：

■ 動態范圍: 140dB

■ 選擇性: 120dB/Hz

■ 發射機工作范圍: 30km (19 miles)

■ 深度探測精度: 3米 2.5%（10英尺）   10米（條件良好） ± 5%

■ 電流精度: ± 2.5%

■ 定位精度: 深度的± 2.5%

■ 重量: 3.3kg（7.2磅）

■ 電池: 2節D型（堿性或鎳鉻電池）

■ 環境: IP54

■ 認證: 藍牙CE認證 峰值/谷值

■ 用來定位目標管線

■ 峰值&谷值同時響應

■ 增益控制：通過鍵盤自動&手動控制

PCMx發射機

PCMx系統的專用大功率發射機能使信號的檢測距離長達３０公里（２０英里）。連接點大大減少，從而縮短管道檢測時間。發射機有三種工作模式，這三種工作模式能有效地測繪出管道系統的干線（傳輸管道）和支線（分配管道）。

PCMx發射機連接非常簡單，發射機上顯示電流和功率讀數的LCD幫助操作人員針對特殊的管道情況選擇設置。

PCMx發射機操作指令。

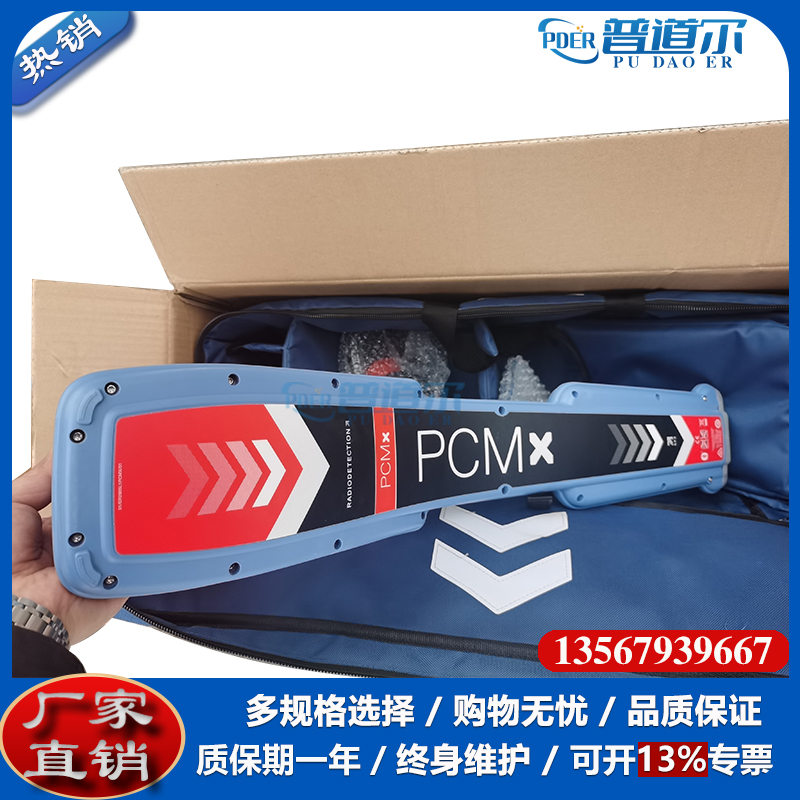

PCMx接收機

早期發現管道涂層缺陷可預防腐蝕損壞，節省了管道維修和更換成本。1997 年，雷迪公司與行業合作伙伴共同研發出第一款 PCM。利用兩種獨立的技術 – （交變電流衰減）和 ACVG（交變電壓梯度）可查找并精準定位可引起腐蝕的管道涂層缺陷，即便是埋設于河床或車來車往的公路下面的難以接近的管道?；谶@項創新打造的連續幾代產品為外部設備增加了GPS定位數據和無線鏈路。

新型PCMx可在管道的一次通過中同步收集兩種測量技術測得的數據，節省了操作員時間。還可記錄覆蓋深度數據，集成GPS模塊自動提供定位數據。這款接收機比其上一代產品輕33%，標配一個可充電鋰離子電池組。它還配有一個可拆卸磁力計腳：拔除磁力計腳即可變身為一臺全功能高級 RD8100PDLG 管道和電纜定位器。此外，接收機測量系統的完整性可利用增強自檢功能進行現場確認，自檢功能向設備電路發送信號以確認測量系統的完整性，同時檢查顯示和電源功能。

有兩種PCMx恒定電流發射機可供選擇。新型Tx-25PCM是一款更小、更輕的發射機，提供1安培測繪電流。它可通過板載可充電電池或電源供電，這使它尤其適合輸配管道網絡。
Tx-150PCM最大可提供3安培測繪電流，這使其成為輸電線路的理想選擇，在這些線路中，長距離信號可發送30公里（19英里）或更遠。
附帶的Android移動應用程序PCMManager可在移動中實現結果的圖形化，確?，F場操作員隨手獲得最有用的信息。PCM Manager的PC版也可用于補充離線分析和圖表生成。

A字架：

●附件A字架來連接接收機可以進行防腐層破損和絕緣性的 精確定位。PCMX接收機的顯示屏能夠顯示故障方向，正在使用的CD方向箭頭，使故障點更容易定位PCM也顯 示流過A字架腳針的dB微電壓讀數，同時可以在不同的故 障點之間進行對比，確定最嚴重的故障。這個數值可以便 捷的儲存到PCM數據庫中，通過藍牙上載到PDA或者PC機中。

●重量： 1.55kg（3.4磅）

●尺寸: 8.5 x 59 x 4.5cm (33 x 39.3 x 1.7 英寸)

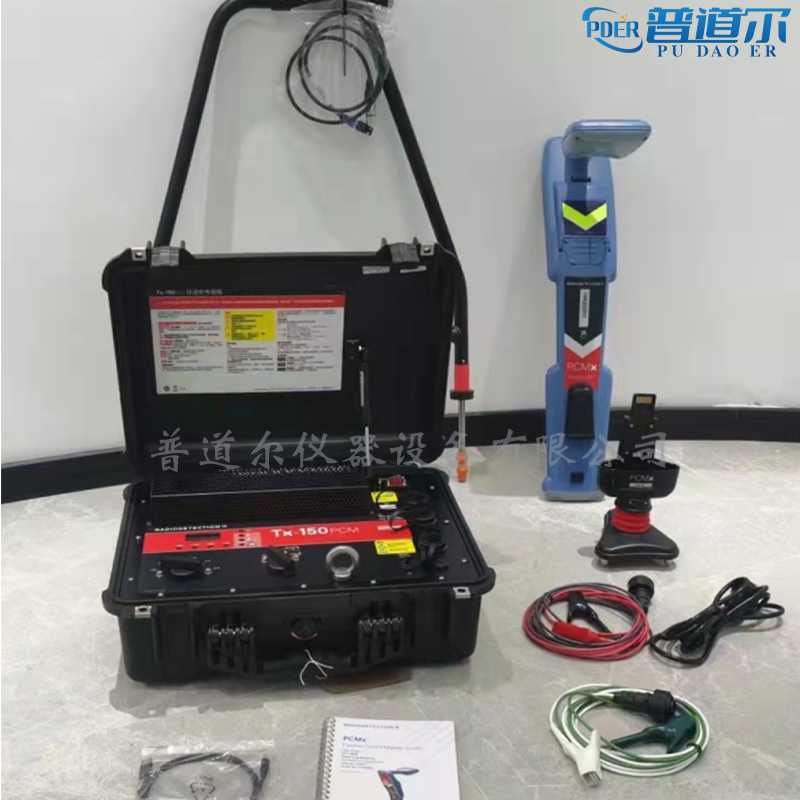

PCMx標準配置
◆PCM-Tx發射機一臺◆PCMx接收機一臺◆雙夾連線一條◆中文說明書一份◆A字架（用于精確定位）一個◆儀器包一個
