沖孔類設備 PUNCHING EQUIPMENT
產品用途 PRODUCT USE

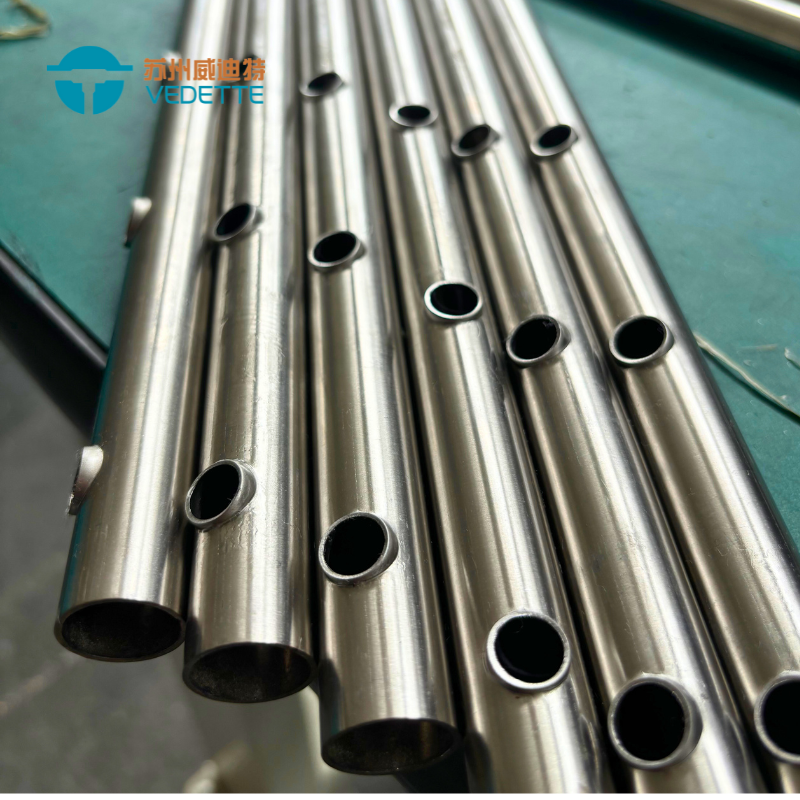

該設備用于銅管管壁的沖孔及翻邊,如笛狀;主要應用于空調配管行業,太能熱水器行業。
The device is used for copper ipe wall punching and banging, such as bute; mainly sed in air conditioning piping industry, solar water heater industry
| 技術參數Technical parameters |
|
|
|
| 軸數 | 可選配 1: 單軸 ¨ 2: 多軸 ¨ |
|
|
| Number of axes | 1：Single axis 2Multi-axis |
|
|
| 類別 | 可選配 Y:液壓 ¨ Q:氣動 ¨ H:混合 ¨ |
|
|
| Categoroy | Y:Hoydraulic pressure Q: Pneumatic H:Mixing |
|
|
| 加工管徑 | 可選配 50: 50mm ¨ 80: 80mm ¨ 120: 120mm ¨ |
|
|
| Processing diameter |
|
|
|
| 機型 | 可選配 A:標準型 ¨ B:加長型 ¨ C:自動上下料 ¨ |
|
|
| type | A:Standard type B:Lengthened type C:Automatic loading andunloading |
|
|
| (MAX)加工長度 | 1.6m |
|
|
| The maximum processing |
|
|
|
| (MIN)加工管徑 | φ10mm(銅管) | (MAX)加工壁厚 | 2.5mm |
| Minimum diameter | Maximum wall thickness |
|
|
| (MAX)加工管徑 | φ120mm | 加工時間 | 5-7s/孔 |
| Maximum diameter | Processing time |
|
|
| 加工方式 | 沖孔 | 送料軸行程(伺服控制) | 1300mm |
| Processing methods | Feeding stroke(Servo Control） |
|
|
| (MIN)兩孔間距 | 16mm | 送料軸精度 | ±0.1 |
| Minimum two hole spacing | Feeding axis accuracy |
|
|
| 夾料動力 | 液壓動力 | 送料軸速度 | 500mm/s |
| Clip material power | Hydraulic power | Feeding axis speed |
|
| 電控方式 | 兩軸PLC | 旋轉方式(伺服控制) | ±360° |
| Electric control mode | Two-axis PLC | Rotation moed(Servo Control） |
|
| 操作方式 | 自動/手動 | 電源 | 3相380V50H |
| Operation method | Automatic/ Manual | Power supply |
|
| 上料方式 | 自動/手動 | 液壓電機功率 | 2.2KW |
| Feeding method | Automatic/ Manual | Hydraulic motor power |
|
| 液壓系統壓力 | 7MPa | 體積(L*W*H) | 2300*1000*1500mm |
| Hydraulic system pressure | Volume(L*W*H) |
|
|
沖孔：集流管沖孔機不僅能進行沖孔操作，還能實現沖大小孔的功能，這使得它能夠在金屬管材上快速而精確地制造出所需的孔洞和邊緣形狀。
用途廣泛：這種設備可以用于不同材質的管材，如銅管、不銹鋼管和鋁管。特別適合于汽車空調管微通道冷凝器和集流管的沖孔。
高自動化：集流管沖孔機通常具有較高的自動化程度，能夠提高生產效率和產品質量，減少人工操作的需求。
磨具更換：設備的模具可以根據管徑和沖孔大小進行更換，這使得設備能夠適應不同規格的管材和沖孔需求。
沖孔控制:沖孔機能夠根據管材的特性和沖孔要求進行精確控制，確保沖孔的質量和精度。
安全操作:現代的沖孔機通常配備有各種安全功能，如緊急停止按鈕和防護罩，以確保操作人員的安全。
由于集流管沖孔機具有這些特點，它成為了金屬管材加工領域中的重要設備，特別是在汽車制造、空調生產和建筑行業等領域的應用非常廣泛 。
購物須知：
因本店所有寶貝涉及加工訂制，詳情頁所描術技術參數是常規可滿足的，超出參數范圍可以進行非標訂制。具體詳情請聯系客服人員，我司將由技術部人員設計方案，再由工程部核算價格，確認好后方可付款。
