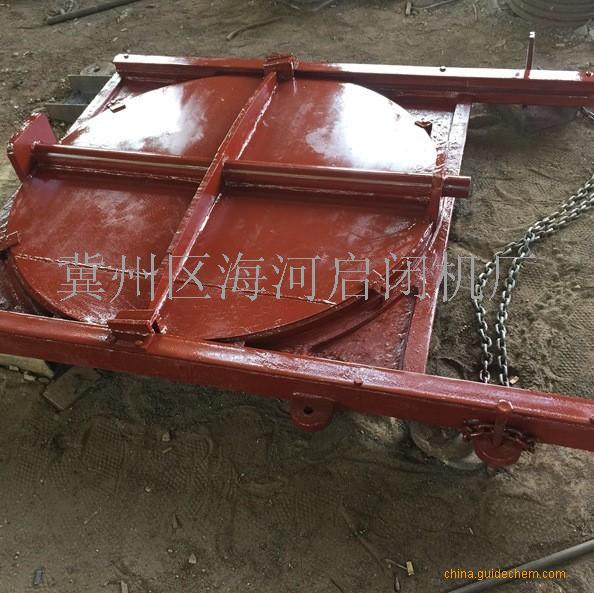

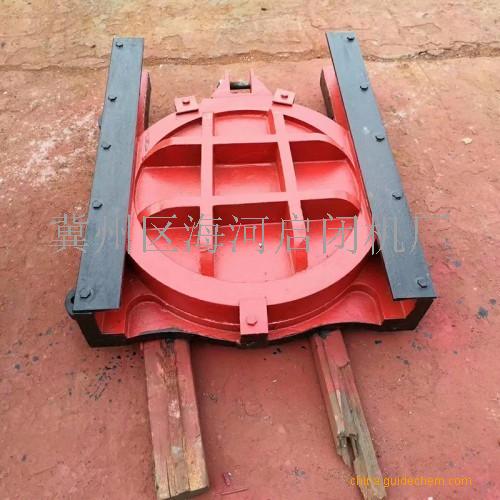

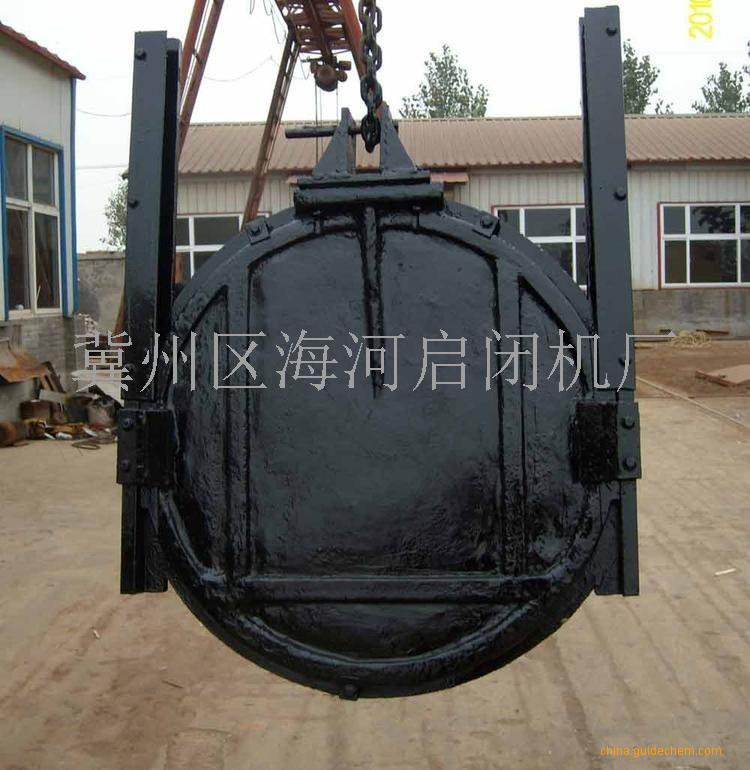

鑄鐵閘門 鑄鐵圓閘門

鑄鐵鑲銅閘門是由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母和可調整密封機構等部件組成，其中門框和閘板均是由灰口鑄鐵或球墨鑄鐵制成，導軌采用了左右對稱的布局設計，其具有結構強度高、耐磨、耐腐蝕、承壓能力大等優點。

其次，鑄鐵鑲銅閘門通過楔塊裝置的楔緊達到密封，其密封材料一般用銅合金或橡膠組成，并經精密加工后配研，故密封性能非常好。此外，鑄鐵鑲銅閘門采用了預埋鋼板或預埋螺栓式的安裝方式，時期后期的維護和調試工作更加方便。

另一點，鑄鐵鑲銅閘門在與啟閉機配套使用時，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分。啟閉機通常是由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪或蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，從而達到關水或調節水位的目的。

【產品概述】 安裝在水池下面，在水池墻壁上開出洞口，鑄鐵鑲銅閘門安裝在水池洞口，平臺上裝啟閉機，啟閉機和閥體之間用閥桿連接。

【產品用途】 ZMQY/SYZ鑲銅鑄鐵圓閘門廣泛用于城市給水排水、冶金、石油、化工、灌溉，電力、紡織等行業水處理構筑物上，以實現流量 和液面水位的控制是給排水和污水處理的重要設備。鑄鐵鑲銅閘門通常應用于管道口和交匯窟井，沉沙池、沉淀池、引水渠、泵站進水口等處。

【產品結構】 鑄鐵鑲銅閘門主要由閘座、閘板、鑲銅密封件、調節楔塊，以及提升部分組成，其結構設計合理、密封性能好、防腐蝕性能強、 使用壽命長、安裝方便、啟閉靈便，其結構型式有方形、矩形、圓形、啟閉形式可手動亦可電動

【結構特點】 鑄鐵鑲銅閘門根據外形結構分為鑄鐵鑲銅圓閘門和鑄鐵鑲銅方閘門，鑄鐵鑲銅圓閘門由門框、閘板、導軌、密封條、可調整密封 機構等部件組成。具有結構簡單，密封性能好，耐磨性強，操作簡單，安裝方便，使用壽命長，規格齊全，適用性廣等特點，可 根據客戶需要選配手動啟閉機或手電兩用啟閉機。

【技術參數】 型號：ZMQY,SYZ 規格：DN200-DN3000 壓力：0.1MPa 結構形式：明桿式、暗桿式 安裝形式：靠墻式（附壁式）、法蘭式 驅動方式：手輪式、手搖式、手電兩用啟閉機 適用介質：污水、海水、清水

【主要零部件材質】

零部件名稱 材質 材質標準

閘板 灰鑄鐵、球鐵、不銹鋼 GB9439-88/GB1348-88 或GB12226- 89/GB12227-89 GB1220-84

門框 灰鑄鐵、球鐵、不銹鋼   

導軌 灰鑄鐵、球鐵、不銹鋼   

密封面 錫青銅 丁*橡膠 GB1176-87 或GB12225-89

楔塊 錫青銅、丁*橡膠   

傳動螺桿 不銹鋼 GB1220-84 吊塊螺母 鋁鐵青銅ZCuA110Fe3 GB1176-87

緊固件 0Cr17Ni12Mo2、0Cr18Ni9Ti GB1220-84
