鑄鐵閘門的構成

鑄鐵閘門的構成

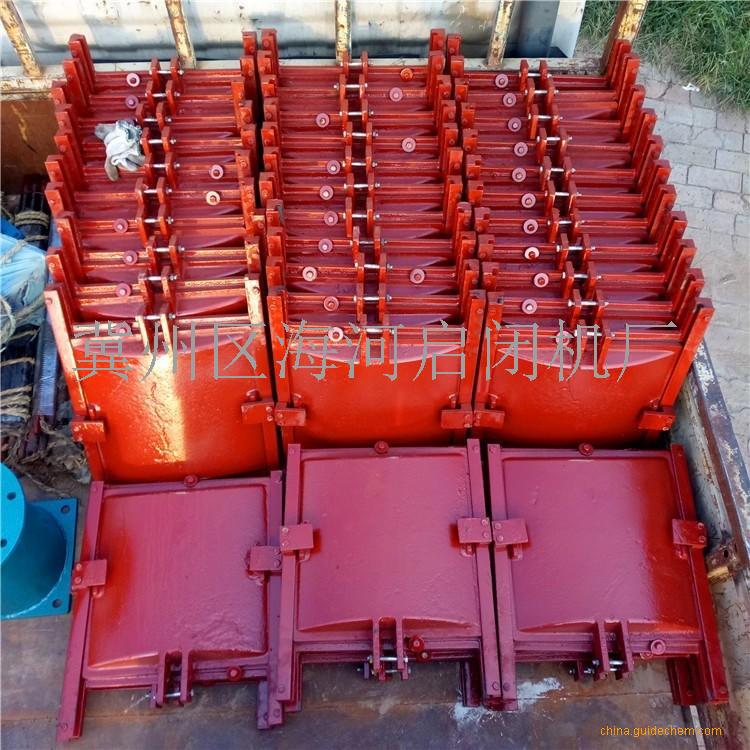

鑄鐵閘門，由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、標準件等部件構成

鑄鐵閘門的鑄鐵支座是封閉式柱狀結構的，主要是用來承受啟閉閘門時的重力或支反力，在內裝承重軸承，外型比較的精美。鑄鐵閘門的護罩由薄壁不銹鋼管制成的，其長度一般比閘門行程大了200mm，讓一端密封住，另一端用螺栓固定在卷揚啟閉機上部電動裝置上，可以有效保護絲桿螺紋免受損壞。

注意事項：

如果操作人員工作馬虎，不按閘門啟閉程序先檢查后操作或原操作人員因事請假，代班人員在不熟悉啟閉程序和方法時，盲目操作。如將啟閉方向反向，當閘門處在關閉狀態時開閘，電動啟閉時按錯按鈕或人工啟閉時搖反方向，把閉閘的方向誤操作為開閘;有的是在閉閘時操作人員思想不集中、閘到下限位置未能即時停機，有的是螺桿的限位螺母、限位標志移位，不起限位作用。

電動啟閉機還會遇到供電部門在維修電器設備或供電線路時電源相序變動，致使啟閉機上的電動機改變了原運轉方向?qū)е聠㈤]機啟閉方向的改變，此時如閘門處在關閉狀態時開閘，必將發生頂閘事故。

平面閘門的安裝要求

平面閘門的安裝要求

1、 整體到貨的閘門在進行安裝工作之前，應對各個部件進行復查工作。

2、 分部分設備結構到貨的的閘門組成整體后，這些設備的每個尺寸，都要按有關規定進行復查，只要符合了下列要求就行：

(1) 節間如采用螺栓連接，則螺栓應均勻擰緊，節間橡皮的壓縮量應符合圖紙規定。

(2) 節間如采用焊接，則焊接前應編制焊接工藝規程，焊接時應監視變形。

3、 止水橡皮的螺孔應按門葉或止水壓板上的螺孔位置來確定，然后進行沖孔或鉆孔，孔徑應比螺栓直徑小1㎜左右就算不錯了，*不要燙孔。當螺栓均勻擰緊后，其端頭應低于止水橡皮自由表面8㎜以上才算合格。

4、 止水橡皮表面應光滑平直，不得盤折存放。其厚度允許偏差為±1㎜，其余外形尺寸的允許偏差為設計尺寸的2%。

5、 止水橡皮接頭采用生膠熱壓等方法膠合就是一個幫不錯的選擇，膠合接頭處不得有錯位、凹凸不平和疏松現象。

6、 止水橡皮安裝后，兩側止水中心距離和頂止水中心至底止水底緣距離的偏差均不應超過±3㎜，止水不平度不應超過2㎜。閘門處于工作部位后，止水橡皮的壓縮量應符合圖紙規定。其允許偏差為-1+2㎜。啟閉機

7、 單吊點的平面閘門應作靜平衡試驗，試驗方法為：將閘門吊離地面100㎜，通過滾輪或滑道的中心測量上、下游與左、右方向的傾斜度不應超過門高的1/1000，且不大于8㎜。

閘門在未來發展的方向

在很多水利系統、市政污水和自來水廠等地方，常常會使用到閘門。鑄鐵閘門對各種河水、江水和工業污水等都能起到一個很好的控制作用。而且閘門本身結構比較嚴密。工作也可靠，不用人力的操作就能能夠開啟關閉，這也是目前它被廣泛使用的主要原因。那么在未來，閘門又將朝著*的方向發展呢?讓我們一起來分析一下。

鑄鐵閘門是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流（水閘、堤壩、涵洞、管道）、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的專用設備、山區、平原有、無電地區均可使用。鑄鐵閘門由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、標準件等部件組成。鑄鐵閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口。在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的。鑄鐵閘門，從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水工金屬結構質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點
