附壁安裝閘門

鑄鐵閘門適用于市政、水利工程、工礦、企事業單位及各科研究所在給排水工程中，對水流的截止、疏通、調節水位等。本廠綜合國內外先進結構及工藝、對閘門經多次改進，現具有：密封性好、耐磨損強、安裝使用方便、壽命長等優點。

結構工作原理

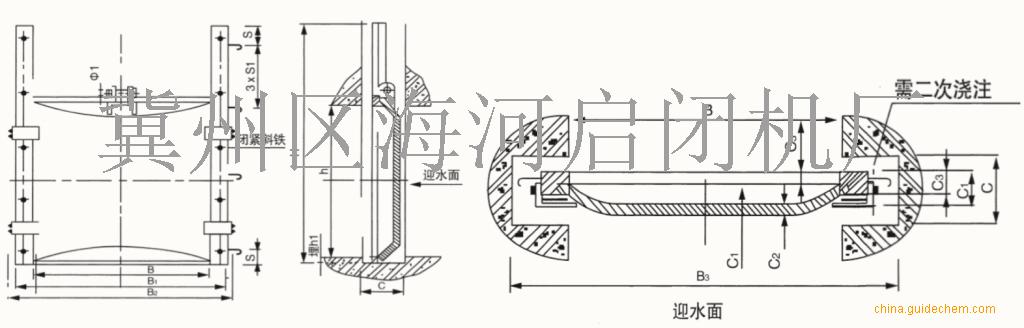

1、鑄鐵閘門主要由：

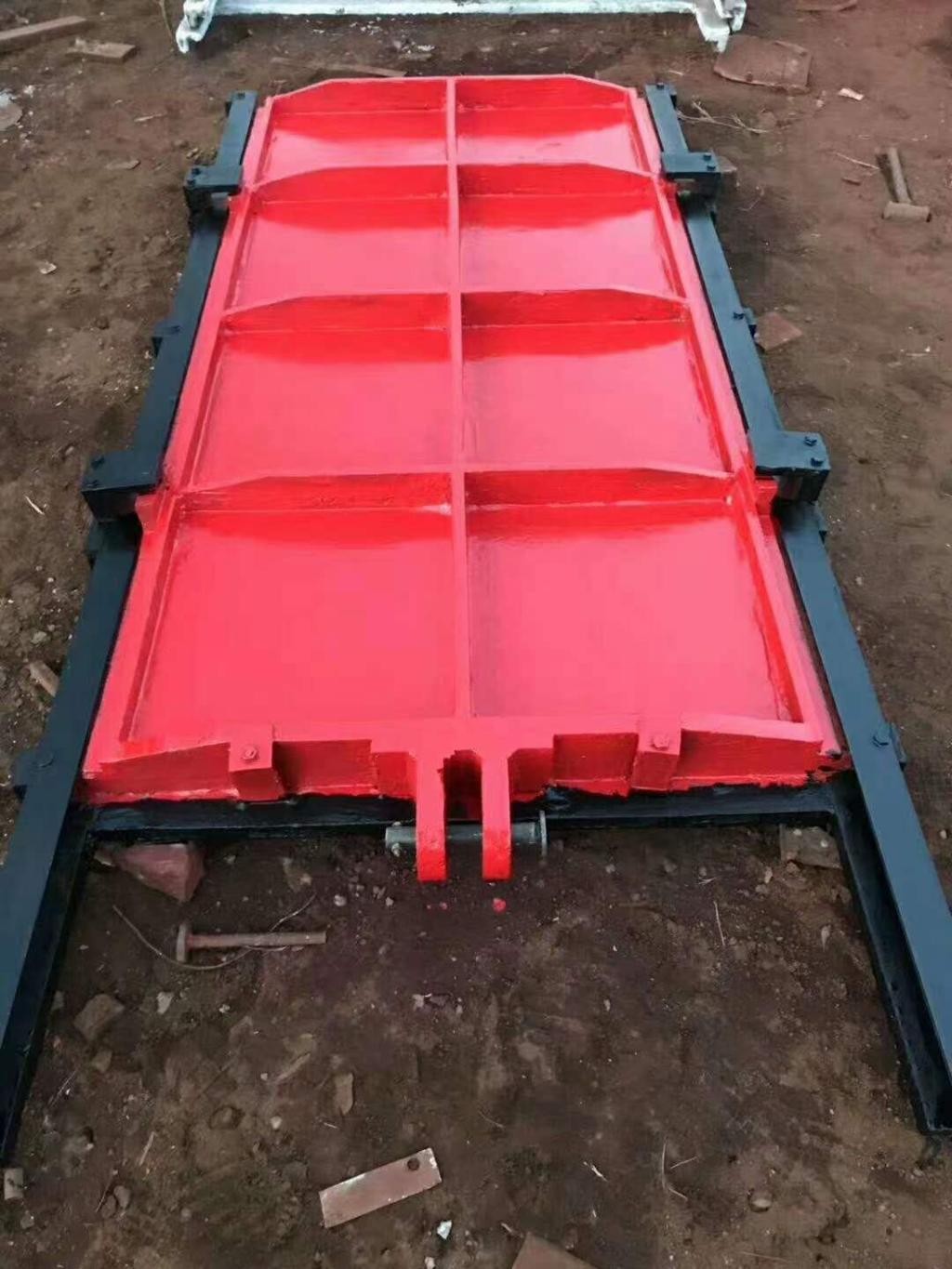

（1）門框、（2）門體、（3）導軌（小規格的與門框連在一起，大規格的與門框分體）、（4）傳動螺桿、（5）吊耳、（也可與門體為一體）、（6）密封面、（7）軸導架、（8）啟閉裝置等。

2、工作原理：

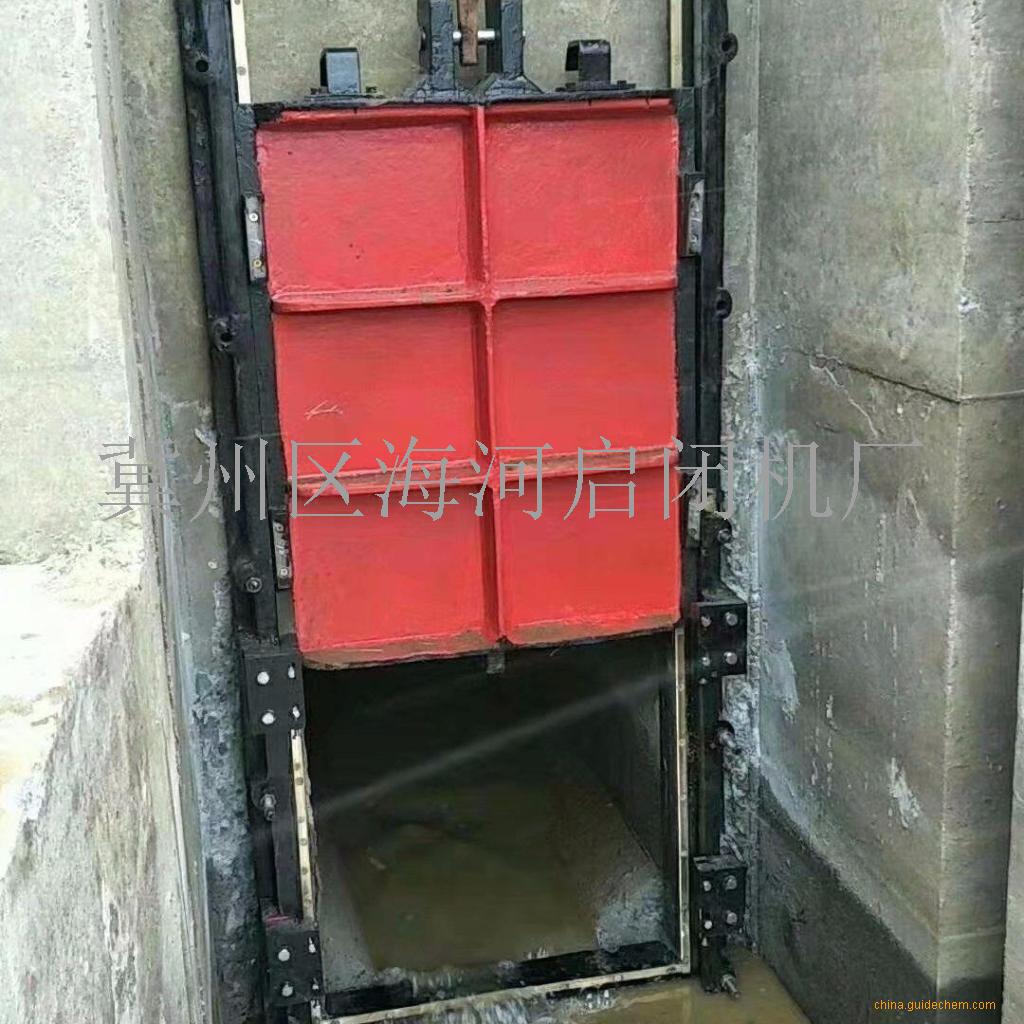

閘門門框與門體安裝在水下部位，導軌則裝在門框上端，保證了門體工作時，沿門框，導軌在一定行程內作上、下垂直方向往復運動。

因閘門在水下工作，為操作方便，在水下設置了啟閉裝置，由于閘門標高不相一致，所以傳動螺桿的長短，軸導架的設置與否，視其具體尺寸而定（詳情見本廠產品樣本）。吊耳、吊塊、銷軸主要用于傳動螺桿與門體連接，使門體作上、下往復運動的動力源來于啟閉機。

工作時，轉動啟閉機搖把（電動啟閉機，只需撳動控制箱電源開關按鈕）使螺母或螺桿蝸輪作旋轉運動，帶動傳動螺桿工作，使門體相對對門框作上下往復運動，同時，楔緊裝置運用楔塊可緊可松的工作原理，使門體下降至設定極限位置時，門框、門體密封座面能有效地貼合，起到截水之作用。

鑄鐵閘門安裝使用說明：

一、 適用范圍

主要用于城市給水排水﹑化工防洪﹑水利等水工構建物﹑出水口﹑作流道切換或截斷水流之用。可廣泛用于自來水廠﹑污水處理廠﹑城市雨污水泵站﹑水利防汛等行業。

二、性能及結構

1﹑閘門的設計﹑制造﹑安裝﹑檢驗驗收等符合dl/t5019-94標準的規定。

2﹑形式：洞口式閘門

3﹑結構：設備主要由手電兩用啟閉機﹑螺桿﹑門框﹑門體﹑止水橡膠﹑吊耳及銷軸等部件組成。密封性能良好，久用磨損后可通過螺旋來換密封裝置保持正常工作。具有結構合理﹑密封性好﹑安裝﹑調試﹑使用﹑維護方便﹑性能可靠等特點。閘門的門板﹑門框系采用不銹鋼，適用于污水腐蝕環境。

4﹑工作場所：室外

5﹑安裝形式：洞口式

三、安裝及調試

1﹑設備到現場后應對照送貨單單獨檢驗閘門是否完整，有無損壞。

2﹑檢查閘門安裝位置及土建尺寸是否與圖紙相符。

3﹑安裝時必須分四部分安裝

4﹑先門框的安裝：安裝前，先與預埋鋼板焊接固定，此時門框兩側須平行且應與底框及上部框架垂直，門框安裝好后進行二次澆注，二次澆注一定要封實，不能有滲水現象，待混凝土養護后方可使用。門框安裝時應保證導軌面在鉛垂線上，其傾斜度不大于1//1000。保證其平面度及對角線誤差不超過標準規定。

4.1 門框安裝好后，同時門框中雜物，以免影響門葉的安裝。特別是密封面上不得有其它雜物。 4.2 門體安裝應注意對角線誤差。

4.3 然后安裝啟閉機機座，安裝時注意平面度。

4.4 安裝時應檢測閘板與閘門框之間的密封圈間隙，閘門正向工作水頭時，密封泄露小于1.25l/min

5﹑啟閉機的安裝方法：啟閉機固定其位置時，先將啟閉機的螺桿孔與閘門軸心調整到一直線上，然后將絲桿插入閘門吊耳，再用穿銷連接，使兩者位于同一鉛垂線上，再將啟閉機上的鏈接鋼板與機座用螺栓或焊接來固定。

6﹑啟閉機的絲桿與閘門連接后，檢查各部位是否全部安裝到位，方可適用啟閉機，在一般情況下，啟動如不靈活，可微調連接板的位置，感覺輕松靈活后方可固定。

7﹑驅動裝置手電兩用，靈敏可靠，手動時，在操作手輪時先調節手柄板到手動位置，然后旋轉手輪或直接作輸出軸轉動，從而實現閘門啟閉動作，此時電路切斷，不可進行電動操作；在電機驅動時，手輪不可旋轉，所有結合面的密封處沒有滲漏,并觀察其手動裝置及自動復位功能是否到位。

8﹑指示式開度計和雙向過力矩開關可靠，開度指示儀的表盤刻度為百分比。其動作數值在實際使用中進行調整，閘門的啟閉度控制也應在調試時根據實際使用情況進行調整.
