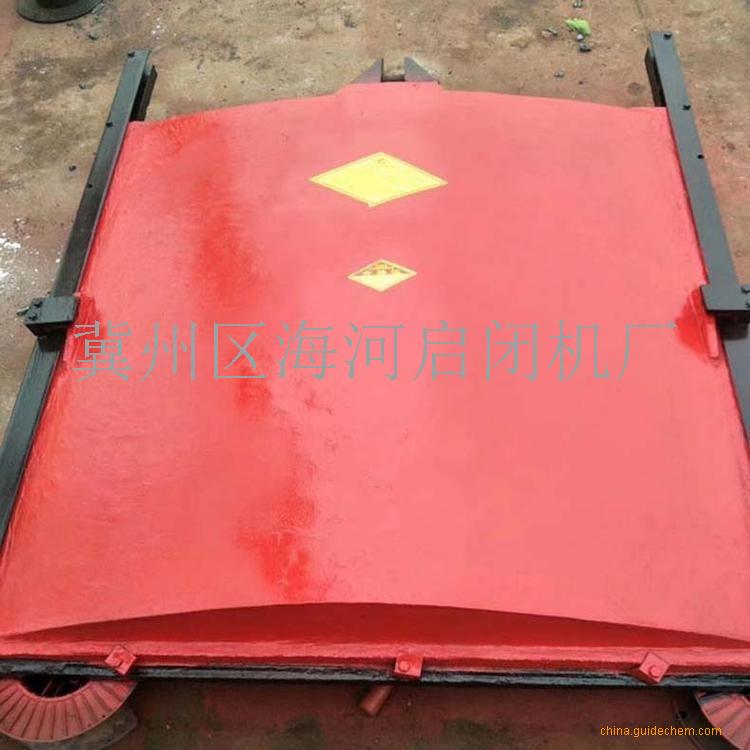

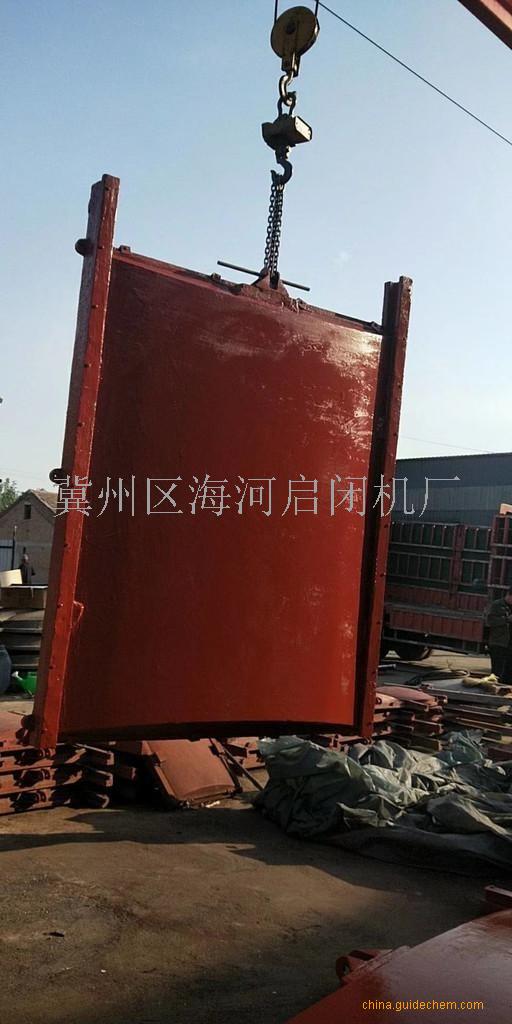

詳細內容雙吊點鑄鐵閘門

1、雙吊點鑄鐵閘門的設計、制造、檢驗和驗收等都符合CJ/T3006-92《供水排水用鑄鐵閘門》標準。

2、雙吊點鑄鐵閘門，其向上為關，向下為開。閘門附壁式安裝，閘門門框通過混凝土二次澆灌固定，方便、可靠。

3、雙吊點鑄鐵閘門鑄件經時效處理，消除鑄件的內應力，穩定組織結構，改善鑄件的機械性能，保證閘門在運輸和安裝過程中不變形。

4、雙吊點鑄鐵閘門在設計時保證閘板、閘框在正常厚度基礎上留有2mm的腐蝕裕度，確保閘門使用壽命長。

5、閘板、閘框的設計按 工作水頭，其拉伸、壓縮和剪切強度的安全系數大于5， 撓度確保小于構件長度的1/1500 。6、導軌按 工作水頭設計，其拉伸、壓縮和剪切強度的安全系數大于5。中小口徑閘門的導軌與門框澆注成一體，大口徑閘門的導軌左右對稱布置用螺栓及定位銷與門框二側端部連接，保證受力后不斷裂與脫落。

7、閘板上端的吊耳與閘板相連。中小口徑閘門的吊耳與門板澆注成一體，大口徑閘門的吊耳用螺栓及定位銷與門板連接，吊耳的受力點位于閘板中心線，在 水頭啟閉時，其拉伸壓縮和剪切強度的安全系數大于5，吊耳厚度設計比標準規定的厚度大，能保證受力后不斷裂與拉脫。吊耳與絲桿通過銷軸連接，增大銷軸直徑確保銷軸受力后不變形。

8、雙吊點鑄鐵閘門精密加工而成，密封座板厚為10mm，密封工作表面無劃痕、裂紋和氣孔等缺陷。

9、經過精密加工和組裝，閘框密封面與閘板密封面間隙小于0.1mm。閘板與閘框?qū)虿鄣拈g隙小于 1.6mm。

10、良好的產品質量能保證閘門在 工作水頭時，正向密封泄漏量≤0.7L/min.m，反向密封泄漏量≤1.25L/min.m (密封長度)。

11、閘桿可采用不銹鋼制成，閘桿的設計按 工作開閉力，其拉伸壓縮和剪切強度的安全系數大于2。閘桿的傳動螺紋設計為梯形螺紋，傳動靈活可靠。當螺桿細長比（提升桿長度/螺桿外徑）4H/d＞200時要設置軸導架來穩固螺桿的正常運行，軸導架距閘門吊耳距離大于閘門 開啟度。
