keysight是德 N9343C操作說明

一．電平測量操作步驟
1.打開頻譜儀；
2.點擊按鍵矩陣左側的模式選擇“Mode”鍵，液晶屏右側出現一列模式選項；
3.點擊液晶屏右側與“Spectrum Analyzer”對應按鍵，進入頻譜測量模式；
4.點擊按鍵矩陣中左下角的“Meas”按鍵(即測量項選擇鍵)，液晶屏的右側出現一
列測試選項；
5.點擊“Channel Power”對應的右側按鍵，即進入電平測量界面；
6.點擊按鍵矩陣上的“Meas Setup”鍵，液晶屏右側出現一列電平檢測設置項；
7.點擊“Integ BW”對應的右側按鍵(即代表測量帶寬)，在數字鍵盤上輸入所測頻
點的帶寬，此時液晶屏上出現一列單位，點擊所需單位對應的右側按鍵(例如所測
頻點的帶寬為8MHz，在數字鍵盤上點擊8，再點擊液晶屏上MHz對應的右側按鍵)；
8.點擊按鍵矩陣的“FREQ Channel”鍵，液晶屏右側出現一列頻率設置選項；
9.點擊“Center FREQ”，在數字鍵盤中鍵入所測頻點的中心頻率，此時液晶屏上出現
一列單位，點擊所需單位對應的右側按鍵；
10.液晶屏左下角顯示所測頻點的電平，顯示格式為“*dBm/8MHz”。代表8MHz內的
功率；
11.若功率值沒有達到預期，可以嘗試點擊按鍵矩陣上“AMPTD”鍵，再點擊
“Attenuation”，按校準按鈕即可校準電平測量值。
二．寄生輸出抑制比(帶外抑制)測量操作步驟

手持頻譜儀N9343C

Agilent安捷倫N9340B/N9342C/N9343C/N9344C頻譜分析儀專用電源適配器

12-16-55/3 15/3-5.5/2.5

電池使用時間：4 小時

重量：3.2 kg 或 7 lbs

工作溫度： -10 ～ +50 oC（14 ～ 131 oF）

描述

Agilent N9340B 手持式頻譜分析儀（HSA）讓頻譜分析的速度和性能盡在現場工程師的掌握之中。它提供適用于現場應用的強大特性。另外，HSA 具有出色的性能，使您能夠對現場測試結果充滿信心，而且優化的用戶界面可以提高現場的工作效率。

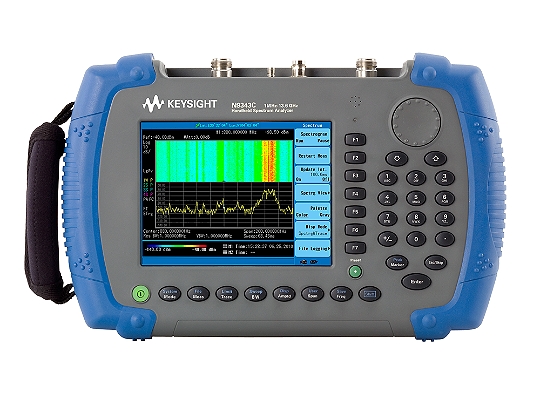

keysight N9343C 手持式頻譜分析儀

N9343C 手持式頻譜分析儀

• 獲得專為現場使用設計的性能：便攜耐用，無風扇設計；無論白天還是夜晚均可顯示清晰的畫面；電池使用時間為 4 小時

• 性能與臺式儀器媲美：– 144 dBm DANL、± 1.3 dB 幅度精度和 < 0.7 s 全掃寬掃描時間

• 任務管理器可將測試設置時間縮短 95%，并自動完成現場測試

N9343C 持式頻譜分析儀（HSA），13.6GHz

產品名稱：持式頻譜分析儀

產品型號：N9343C

廠商名稱：Agilent(安捷倫)

HSA列持頻譜分析儀：

N9340B  頻率：100khz-3Ghz持頻譜分析儀

N9342C 頻率：100khz-7Ghz持頻譜分析儀（可調諧至 9 kHz）

N9343C 頻率：100khz-13.6Ghz持頻譜分析儀（可調諧至 9 kHz）

N9344C 頻率：100khz-20Ghz持頻譜分析儀（可調諧至 9 kHz）

安捷倫Agilent N9343C持頻譜分析儀（HSA） 主要特性和功能

• 獲得專為現場使用設計的性能：便攜耐用，無風扇設計；無論白天還是夜晚均可顯示清晰的畫面；電池使用時間為 4 小時

• 性能與臺式儀器媲美：– 144 dBm DANL、± 1.3 dB 幅度精度和 < 0.7="" s="">

• 任務管理器可將測試設置時間縮短 95%，并自動完成現場測試




安捷倫Agilent N9342C 持式頻譜分析儀 技術指標

9 kHz ～ 13.6 GHz
-144 dBm 顯示平均噪聲電平（DANL）
±1.3 dB 幅度精度
< 0.7="" s="" 掃描時間，適合="" 13.6="" ghz="">
跟蹤發生器（TG）
5 MHz ～ 7 GHz
輸出電平：-20 ～ 0 dBm，1 dB 步進
內置 GPS 接收和 GPS 天線
測量
通道掃描儀總磷多同時測量 20 個通道
頻譜監測以及頻譜圖顯示、記錄和回放功能
利用 Keysight(原Agilent) U2020 X 列和 U2000 X 列 USB 功率傳感器執行峰值和平均功率測量
AM/FM/ASK/FSK 調制分析和時間選通頻譜分析
HSA 儀器屬性
三年標準保修期
電池使用時間：3.5 小時
重量： 3.2 kg
工作溫度： -10 ～ +50 oC（14 ～ 131 oF）
N9343C 持式頻譜分析儀（HSA）描述
N9342C/N9343C/N9344C 冊
如果您需要進行現場測量，Keysight(原Agilent) N9343C 持式頻譜分析儀（HSA）可協助您更輕松地完成工作。它符合 MIL PRF 28800 2 類標準，可為您在惡劣的現場環境中進行操作提供特性，其的測量性能使您充滿信心地完成工作。N9343C HSA 幫助您自動執行日常任務，以便節省時間并確保獲得一致的測量結果。Keysight(原Agilent) N9343C HSA 可使現場測試變得更加簡單。
獲得現場測量需特性 — 堅固的無風扇設計，無論白天還是夜晚均可顯示清晰的畫面
持式儀器提供可與臺式儀器相媲美的性能，使您對測量充滿信心
任務管理器選件可將測試設置時間縮短 95%
以下附件屬于每臺 HSA 的標配：交流/直流適配器、電池、USB 電纜、快速入門指南和幫助套件光盤。此外，是德(原安捷倫)還為有射頻和微波 HSA 分析儀提供了標準的 3 年保修。請注意：在短期內，在線報價將包含 3 年保修費用。當下達訂單時，此項費用將取消。
