西門子PLC模塊6ES7541-1AB00-0AB0。西門子CM PtP通訊模塊，可通過通信模塊與外部通信伙伴連接以交換數據。由于有大量參數設置選項，可以針對通信伙伴靈活調整控制。Modbus RTU主站可為最多30個Modbus從站創建一個Modbus RTU網絡。CM Pt是用于串行通信連接的模塊，根據接口類型、協議和性能進行定標，具有不同物理傳輸特性的 4 個型號：RS 232C, 19.2 kbit/s；RS 232C， 115.2 Kbit/s；RS 422/RS 485， 19.2 Kbit/s；RS 422/RS 485， 115.2 Kbit/s。
西門子工業自動化控制器、可編程控制器，西門子S7-1500PLC，產品選型、報價、銷售，敬請：
聯系人 ：顏 工（ 銷售經理 ）24小時服務熱線 ：17621653310
電話（ bbb ）： 傳真（Fax）：
工作QQ: 1013283296
地址（ Add ）：上海市松江區廣富林路4855弄88號3樓
西門子PLC模塊6ES7541-1AB00-0AB0
西門子CM PtP通訊模塊 銷售訂貨號：
|
6ES7540-1AB00-0AA0
SIMATIC S7-1500，PtP RS422/485 通訊模塊
|
|
|
6ES7540-1AD00-0AA0
SIMATIC S7-1500，PtP RS232通訊模塊
|
|
|
6ES7541-1AB00-0AB0
SIMATIC S7-1500，PtP RS422/485 ，高性能通訊模塊
|
|
|
6ES7541-1AD00-0AB0
SIMATIC S7-1500，PtP RS232 ，高性能通訊模塊
|
更多西門子S7-1500 銷售訂貨型號：
西門子S7-1500PLC CPU主機模塊
6ES7 516-3AN00-0AB0 西門子PLC S7-1500 CPU 1516-3 PN/DP：1 MB 程序，5 MB 數據；10 ns ；集成 2PN 接口，1 以太網接口，1DP 接口
6ES7 513-1AL00-0AB0 西門子PLC S7-1500 CPU 1513-1 PN：300 KB 程序，1.5 MB 數據；40 ns；集成 2PN 接口，
6ES7 511-1AK00-0AB0 西門子PLC S7-1500 CPU 1511-1 PN：150 KB 程序，1 MB 數據；60 ns；集成 2PN 接口，
西門子PLC S7-1500 電源模塊
6ES7 507-0RA00-0AB0 西門子PLC S7-1500 PS：60 W，額定輸入電壓 AC/DC 120/230 V
6ES7 505-0RA00-0AB0 西門子PLC S7-1500 PS：60 W， 額定輸入電壓 DC 24/48/60 V
6ES7 505-0KA00-0AB0 西門子PLC S7-1500 PS：25 W，額定輸入電壓 DC 24 V 00
西門子SM532模擬輸出模塊
6ES7 532-5HF00-0AB0 西門子PLC S7-1500 AQ 8：模擬輸出模塊，8AQ，U/I ，高速
6ES7 532-5HD00-0AB0 西門子PLC S7-1500 AQ 4：模擬輸出模塊，4AQ，U/I
西門子SM531模擬量輸入模塊
6ES7 531-7NF10-0AB0 西門子PLC S7-1500 AI 8：模擬輸入模塊，8AI，U/I，高速
6ES7 531-7KF00-0AB0 西門子PLC S7-1500 AI 8：模擬輸入模塊，8AI，U/I/RTD/TC
西門子SM522數字輸出模塊
6ES7 522-5HF00-0AB0 西門子PLC S7-1500 DQ 8：數字輸出模塊，8DQ，繼電器，230 V AC/ 5A
6ES7 522-5FF00-0AB0 西門子PLC S7-1500 DQ 8：數字輸出模塊，8DQ，可控硅，230V AC/ 2A
6ES7 522-1BL00-0AB0 西門子PLC S7-1500 DQ 32：數字輸出模塊，32DQ，晶體管，24 V DC/ 0.5A
6ES7 522-1BH00-0AB0 西門子PLC S7-1500 DQ 16：數字輸出模塊，16DQ，晶體管，24 V DC/ 0.5A
6ES7 522-1BF00-0AB0 西門子PLC S7-1500 DQ 8：數字輸出模塊，高性能 8DQ，晶體管，24V DC/2A
西門子SM521數字輸入模塊
6ES7 521-1FH00-0AA0 西門子PLC S7-1500 DI 16：數字輸入模塊，16DI，230V AC
6ES7 521-1BL00-0AB0 西門子PLC S7-1500 DI 32：數字輸入模塊，高性能 32DI，24V DC
6ES7 521-1BH50-0AA0 西門子PLC S7-1500 DI 16：數字輸入模塊，16DI，24V DC
6ES7 521-1BH00-0AB0 西門子PLC S7-1500 數字輸入模塊，高性能 16DI，24V DC
6ES7 551-1AB00-0AB0 西門子PLC S7-1500 計數與位置采集模塊 TM PosInput 2
6ES7 550-1AA00-0AB0 西門子PLC S7-1500 TM Count 2 x 24 V：高速計數器，800kHz
西門子PLC S7-1500接口模塊
6ES7 155-5BA00-0AB0 西門子PLC S7-1500 ET 200MP Profibus接口模塊
6ES7 155-5AA00-0AB0 西門子PLC S7-1500 IM 155-5 2PN 接口，Pro?net 接口模塊
西門子PLC模塊6ES7541-1AB00-0AB0
西門子CM PtP通訊模塊 產品簡介：
西門子S7-1500提供有下列通訊模板：
CM PtP RS232 BA；
帶有 RS232 接口的通信模塊，適用于協議 Freeport、3964(R) 和 USS；9 針 Sub D 連接器， 19.2 Kbit/s，1 KB 幀長度，2 KB 接收緩沖區。
CM PtP RS232 HF；
帶有 RS232 接口的通信模塊，適用于協議 Freeport、3964(R) 和 Modbus RTU；9 針 Sub D 連接器， 115.2 Kbit/s，4 KB 幀長度，8 KB 接收緩沖區。
CM PtP RS422/485 BA；
帶有 RS422 和 RS485 接口的通信模塊，適用于協議 Freeport、3964(R) 和 USS；15 針 Sub D 插座， 19.2 Kbit/s，1 KB 幀長度，2 KB 接收緩沖區。
CM PtP RS422/485 HF；
帶有 RS422 和 RS485 接口的通信模塊，適用于協議 Freeport、3964(R)、USS 和 Modbus RTU；15 針 Sub D 插座， 115.2 Kbit/s，4 KB 幀長度，8 KB 接收緩沖區。
安裝導軌上安裝的通信模塊以及屏蔽托架的尺寸圖。務必遵守在控制柜、控制室等地方安裝時的具體尺寸要求。

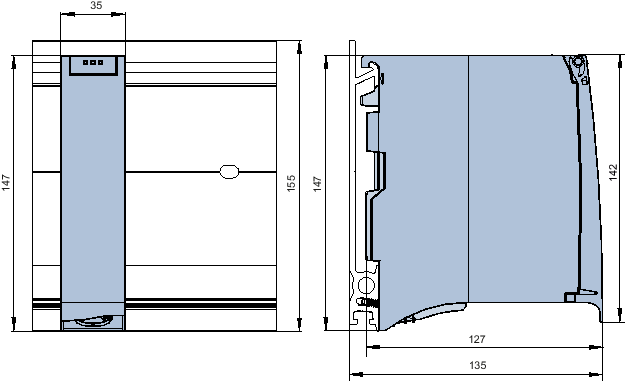

圖片: CM PtP RS422/485 HF 通信模塊的尺寸圖

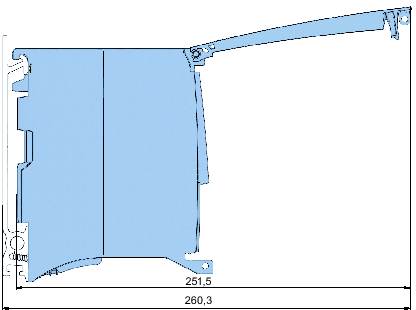

圖片: 帶開放式前面板的 CM PtP RS422/485 HF 通信模塊的尺寸圖
通信模塊具有下列屬性：
技術特性
- RS422/485 接口
- 防短路
- 電氣隔離
- 協議：3964(R)、Modbus 主站 (RTU)、Modbus 從站 (RTU)、自由口和帶指令的 USS
支持的系統功能
- 固件更新
- 標識數據 I&M0
- 診斷中斷
- CPU RUN 模式下的參數重新分配（使用指令）
通信模塊允許通過點對點連接以及來自不同制造商的不同設備的連接在您自己的和其它可編程控制器或計算機之間交換數據。
CM PtP RS422/485 HF 通信模塊提供下列功能：
RS422/485 接口
數據傳輸速率： 300 到 115.2 kbps
幀長度： 4 KB
傳輸協議： Freeport、3964(R) 和 Modbus
|
提示 USS 協議可以通過 STEP 7（TIA 門戶）中包含的說明實現。 |
您需要某些硬件組件來建立與 CM PtP RS422/485 HF 的點對點連接。
|
組件 |
功能 |
|---|---|
|
中央處理器單元 (CPU) 附件： 存儲卡 |
... 執行用戶程序。 |
|
CM PtP RS422/485 HF 通信模塊 |
... 通過接口與通信伙伴（點對點）進行通信。 |
|
連接電纜 |
... 將 CM PtP RS422/485 HF 通信模塊與通信伙伴相連。
|
|
U 形連接器 |
... 在模塊之間提供機械和電氣連接。 |
|
可選： 電源模塊 (PS) |
... 將線電壓（120/230 VAC 或 24 VDC）轉換為 S7-1500 電源需要的 15 VDC 工作電壓。 |
通信模塊可以在下列系統環境中使用：
|
應用 |
所需組件 |
組態 |
|---|---|---|
|
S7?1500 系統中的集中式運行 |
|
STEP 7（TIA 門戶） |
|
S7?1500 系統中的分布式運行 |
|
STEP 7（TIA 門戶） |
|
S7?300/400 系統中的分布式運行 |
|
STEP 7（TIA 門戶） 集成了 GDS 文件的 STEP 7 |
|
第三方系統中的分布式運行 |
|
導入/安裝到工程系統中的 GSD 文件 1) |
RS422/485 (X27) 接口具有以下屬性并滿足以下要求：
|
類型 |
差分電壓接口 |
|
前連接器： |
15 針 D 型母頭連接器，帶有螺釘鎖閉機構 |
|
RS422 信號： |
T (A)、R (A)、T (B)、R (B)、GND；已隔離 |
|
RS485 信號： |
R/T (A)、R/T (B)、GND；所有信號都與背板總線和負載電壓隔離 |
|
數據傳輸速率： |
115.2 kbps |
|
電纜長度： |
電纜型號 LIYCY 3 x 2 x 0.14。 T(A)/T(B) 和 R(A)/R(B) 雙絞線 |
|
標準： |
DIN 66259 第 1 部分和第 3 部分、EIA-RS422/485、CCITT V.11 |
西門子PLC模塊6ES7541-1AB00-0AB0 技術參數：
|
|
SIMATIC S7-1500, CM PTP RS-422/485 HF 通信模塊 用于 serielle 連接 RS-422 和 RS-485, 自由端口,3964(R),USS, MODBUS RTU Master,從站, 115200 KBit/s, 15-Pin Sub-D 套管 | |
| 一般信息 | ||
| 產品類型標志 | CM PtP RS422/485 HF | |
| 產品功能 | ||
| ● I&M 數據 | 是; I&M 0 | |
| 附帶程序包的 | ||
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 | V12 / V12 | |
| ● STEP 7 可組態/ 已集成，自版本 | V5.5 SP2，帶 GSD 文件 | |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 | - / - | |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 | v2.3 / - | |
| 安裝方式/安裝 | ||
| 可安裝導軌 | 是; S7-1500 型材導軌 | |
| 輸入電流 | ||
| 耗用電流（額定值） | 33 mA; 來自背板總線 | |
| 功率 | ||
| 來自背板總線的功率輸出 | 0.65 W | |
| 功率損失 | ||
| 功率損失，典型值 | 0.6 W | |
| 地址范圍 | ||
| 占用的地址范圍 | ||
| ● 輸入端 | 8 byte | |
| 1. 接口 | ||
| 物理接口 | ||
| ● RS 485 | 是 | |
| ● RS 422 | 是 | |
| 物理接口 | ||
| RS 485 | ||
| ● 傳輸速率，值 | 115.2 kbit/s | |
| ● 導線長度，值 | 1 200 m | |
| RS 422 | ||
| ● 傳輸速率，值 | 115.2 kbit/s | |
| ● 導線長度，值 | 1 200 m | |
| ● 四線全雙工連接 | 是 | |
| ● 四線多點連接 | 否 | |
| 協議 | ||
| 集成協議 | ||
| 自由端口 | ||
| — 報文長度，值 | 4 kbyte | |
| — 每個字符的位數 | 7 或 8 | |
| — 停止位數量 | 1 或 2 位 | |
| — 奇偶校驗 | 無、偶數、奇數、始終為 1、始終為 0、任意 | |
| 3964 (R) | ||
| — 報文長度，值 | 4 kbyte | |
| — 每個字符的位數 | 7 或 8 | |
| — 停止位數量 | 1 或 2 位 | |
| — 奇偶校驗 | 無、偶數、奇數、始終為 1、始終為 0、任意 | |
| Modbus RTU 主站 | ||
| — 地址范圍 | 1 至 247，擴展 1 至 65,535 | |
| — 從站數量，值 | 32 | |
| Modbus RTU 從站 | ||
| — 地址范圍 | 1 至 247，擴展 1 至 65,535 | |
| 報文緩沖器 | ||
| ● 報文的緩沖存儲器 | 8 kbyte | |
| ● 可緩沖報文的數量 | 255 | |
| 報警/診斷/狀態信息 | ||
| 診斷功能 | 是 | |
| 報警 | ||
| ● 診斷報警 | 是 | |
| ● 過程報警 | 否 | |
| 診斷信息 | ||
| ● 斷線 | 是 | |
| 診斷顯示 LED | ||
| ● RUN LED | 是; 綠色 LED | |
| ● ERROR LED | 是; 紅色 LED | |
| ● 接收 RxD | 是; 黃色 LED | |
| ● 發送 TxD | 是; 黃色 LED | |
| 電位隔離 | ||
| 在背板總線和接口之間 | 是 | |
| 絕緣 | ||
| 絕緣測試，使用 | 707 V DC（測試類型） | |
| 環境要求 | ||
| 運行中的環境溫度 | ||
| ● 水平安裝，最小值 | 0 °C | |
| ● 水平安裝，值 | 60 °C | |
| ● 垂直安裝，最小值 | 0 °C | |
| ● 垂直安裝，值 | 40 °C | |
| 分布式運行 | ||
| 在 SIMATIC S7-300 | 是 | |
| 在 SIMATIC S7-400 | 是 | |
| 在 SIMATIC S7-1500 | 是 | |
| 在標準 PROFINET 控制器 | 是 | |
| 支持快速啟動 | 是 | |
| 尺寸 | ||
| 寬度 | 35 mm | |
| 高度 | 147 mm | |
| 深度 | 127 mm | |
| 重量 | ||
| 重量，約 | 0.22 kg | |
優勢價格、現貨銷售：西門子PLC模塊6ES7541-1AB00-0AB0
