N5182A測試方法

N5182A測試方法

一．電平測量操作步驟
1.打開頻譜儀；
2.點擊按鍵矩陣左側的模式選擇“Mode”鍵，液晶屏右側出現一列模式選項；
3.點擊液晶屏右側與“Spectrum Analyzer”對應按鍵，進入頻譜測量模式；
4.點擊按鍵矩陣中左下角的“Meas”按鍵(即測量項選擇鍵)，液晶屏的右側出現一
列測試選項；
5.點擊“Channel Power”對應的右側按鍵，即進入電平測量界面；
6.點擊按鍵矩陣上的“Meas Setup”鍵，液晶屏右側出現一列電平檢測設置項；
7.點擊“Integ BW”對應的右側按鍵(即代表測量帶寬)，在數字鍵盤上輸入所測頻
點的帶寬，此時液晶屏上出現一列單位，點擊所需單位對應的右側按鍵(例如所測
頻點的帶寬為8MHz，在數字鍵盤上點擊8，再點擊液晶屏上MHz對應的右側按鍵)；
8.點擊按鍵矩陣的“FREQ Channel”鍵，液晶屏右側出現一列頻率設置選項；
9.點擊“Center FREQ”，在數字鍵盤中鍵入所測頻點的中心頻率，此時液晶屏上出現
一列單位，點擊所需單位對應的右側按鍵；
10.液晶屏左下角顯示所測頻點的電平，顯示格式為“*dBm/8MHz”。代表8MHz內的
功率；
11.若功率值沒有達到預期，可以嘗試點擊按鍵矩陣上“AMPTD”鍵，再點擊
“Attenuation”，按校準按鈕即可校準電平測量值。
二．寄生輸出抑制比(帶外抑制)測量操作步驟
1.打開頻譜儀；
2.點擊按鍵矩陣左側的模式選擇“Mode”鍵，液晶屏右側出現一列模式選項；
3.點擊液晶屏右側與“Spectrum Analyzer”對應按鍵，進入頻譜測量模式；
4.點擊按鍵矩陣中左下角的“Meas”按鍵(即測量項選擇鍵)，液晶屏的右側出現一
列測試選項；
5.點擊“Swept SA”對應的右側按鍵，即進入頻譜測量界面；
6.點擊“FREQ Channel”鍵，液晶屏右側出現一列頻率設置選項；
7.點擊“Start FREQ”右側對應的按鍵，并通過數字鍵盤輸入45，此時液晶屏右側出
現一列單位，從上到下依次為“GHz”，“MHz”和“Hz”，點擊“MHz”對應的右
側按鍵；
8.點擊“Start FREQ”右側對應的按鍵，并通過數字鍵盤輸入1，此時液晶屏右側出
現一列單位，從上到下依次為“GHz”，“MHz”和“Hz”，點擊“GHz”對應的右
側按鍵。通過7~8步的操作，頻譜測量的范圍設置為45MHZ~1GHz；
9.點擊按鍵矩陣上的“Trace/Detector”按鍵，液晶屏右側出現一列選項；
10.點擊“Trace Average”對應的右側按鍵，使頻譜顯示為平均模式；
11.點擊按鍵矩陣上“BW”按鍵，液晶屏右測出現一列選項；
12.點擊“Res BW”對應的右側按鍵，使得液晶屏上“Res BW”的“Man”被選中；
13.然后通過數字按鍵輸入100，此時液晶屏右側出現一列單位，點擊“KHz”對應的
右側按鍵；(通過9~13步的設置，使得帶外的測量更加準確)
14.點擊按鍵矩陣上“Marker”鍵；
15.點擊按鍵矩陣上“Peak Search”鍵，液晶屏上marker點顯示在頻譜的點上，并
且液晶屏右側出現一列選項；
16.點擊“Marker Delta”右側按鍵，此時左右旋轉按鍵矩陣中的旋轉按鈕
N5182A信號發生器

N5182A信號發生器通過Signal Studio軟件， 矢量型號可以生成802.11 WLAN, W-CDMA, cdma2000, 1xEV-DO, GSM, EDGE等信號

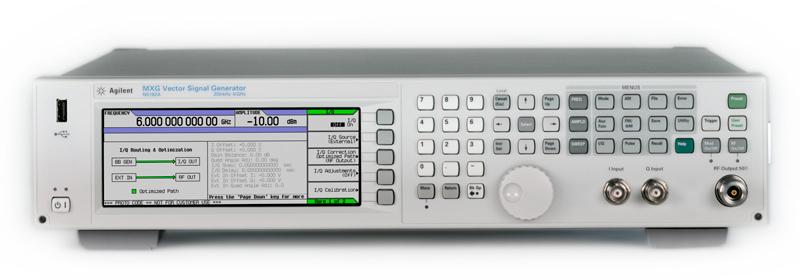

N5182A MXG 射頻矢量信號發生器
Agilent N5182A主要特性與技術指標
N5182A主要特性與技術指標 信號表征

N5182A信號發生器資料簡介
信號發生器功能
N5181A 模擬型號: 250 kHz - 1, 3 或 6 GHz
N5182A, 矢量型號: 250 kHz - 3 或 6 GHz

N5182A電子衰減器

步進和列表掃描頻率, 功率或頻率和功率
矢量型號可以包括列表掃描中的波形
用戶平坦度校正
自動置平控制 (ALC); 功率校準
10 MHz 參考頻率振蕩器，帶有外部輸出
靈活的參考輸入, 1 - 50 MHz (選件 1ER)
GPIB, USB 2.0 和 100Base-T LAN 接口
模擬調制: AM, FM 和 ΦM (選件 UNT)
外部 AM, FM 和 ΦM輸入 (選件 UNT)
脈沖調制 (選件 UNU)
SCPI 和 IVI-COM 驅程
兼容 8648/ESG代碼
滿足LXI Class C 標準
外部模擬 I/Q 輸入 (矢量型號)
模擬差分I/Q 輸出 (矢量型號, 選件 1EL)
任意 I/Q 波形播放，速率高達 125 MSa/s (矢量型號, 選件654)

N5182A信號表征
100 kHz ～ 3 或 6 GH
使用高度可靠、快速切換的電子衰減器，在 3 GHz 時 >+23 dBm
W-CDMA 動態范圍：≤-73 dBc（輸出功率 +5 dBm）
在列表模式下，同時頻率、幅度和波形切換速度 ≤900 μs

N5182A調制和掃描
AM、FM、?M 和脈沖
ASK、FSK、MSK、PSK、QAM
在數字步進和列表掃描模式下，對頻率、功率和波形進行同步切換
基帶生成和信號生成
具有實時均衡的 100 MHz 內置 I/Q 基帶發生器，以實現出色的 EVM 性能
高達 64 MSa 回放存儲器和 800 MSa 存儲器
生成參考信號：LTE、HSPA+、WiMAX?、WLAN、DVB-H、DAB、MATLAB 等 – 信號生成
使用數字 I/O、MIMO 衰落和射頻至射頻衰落以及N5106A PXB 基帶發生器和通道仿真器完成多通道基帶生成

N5182A自動和通信接口
100BaseT LAN、LXI B 類標準、USB 2.0 和 GPIB
SCPI 和 IVI-COM 驅動程序
向后兼容所有的 ESG、PSG、8648 信號發生器及其它廠商生產的信號發生器
