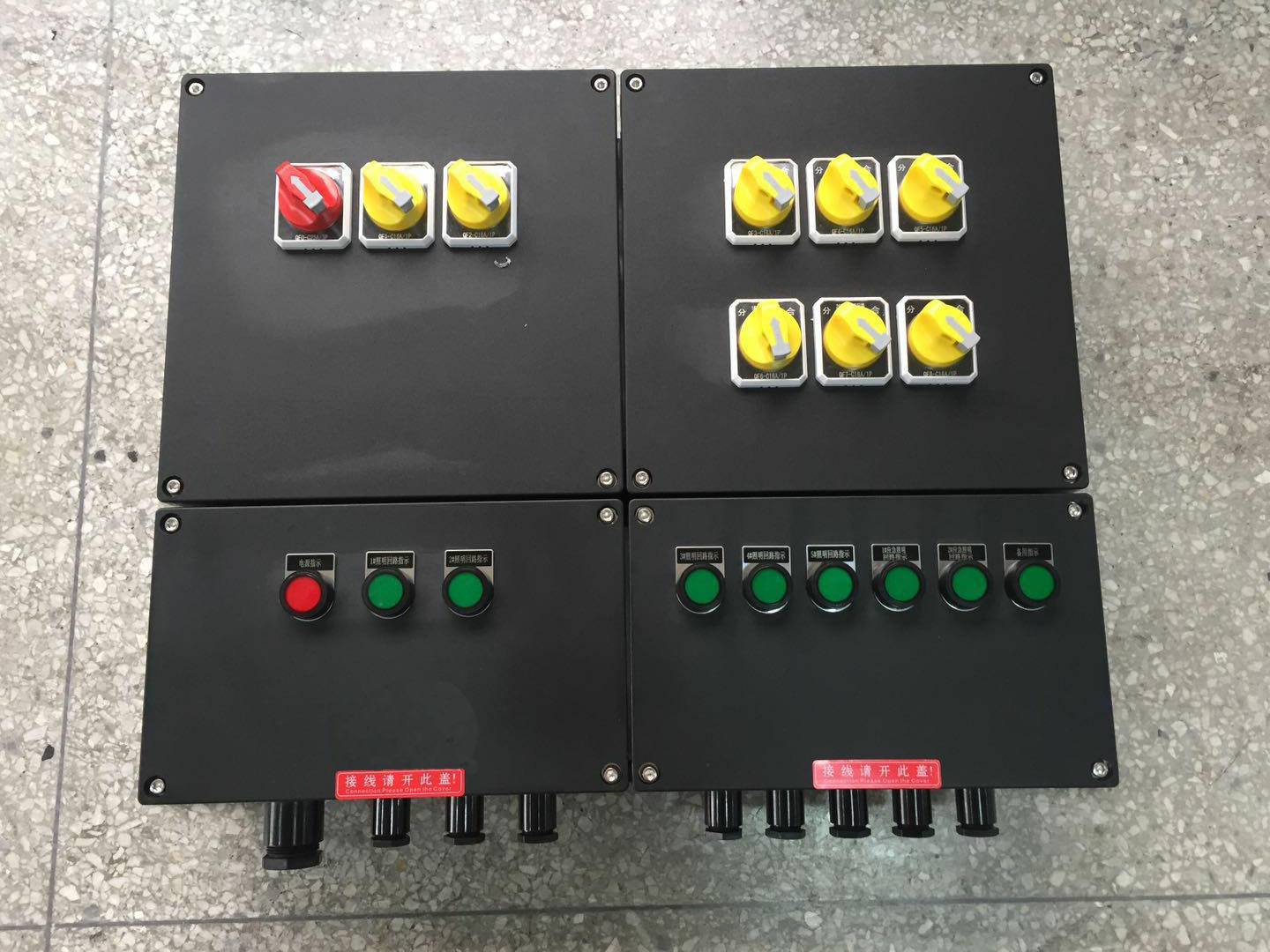

一:BXM(D)8060-1防爆防腐配電箱適用范圍: 182 6855 9702
1. 適用于1區、2區危險場所;
2. 適用于ⅡA、ⅡB、IIC類爆炸性氣體環境;
3. 適用于爆炸性氣體混合溫度:T1~T6;
4.適用于可燃性粉塵環境20區、21區、22區
5. 廣泛用于石油開采、練油、化工、軍工等危險環境及海洋石油平臺、油輪等危險場所工作及場景照明之用。
二、BXM(D)8060-1防爆防腐配電箱產品特點
1.可用于380/220V及以下電路中作為連接各種電氣設備的分線、接線用,也可作為自控或通訊的信號電源的連線。
2.外殼采用高強度難燃工程塑料壓制而成,外形美觀而具有抗靜電耐沖擊及熱穩定性好又耐腐蝕等優良性能。
3.蓋與殼身之間設有密封圈,并用不銹鋼螺釘緊固。
4.接線端子可采用壓線或菲尼克斯的增安型專用接線端子。
5.端子數出線口方向及數量,公稱直徑可任意變化。
7.接線端子可根據用戶要求選用菲尼克斯或魏德米勒品牌的防爆接線端子和本安儀表接線端子
8.符合GB3836-2000,IEC60079標準要求。
9. 本產品內防爆箱為復合型防爆結構(鋼板焊接為隔爆型結構),配電箱采用隔爆型結構,母線箱及接線箱采用增安型結構;
10. 采用模塊化設計,各種回路可以自由組合;
11. 內裝高分?jǐn)嘈⌒蛿嗦菲骰蛩軞な綌嗦菲?,或交流接觸器,熱繼電器等,通過操作防爆殼體外的手柄(或按鈕)而實現分合;
12.本產品全面推出新型優化的設計方案及操作機構,結構緊湊合理、通用性強、操作靈活方便、手感好;
13. 具有過載、短路、缺相等保護功能,也可根據用戶要求增加漏電保護功能;
14.所有外緊固件均采用抗強腐蝕的304不銹鋼材質和防掉式設計,便于用戶安裝,維護;
15.布線方式,鋼管或電纜、防爆軟管均可;
16.可根據用戶要求特殊定制;
三、BXM(D)8060-1防爆防腐配電箱技術參數: 182 6855 9702
1.防爆標志:ExedIIBT4/T5/T6、ExedIICT4/T5/T6、DIP A20 TA,T4/T5/T6;
2.額定電壓:AC220/380V, 非標準電壓:12V/24V/36V/127V/380V;
3.總開關電流:10A—225A;分開關電流:1A—225A;
4.防護等級:IP54/IP55/IP65;
5.螺紋規格:DN15-DN50/G1/2-G2寸
6.引入線規格:直徑6mm-38mm;引出線規格:直徑6mm-38mm;
7.引入引出方向:上進上出,下進下出(可按客戶要求不受限制)
適用范圍:
1. 1區、2區危險場所。
2. II A、II B、II C 類爆炸性環境。
主要技術參數: 182 6855 9702
1、防爆標志: ExdeⅡB T6/ExdeⅡC T6/ExdⅡB T6
2、防護等級: IP54/IP65
3、防腐等級: WF1
4、結構: 模塊化拼裝
5、安裝形式: 掛式
6、額定電壓: AC220V/380V
7、總開關: 大電流:225A
8、支回路: 大電流63A
9、進線口螺紋: G1' ~ G3'
10、出線口螺紋: G1/2' ~ G1 1/2'
11、進線口電纜外徑:φ14mm~φ60mm
12、出線口電纜外徑:φ8mm~φ32mm
BXM(D)8060-6K40A
BXM(D)8060-8K60A
BXM(D)8060-10K100A
BXM(D)8060-12100A
BXM(D)8060-4K40A
BXM(D)8060-6K60A
BXM(D)8060-8K60A
BXM(D)8060-10K100A
BXM(D)8060-12K125A
