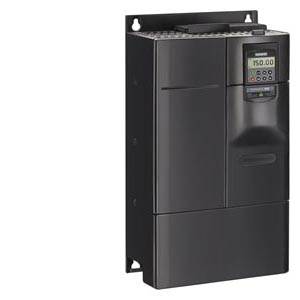

西門子6SE6440-2UC13-7AA1

 西門子6SE6440-2UC13-7AA1是MICROMASTER 440 無濾波器 200-240V+10/-10% 1 AC/1/三相交流 47-63Hz 恒定轉矩 0.37kW 過載 150% 60S，200% 3S 二次矩 0.37kW 173x 73x 149（高x寬x深） 防護等級 IP20 環境溫度 -10+50°C 無 AOP/BOP

  在STEP 7 (TIA Portal)里 , 對于S7-1200/S7-1500 可以使用 “指令” 庫里的轉換功能將變量轉換為所選的數據類型。

  描述

  下表（圖.1）給出了常用轉換功能的概覽。

  圖. 1

  INT，DINT，REAL 和 BCD 數據類型之間的轉換

  STEP 7 (TIA Portal) 提供了“CONV” （轉換）指令可以用于 INT，DINT，REAL 和 BCD 數據類型之間的轉換。可以在塊編輯器中按下表的步驟進行插入和參數化操作。

  1. 在塊編輯器中，打開“指令” 庫，再打開“基本指令 > 轉換操作” 目錄。使用拖拽方式將 “CONVERT” 指令插入到網絡段中。

  2. 插入指令塊后，指令的數據類型還沒有定義，在 "CONV" 下顯示的是通配符 "??? to ???"。將鼠標指針放在左側的三角形上時，會顯示下拉箭頭。

  3. 點擊左側的箭頭，從下拉菜單中可以給輸入參數“IN” 選擇想要的數據類型（例如，INT）。

  4. 重復上面步驟可以為輸出參數 “OUT” 從右側的下拉菜單中選擇想要轉換的數據類型（例如，REAL）。這個例子就是將一個數據類型為 INT 的數據轉換為數據類型為 REAL 的數據（“Int to Real”）。

  注意

  如果直接通過變量為指令輸入輸出參數，那么步驟 2 到步驟 4 不是必須的，因為轉換指令自動將數據類型設置為變量的數據類型。

  5。給轉換指令的輸入和輸出分配所選擇的變量。為輸入輸出參數后，就可以完成下面的數據轉換，例如：

  從 Int 到 Int, DInt, Real, Bcd16, USint, UInt, UDint, SInt, LReal 和 Char

  從 DInt 到 Int, DInt, Real, Bcd32, USint, UInt, UDint, SInt, LReal 和 Char

  從 Real 到 Int, DInt, Real, USint, UInt, UDint, SInt 和 LReal

  從 USint 到 Int, DInt, Real, USint, UInt, UDint, SInt, LReal 和 Char

  從 UInt 到 Int, DInt, Real, USint, UInt, UDint, SInt, LReal 和 Char

  從 UDint 到 Int, DInt, Real, USint, UInt, UDint, SInt, LReal 和 Char

  從 SInt 到 Int, DInt, Real, USint, UInt, UDint, SInt, LReal 和 Char

  從 LReal 到 Int, DInt, Real, USint, UInt, UDint, SInt 和 LReal

  從 Char 到 Int, DInt, USint, UInt, UDint, SInt 和 Char

  從 BCD16 (16-bit) 到 Int,

  從 BCD32 (32-bit) 到 DInt.

  轉換指令注釋：

  圖. 2 展示了BCD 格式到 Real 和 Byte 到 SInt 的數據格式轉換的例子。

  BCD格式的數據必須先轉換為 Int 或 DInt 格式才能轉換為 REAL 格式，如例子。

  如要實現數據類型 Byte 到 SInt 或 從 Byte 到 USInt， CONVERT 指令需要手動設置 input 和 output 數據類型為 SInt 或 USInt。

  更多的信息可以參見STEP7(TIA Portal)在線幫助 CONVERT: Convert value。

  圖. 2

  實數取整

  下面的指令可以將實數類型的數據取整為一個整數（ INT 或 DINT ），這些指令也在上面描述的“Converters” 目錄中。

  “CEIL ” ：上取整。

  “FLOOR ”： 下取整。

  “ ROUND ”：舍入取整。

  “ TRUNC ”： 截尾取整。

  轉換為 TIME 數據類型

  使用高級指令“T_CONV ” 將 INT 類型的數據轉換為一個時間值（TIME）和進行反向轉換。在轉換為 TIME 數據類型之前必須將所有數據類型（INT，REAL，BCD 等）轉換為DINT。“T_CONV ” 指令在塊編輯器的“擴展指令 > 日期和時間” 指令卡中。

  圖 3 給出了一個將 INT 和 REAL 轉換為 TIME 格式的例子。

  圖. 3

  硬件數據類型 HW_IO 的轉換

  硬件數據類型 HW_IO 是 STEP 7 (TIA Portal) 訪問模板信息時用來識別硬件模板的。這個識別碼是自動分配的，在創建設備時保存在設備的硬件配置中。模塊名作為系統常量放在 "PLC variables" 表中。在相應功能塊中通過模塊名可以直接使用該模塊。

  另外，使用 "IO2MOD" 功能可以從模塊的邏輯輸入地址"InAddress" (E0.0) 確定模塊的硬件標識符 "HWIO" 。直接在功能塊的 "LADDR" 參數直接輸入硬件標識符 "HWIO" 。"LADDR" 參數無需做轉換，因為可以填寫 "HW_IO" 參數，也可以填寫 UINT 數據類型變量。

  圖. 4

  在圖4中是一個 SCL 的程序例子，調用指令 "IO2MOD"。如果功能塊分配參數不正確，變量 "ChangeHWIO" 會顯示報錯代碼。
