6SE6440-2UC17-5AA1

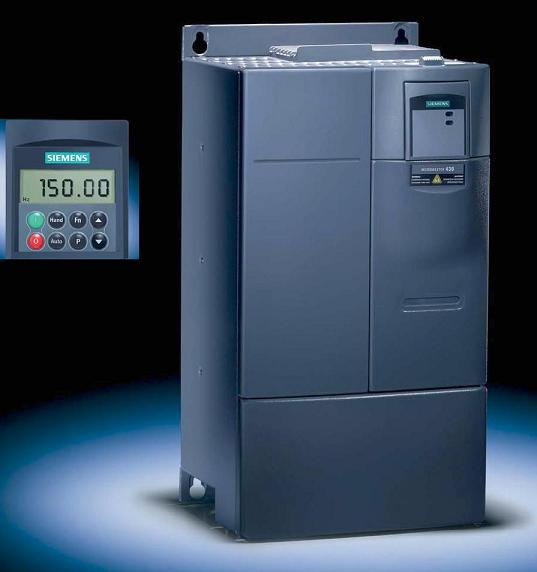

西門子MM440變頻器
在變頻器領域，也存在著一些難以控制的東西。直到西門子功能強大的變頻器問世之后，情況才有了改觀。MICROMASTER 440 是專門針對與通常相比需要更加廣泛的功能和更高動態響應的應用而設計的。這些矢量控制系統可確保一致的高驅動性能，即使發生突然負載變化時也是如此。由于具有快速響應輸入和定位減速斜坡，因此，甚至在不使用編碼器的情況下也可以移動至目標位置。該變頻器帶有一個集成制動斬波器，即使在制動和短減速斜坡期間，也能以突出的精度工作。有這些均可在 0.12 kW (0.16 HP) 直至 250 kW (350 HP) 的功率范圍內實現
變頻器是利用電力半導體器件的通斷作用把電壓、頻率固定不變的交流電變成電壓、頻率都可調的交流電源。是由由主電路和控制帶電路組成的。主電路是給異步電動機提供可控電源的電力轉換部分，變頻器的主電路分為兩類，其中電壓型是將電壓源的直流變換為交流的變頻器，直流回路的濾波部分是電容。電流型是將電流源的直流變換為交流的變頻器，其直流回路濾波部分是電感。它由三部分構成，將工頻電源變換為直流功率的整流部分，吸收在轉變中產生的電壓脈動的平波回路部分，將直流功率變換為交流功率的逆變部分。控制電路是給主電路提供控制信號的回路，它有決定頻率和電壓的運算電路，檢測主電路數值的電壓、電流檢測電路，檢測電動機速度的的速度檢測電路，將運算電路的控制信號放大的驅動電路，以及對逆變器和電動機進行保護的保護電路組成。
現在大多數的變頻器基本都采用交直交方式(VVVF變頻或矢量控制)，將工頻交流電源通過整流器轉換為直流電源，再把直流電源轉換成近似于正弦波可控的交流電以供給電動機。
三相交流電經過VD1～VD6整流后，正極經過RL，RL在這里是防止電流忽然變大。經過RL電流趨于穩定，晶閘管觸點會導通。之后直流電壓加在了濾波電容CF1、CF2上，這兩個電容的作用是讓直流電波形變得更加平滑。之以是兩個電容是由于一個電容的耐壓有限，以用兩個電容串聯起來使用。均壓電阻R1、R2是讓CF1和CF2上的電壓一樣，兩個電容的容量不同的話，分壓就會不同，以各并聯了一個均壓電阻。而中間的放電回路作用則是釋放掉感性負載啟動或停止時的反電勢，用來保護逆變管V1～V6和整流管VD1～VD6。直流母線電壓加到V1～V6六個IGBT上，基極由控制電路控制。控制電路控制某三個管子的導通給電機繞組內提供電流，產生磁場使電機運轉。

6SE6400-1PB00-0AA0
6SE6400-1PC00-0AA0
6SE6400-1PC00-0AA0
6SE6420-2AB13-7AA1
6SE6420-2AB22-2BA1
6SE6440-2UC11-2AA1 0.12 KW
6SE6440-2UC11-2AA1 0.12 KW
6SE6440-2UC12-5AA1 0.25 KW
6SE6440-2UC13-7AA1 0.37 KW
6SE6440-2UC15-5AA1 0.55 KW
6SE6440-2UC17-5AA1 0.75 KW
6SE6440-2UC21-1BA1 1.1 KW
6SE6440-2UC21-5BA1 1.5 KW
6SE6440-2UC22-2BA1 2.2 KW
6SE6440-2UC23-0CA1 3 KW
6SE6440-2UC24-0CA1 4 KW
6SE6440-2UC25-5CA1 5.5 KW
6SE6440-2UC27-5DA1 7.5 KW
6SE6440-2UC31-1DA1 11 KW
6SE6440-2UC31-5DA1 15 KW
6SE6440-2UC31-8EA1 18.5 KW
6SE6440-2UC32-2EA1 22 KW
6SE6440-2UC33-0FA1 30 KW
6SE6440-2UC33-7FA1 37 KW
6SE6440-2UC34-5FA1 45 KW
380~480 3 ac Unfiltered 無內置濾波器
6SE6440-2UD13-7AA1 0.37 KW
6SE6440-2UD15-5AA1 0.55 KW
6SE6440-2UD17-5AA1 0.75 KW
6SE6440-2UD21-1AA1 1.1 KW
6SE6440-2UD21-5AA1 1.5 KW
6SE6440-2UD22-2BA1 2.2 KW
6SE6440-2UD23-0BA1 3 KW
6SE6440-2UD24-0BA1 4 KW
6SE6440-2UD25-5CA1 5.5 KW
6SE6440-2UD27-5CA1 7.5 KW
6SE6440-2UD31-1CA1 11 KW
6SE6440-2UD31-5DA1 15 KW
6SE6440-2UD31-5DB1 15 KW
6SE6440-2UD31-8DA1 18.5 KW
6SE6440-2UD31-8DB1 18.5 KW
6SE6440-2UD32-2DA1 22 KW
6SE6440-2UD32-2DB1 22 KW
6SE6440-2UD33-0EA1 30 KW
6SE6440-2UD33-0EB1 30 KW
6SE6440-2UD33-7EA1 37 KW
6SE6440-2UD33-7EB1 37 KW
6SE6440-2UD34-5FA1 45 KW
6SE6440-2UD34-5FB1 45 KW
6SE6440-2UD35-5FA1 55 KW
6SE6440-2UD35-5FB1 55 KW
6SE6440-2UD37-5FA1 75 KW
6SE6440-2UD37-5FB1 75 KW
6SE6440-2UD38-8FA1 90 KW
6SE6440-2UD38-8FB1 90 KW
6SE6440-2UD41-1FA1 110 KW
6SE6440-2UD41-1FB1 110 KW
6SE6440-2UD41-3GA1 132 KW
6SE6440-2UD41-3GB1 132 KW
6SE6440-2UD41-6GA1 160 KW
6SE6440-2UD41-6GB1 160 KW
6SE6440-2UD42-0GA1 200 KW
6SE6440-2UD42-0GB1 200 KW
500~600V 3 ac Unfiltered 無內置濾波器
6SE6440-2UE17-5CA1 0.75 KW
6SE6440-2UE21-5CA1 1.5 KW
6SE6440-2UE22-2CA1 2.2 KW
6SE6440-2UE24-0CA1 4 KW
6SE6440-2UE25-5CA1 5.5 KW
6SE6440-2UE27-5CA1 7.5 KW
6SE6440-2UE31-1CA1 11 KW
6SE6440-2UE31-5DA1 15 KW
6SE6440-2UE31-8DA1 18.5 KW
6SE6440-2UE32-2DA1 22 KW
6SE6440-2UE33-0EA1 30 KW
6SE6440-2UE33-7EA1 37 KW
6SE6440-2UE34-5FA1 45 KW
6SE6440-2UE35-5FA1 55 KW
6SE6440-2UE37-5FA1 75 KW
208~240 1 ac withfilter 帶內置濾波器
6SE6440-2AB1102AA1 0.12 KW
6SE6440-2AB12-5AA1 0.25 KW
6SE6440-2AB13-7AA1 0.37 KW
6SE6440-2AB15-5AA1 0.55 KW
6SE6440-2AB17-5AA1 0.75 KW
6SE6440-2AB21-1BA1 1.1 KW
6SE6440-2AB21-5BA1 1.5 KW
6SE6440-2AB22-2BA1 2.2 KW
6SE6440-2AB23-0CA1 3 KW
208~240 1/3 ac withfilter 帶內置濾波器
6SE6440-2AC23-0CA1 3 KW
6SE6440-2AC24-0CA1 4 KW
6SE6440-2AC25-5CA1 5.5 KW
380~480V 3 ac withfilter 帶內置濾波器
6SE6440-2AD22-2BA1 2.2 KW
6SE6440-2AD23-0BA1 3 KW
6SE6440-2AD24-0BA1 4 KW
6SE6440-2AD25-5CA1 5.5 KW
6SE6440-2AD27-5CA1 7.5 KW
6SE6440-2AD31-1CA1 11 KW
6SE6440-2AD31-5DA1 15 KW
6SE6440-2AD31-8DA1 18.5 KW
6SE6440-2AD32-2DA1 22 KW
6SE6440-2AD33-0EA1 30 KW
6SE6440-2AD33-7EA1 37 KW
6SE6440-2AD34-5FA1 45 KW
6SE6440-2AD35-5FA1 55 KW
6SE6440-2AD37-5FA1 75 KW
