E4438C參數資料

E4438C參數資料

信號發生器是一種能提供各種頻率、波形和輸出電平電信號的設備。在測量各種電信系統或電信設備的振幅特性、頻率特性、傳輸特性及其它電參數時，以及測量元器件的特性與參數時，用作測試的信號源或激勵源。

信號發生器又稱信號源或振蕩器，在生產實踐和科技領域中有著廣泛的應用。各種波形曲線以用三角函數方程式來表示。能夠產生多種波形，如三角波、鋸齒波、矩形波（含方波）、正弦波的電路被稱為函數信號發生器。

信號源：E8244A（40GHZ）、N5181A、N5182A、N5182B、N5183A、N8257D、N8267D、

R&S信號源：SMB100A、SMF100A、SMF100A、SMBV100A、SMW200A(單口帶B10)、SMW200A（雙口）

1、內部帶有掃頻輸出功能（全頻段掃頻時間小于5秒）

是指低頻信號發生器具有從低頻開始到高頻（或反之）自動變化的功能即完成100Hz——20KHZ中間所有頻率的低到高或高到低的變化過程，而這一次過程的時間為5秒。

2、帶有外部掃頻控制輸入接口（控制信號為電壓0-5V，控制電流小于1mA）

是指低頻信號發生器所輸出的頻率可以由外部進行控制（有外部控制接口），外部控制頻率變化的電壓是0-5V，控制電流小于1mA。當外部控制電壓在0-5V變化時，低頻信號發生器可以輸出可以在100HZ到20KHZ之間變化。

主要特性與技術指標

信號特征

250 kHz ～ 1、2、3.4 或 6 GHz

+17 dBm 輸出功率

1 GHz 和 20 kHz 偏置時，相位噪聲小于 -134 dBc（典型值）

調制和掃描

 E4438C參數資料

AM、FM、?M 和脈沖

ASK、FSK、MSK、PSK、QAM 、定制 I/Q

頻率和功率的步進掃描或列表掃描

基帶生成和信號生成

80 MHz 雙模內置基帶發生器：任意波形和實時 I/Q 信號

64Msa 回放存儲器和 1 Gsa 存儲器

生成參考信號：LTE、HSPA+、WiMAX?、WLAN、DVB-H、GPS/GNSS、MATLAB 等 - Signal Studio

使用 N5102A 的數字 I/O、MIMO 衰落和射頻至射頻衰落以及PXB 基帶發生器和通道仿真器完成多通道基帶生成

自動和通信接口

10BaseT LAN 和 GPIB

SCPI 和 IVI-COM 驅動程序

向后兼容 ESG、PSG 和 8648 信號發生器

 E4438C參數資料

描述

射頻性能和的基帶生成

 E4438C參數資料

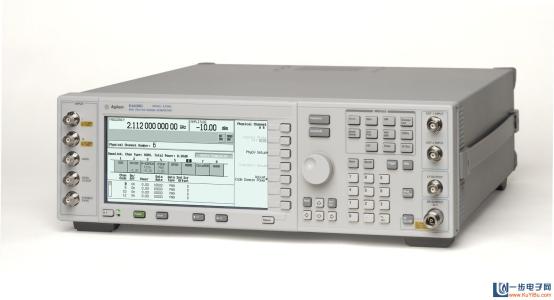

Agilent E4438C ESG 矢量信號發生器將優異的射頻性能與的基帶信號生成能力相結合，能夠在基帶、中頻和高達 6 GHz 射頻頻率上提供已校準的測試信號。由于采用了具備任意波形和實時 I/Q 能力的內置基帶發生器、大量波形回放和存儲器以及寬射頻調制帶寬，E4438C ESG 可用來測試當前的復雜無線系統及其器件。

采用模塊化架構，滿足您的測試要求

E4438C ESG 是一種具有極強適應能力和多種可選功能的平臺，它支持您針對各種基帶和射頻測試應用進行儀器定制，包括簡單的失真測試、常見故障診斷、基帶編碼算法開發、先進的收發信機設計驗證以及大規模制造。借助其模塊化架構，它還能根據您當前所需的性能水平和信號生成能力輕松地完成儀器配置，并通過選件在未來進行升級。

過渡至新型 MXG X 系列信號發生器，生成真正的性能

 E4438C參數資料

新型 MXG 在各個方面均超過了 ESG 的性能——功率、ACPR、EVM、相位噪聲、帶寬和存儲器深度——并提供廣泛的信號仿真功能，以及實時波形和任意波形生成功能

Ordering Information 1

Performance enhancement

options

System accessories

Embedded signal creation

software 3, 4

PC-based signal creation

software 3, 4

Baseband products 5

?  501 1 GHz frequency range

?  502 2 GHz frequency range

?  503 3 GHz frequency range

?  504 4 GHz frequency range

?  506 6 GHz frequency range [requires option UNJ, includes mechanical attenuator]

?  UNB High output power with mechanical attenuator [optional with 501, 502, 503, 504]

[included with 506]

?  UNJ Enhanced phase noise performance [includes 1E5]

?  1E5 High-stability time base

?  1EM Moves all front panel connectors to rear

?  003 2 Enables ESG digital outputs with N5102A

?  004 2 Enables ESG digital inputs with N5102A

?  601 Internal baseband generator with 8 MSa and digital bus capability [40 MB] of memory

?  602 Internal baseband generator with 64 MSa and digital bus capability [320 MB] of memory

?  005 3 6 GB internal hard drive

?  UN7 Internal bit-error-rate analyzer

?  1CP Rack mount kit with handles

?  1CN Front handle kit

?  E4438C-400 3GPP W-CDMA with HSDPA

?  E4438C-401 cdma2000 and IS-9

?  E4438C-402 TDMA (GSM, GPRS, EDGE, EGPRS, DADC, PCD, PHS,DECT)

?  E4438C-403 calibrated noise

?  E4438C-409 GPS

?  E4438C-422 scenario generator for GPS

?  E4438C-221 to 229 waveform license 5-packs

?  E4438C-250 to 259 waveform license 50-packs

?  E4438C-407 Signal Studio for S-DMB

?  E4438C-419 Signal Studio for 3GPP W-CDMA HSPA

?  E4438C-SP1 Signal Studio for Jitter Injection

?  N7600B Signal Studio for 3GPP W-CDMA FDD

?  N7601B Signal Studio for 3GPP2 CDMA

?  N7602B Signal Studio for GSM/EDGE

?  N7606B Signal Studio for Bluetooth ?

?  N7611B Signal Studio for Broadcast Radio

?  N7612B Signal Studio for TD-SCDMA

?  N7613A Signal Studio for 802.16-2004 (WiMAX ? )

?  N7615B Signal Studio for 802.16 WiMAX

?  N7616B Signal Studio for T-DMB

?  N7617B Signal Studio for 802.11 WLAN

?  N7620A Signal Studio for Pulse Building

?  N7621B Signal Studio for Multitone Distortion

?  N7622A Signal Studio Toolkit

?  N7623B Signal Studio for Digital Video

?  N7624B Signal Studio for 3GPP LTE

?  N7625B Signal Studio for 3GPP LTE TDD

?  N5102A digital signal interface module

?  N5106A PXB baseband generator and channel emulator
