產品名稱：壽力減壓閥、壽力調壓閥、壽力壓力控制閥

產品型號：048059

適用機型：壽力螺桿空壓機

用途:壓力調節

壽力壓力控制閥的作用：

壽力壓力控制閥又稱調壓閥，是空壓機氣控系統的重要元件之一。壓力控制閥的主要功能是調節空壓機進氣閥的閥片開度，改變空壓機進氣量從而達成調節壓縮空氣壓力的作用，另一項功能是調節螺旋閥的開度，旁通部分壓縮空氣至壓縮主機進氣端，實現調節壓力的目標。壓力調節器的動作值可通過調節閥體底部的螺栓深淺加以改變。

壽力壓力控制閥的壓力調節：

壓差調節：壓差是運行壓力與小運行壓力之間的差值，一般設定為 10 psig（0.7bar）；

1、取下壓力調節開關的蓋子；

2、通過壓力范圍調節螺釘，選定運行壓力。逆時針旋轉減少設定值；

3、關上供氣閥，當管線壓力達到 118 psig（8.2bar）時。壓力控制閥應將控制氣送入進氣閥，減少進氣閥的開度。如果管線壓力繼續上升或進氣閥不動作，按第 2 步進行調整。調整好以后，管線壓力應在118psig（8.2bar）左右，而進氣處應有1.00in.Hg(2.54cm)的真空度；

4、仍然不要打開供氣閥，讓管線壓力繼續上升，當管線壓力達到125 psig（8.6bar）時，進氣閥應完全關閉。進氣處的真空度大約為 25.00(63.5cmHg)in.Hg。機組開始卸載；

5、打開供氣閥，讓管線壓力降到 115 psig（7.9bar）檢查機組是否開始加載運行。反復加載、卸載幾次，檢查所設定的壓力是否正確。應在 125 psig（8.6bar）卸載，然后檢查卸載時的油氣分離罐壓力。停機，打開壓力控制閥開關的蓋子，取出任一根連接觸點的導線，用絕緣膠布包好。為獲取正確讀數，管線應保持 80 psig（5.5bar）壓力。壓力控制閥的調整起動壓縮機，調節管線供氣閥，維護壓縮機的管線壓力在設定的范圍之內（例 115psig）轉動壓力控制閥螺釘直到有氣體從節流孔中冒出。

壽力壓力控制閥分析與排除：

癥 狀                                                         可能原因                                   排 除 方 法

壓縮機無法                                               壓力控制閥失靈                   調整壓力控制閥（見維護與保養）

達到供氣壓力                                            壓力控制閥損壞                   檢查膜片，如果損壞，更換
管線壓力高于卸載壓力設置值                     壓力控制閥損壞                   檢查隔膜，如損壞，更換

排氣壓力（罐壓）P1過高                           壓力控制閥失效                   檢查壓力控制閥

供氣壓力低于額定排氣壓力                        進氣閥不能完全打開             檢查進氣閥的動作和調壓閥的置

壽力壓力控制閥的保養：一般只需更換擋圈、隔膜和密封墊。

保養工作可按以下步驟進行：

1、擰開鎖緊螺母，逆時針轉動調節螺釘，直到彈簧松弛；

2、取出彈簧座，彈簧和隔膜組件；

3、取出密封墊和擋圈；

4、松開閥盤上的螺母，取出閥盤，隔膜和螺栓等；

5、換上新的擋圈，隔膜和密封墊；

6、重新組裝壓力控制閥。

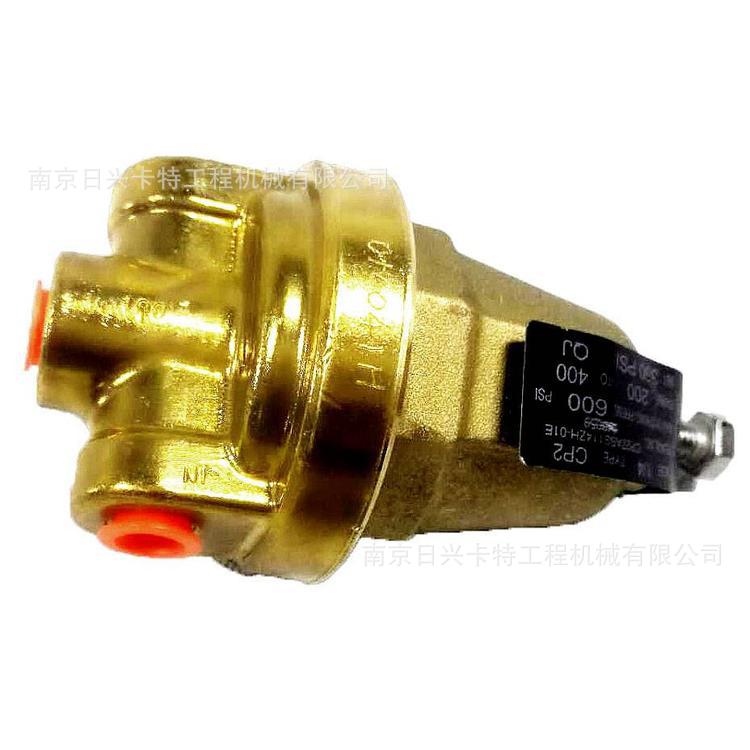

產品細節展示
