1 概述
1.1 產品特點
LBG1系列礦用隔爆型高壓電纜連接器（以下簡稱連接器）是由導電桿為公用連接件的兩段完全相同的部分組成，每一部分又包括電纜引入裝置、絕緣子和靜觸頭；
連接器的絕緣子選用性能優良的絕緣材料（DMC）一次壓制成型，絕緣性能強，機械強度高；
連接器用于防止電纜拔脫的壓板設計成帶有弧形溝槽的鑄件，極大地提高了壓線的可靠性；
絕緣子采用內部卡簧固定于隔爆外殼上，避免與外界直接連通，安全可靠，又便于拆裝；
隔爆外殼采用Q235A鋼板，用二氧化碳?xì)怏w保護焊自動焊接而成，焊縫平整飽滿，結實可靠；
1.2 主要用途及適用范圍
連接器適用于含有甲烷或煤塵爆炸危險的煤礦井下，用于3.3kV～10kV各種橡套電纜、交聯電纜等電纜間的終端連接，也可將其一半防爆聯接筒接到移動變電站的高壓開關上，作為移動變電站進線電纜接線之用，以便互相插接。
1.3 使用條件
連接器在下列條件下能正常工作：
a) 環境氣壓：86kPa～110kPa；
b) 環境溫度-20℃～+40℃；
c) 空氣相對濕度不大于95%(+25℃時)；
d) 具有甲烷爆炸性氣體混合物的煤礦井下；
e) 無顯著搖動和劇烈沖擊振動的環境；
f) 在無破壞絕緣的氣體或蒸汽的環境中；
g) 能防止滴水的地方；
h) 污染等級：3級；
i) 安裝類別：Ⅲ。
1.4 執行標準
GB3836.1-2010 爆炸性環境 第1部分：設備 通用要求
GB3836.2-2010 爆炸性環境 第2部分：由隔爆外殼“d”保護的設備
GB3836.3-2010 爆炸性環境 第3部分：由增安型“e”保護的設備
MT/T947-2005 煤礦用隔爆型高壓電纜連接器
Q/SZ811-2003 礦用隔爆型高壓電纜連接器
1.5 產品型式
連接器的防爆型式為礦用隔爆型，防爆標志為“ExdIMb”。
1.6 型號含義
礦用隔爆型高壓電纜連接器
L B G 1 － □ / □
2 技術特征
2.1 主要技術參數見表1
表1
|
接線盒型號 |
額定電壓 kV |
額定電流 A |
回路電阻 μΩ |
引入最大電纜外徑/mm |
最大外形尺寸 mm |
質量 kg |
|
LBG1-400/10 |
10 |
400 |
≤500 |
φ78 |
1116×φ210 |
50 |
|
LBG1-200/10 |
10 |
200 |
||||
|
LBG1-400/6 |
6 |
400 |
||||
|
LBG1-315/6 |
6 |
315 |
2.2 連接器能承受表2規定的額定短時耐受電流和額定峰值耐受電流試驗，額定短路持續時間為2s。
表2
|
額定電流/A |
額定短時耐受電流/kA |
額定峰值耐受電流/kA |
|
315 |
3.15 |
7.88 |
|
400 |
6.3 |
15.75 |
3 結構特征

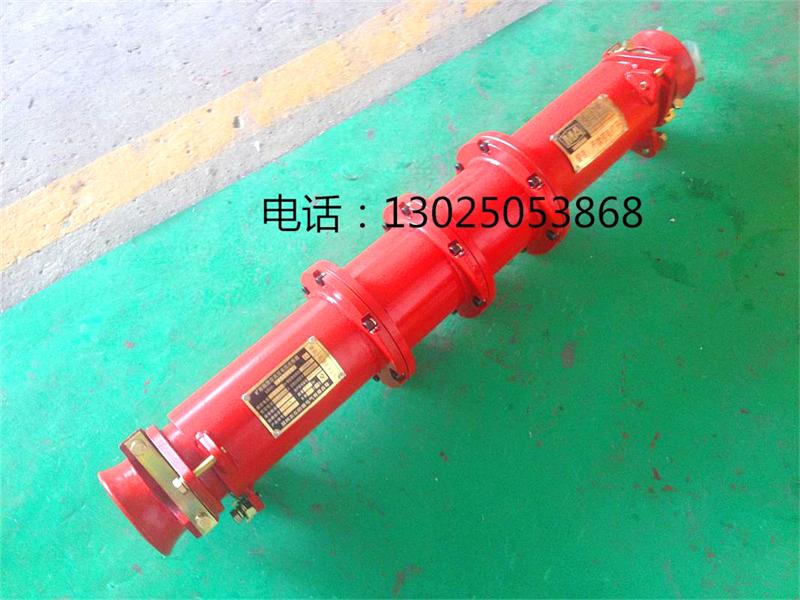

連接器呈長圓筒型，由電纜引入裝置、聯接體及裝于連接體上的絕緣子、主導電桿、輔助觸頭、內外接地裝置、標牌等部分組成。外表噴涂紅色磁漆，整體簡潔美觀（連接器外形見圖1）。
