1 概述
1.1 產品特點
LBG1系列礦用隔爆型高壓電纜連接器（以下簡稱連接器）是由導電桿為公用連接件的兩段完全相同的部分組成，每一部分又包括電纜引入裝置、絕緣子和靜觸頭；
連接器的絕緣子選用性能優良的絕緣材料（DMC）一次壓制成型，絕緣性能強，機械強度高；
連接器用于防止電纜拔脫的壓板設計成帶有弧形溝槽的鑄件，極大地提高了壓線的可靠性；
絕緣子采用內部卡簧固定于隔爆外殼上，避免與外界直接連通，安全可靠，又便于拆裝；
隔爆外殼采用Q235A鋼板，用二氧化碳氣體保護焊自動焊接而成，焊縫平整飽滿，結實可靠；
1.2 主要用途及適用范圍
連接器適用于含有甲烷或煤塵爆炸危險的煤礦井下，用于3.3kV～10kV各種橡套電纜、交聯電纜等電纜間的終端連接，也可將其一半防爆聯接筒接到移動變電站的高壓開關上，作為移動變電站進線電纜接線之用，以便互相插接。
1.3 使用條件
連接器在下列條件下能正常工作：
a) 環境氣壓：86kPa～110kPa；
b) 環境溫度-20℃～+40℃；
c) 空氣相對濕度不大于95%(+25℃時)；
d) 具有甲烷爆炸性氣體混合物的煤礦井下；
e) 無顯著搖動和劇烈沖擊振動的環境；
f) 在無破壞絕緣的氣體或蒸汽的環境中；
g) 能防止滴水的地方；
h) 污染等級：3級；
i) 安裝類別：Ⅲ。
1.4 執行標準
GB3836.1-2010 爆炸性環境 第1部分：設備 通用要求
GB3836.2-2010 爆炸性環境 第2部分：由隔爆外殼“d”保護的設備
GB3836.3-2010 爆炸性環境 第3部分：由增安型“e”保護的設備
MT/T947-2005 煤礦用隔爆型高壓電纜連接器
Q/SZ811-2003 礦用隔爆型高壓電纜連接器
1.5 產品型式
連接器的防爆型式為礦用隔爆型，防爆標志為“ExdIMb”。
1.6 型號含義
礦用隔爆型高壓電纜連接器
L B G 1 － □ / □
2 技術特征
2.1 主要技術參數見表1
表1
|
接線盒型號 |
額定電壓 kV |
額定電流 A |
回路電阻 μΩ |
引入最大電纜外徑/mm |
最大外形尺寸 mm |
質量 kg |
|
LBG1-400/10 |
10 |
400 |
≤500 |
φ78 |
1116×φ210 |
50 |
|
LBG1-200/10 |
10 |
200 |
||||
|
LBG1-400/6 |
6 |
400 |
||||
|
LBG1-315/6 |
6 |
315 |
2.2 連接器能承受表2規定的額定短時耐受電流和額定峰值耐受電流試驗，額定短路持續時間為2s。
表2
|
額定電流/A |
額定短時耐受電流/kA |
額定峰值耐受電流/kA |
|
315 |
3.15 |
7.88 |
|
400 |
6.3 |
15.75 |
3 結構特征

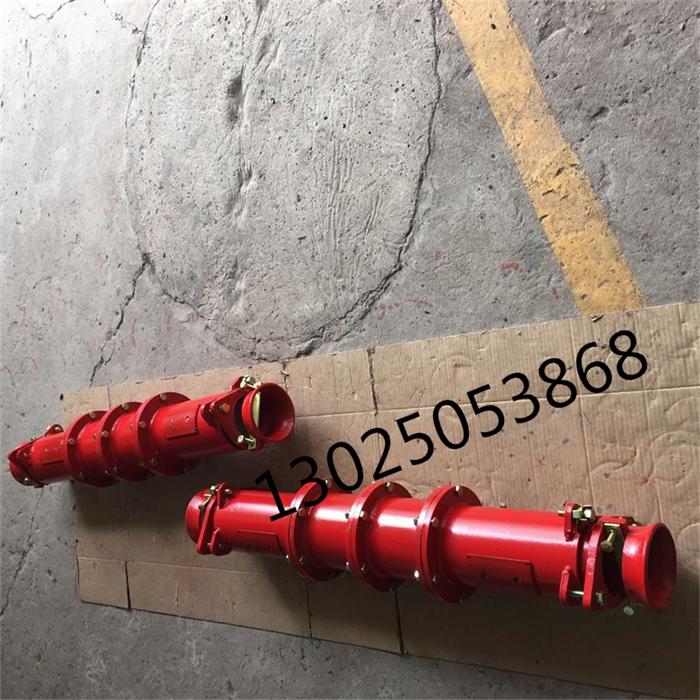

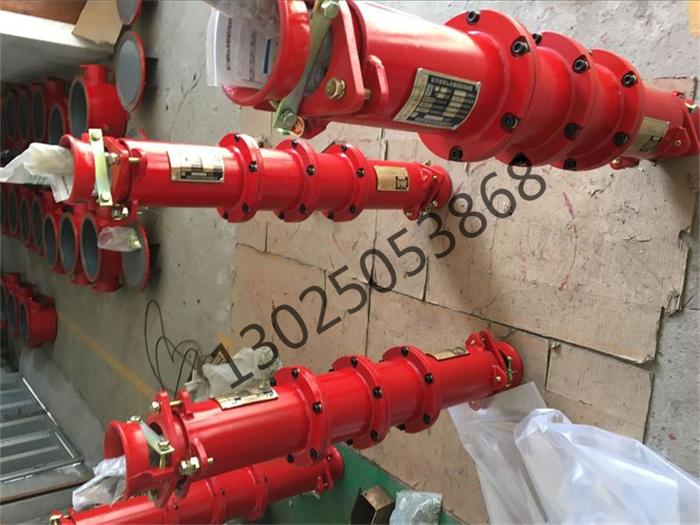

連接器呈長圓筒型，由電纜引入裝置、聯接體及裝于連接體上的絕緣子、主導電桿、輔助觸頭、內外接地裝置、標牌等部分組成。外表噴涂紅色磁漆，整體簡潔美觀（連接器外形見圖1）。
4 安裝使用
連接器的安裝必須在切斷電源后進行！
安裝前務必確認電源電壓與連接器的額定工作電壓相符，實際工作電流不大于連接器的額定工作電流，否則不可安裝使用。
電纜與連接器的安裝工作可在井上進行，也可在井下進行，安裝應首先對電纜仔細進行檢查，其護套應完整無損，芯線應沒有潮氣侵入。查看連接器的外殼是否有破損，標志牌，警告牌及緊固件是否完整。如果一切正常，用扳手拆掉聯接體間的聯接螺栓，把連接器從中間分開，用附帶的卡簧鉗把絕緣體拆下，然后用附帶的專用套筒把主靜觸頭拆下，然后按以下程序進行電纜的安裝。
5 故障分析及排除
連接器的常見故障分析及排除方法見表3
表3
|
故障現象 |
原因分析 |
排除方法 |
|
溫度過高或局部過熱 |
電纜與靜觸頭間的壓緊力不夠或松動 |
緊固靜觸頭上壓緊電纜頭的特殊緊定螺釘 |
|
電纜頭與靜觸頭間的接觸長度不夠 |
重新壓線，確保電纜頭與靜觸頭間的接觸長度達到30mm |
|
|
負荷偏大，電纜截面積不夠 |
調整負荷，或更換大電流規格的電纜和連接器 |
6 保養、維修
00001——警告：嚴禁帶電打開!嚴禁損傷隔爆面！
00002——保養、維修連接器時必須切斷上級電源!確保在無殘余電壓的情況下進行！殘余電壓應采用可靠的方法進行放電清除。
00003——連接器的定期檢查應與電纜同時進行，如發現溫度超過80℃時，應檢查靜觸頭與動觸頭、電纜主芯線之間接觸是否可靠。
00004——保養、維修連接器時要對橡膠密封圈進行檢查，若出現老化變形，應向廠家購買更換。
00005——保養、維修后隔爆面應涂防銹油。
7 安全警示及注意事項
00006——投入使用前應仔細檢查，必須在全線插接完成后方可送電。
00007——安裝時壓盤不能壓得太緊，以免芯線變形破壞絕緣。
00008——連接器應可靠接地，所有保護接地裝置（包括電纜的鎧裝、鉛皮、接地芯線）應與主接地極連接成一個總接地網。
00009——連接器若出現故障，應由授權的專業人員維修，嚴禁存在故障的連接器下井使用!
00010——嚴禁隨意改變連接器的結構或零部件！
00011——連接器拔開后，如暫時不用，必須用端蓋將其密封，以免觸摸臟污及潮氣侵入。
8 包裝、運輸、貯存要求
連接器用塑料袋套裝后，裝在木箱中。
在運輸過程中，連接器不許受劇烈機械沖擊、曝曬和雨淋，嚴防摔擲、翻滾、重壓。
連接器應貯存在壞境溫度0～40℃、干燥、清潔及通風良好、無腐蝕性介質的倉庫內。
