LBG1高壓連接器 200A礦用連接器 10KV隔爆型連接器

LBG1系列礦用隔爆型高壓電纜連接器（以下簡稱連接器）是由導電桿為公用連接件的兩段完全相同的部分組成,每一部分又包括電纜引入裝置,絕緣子和靜觸頭；

連接器的絕緣子選用性能優良的絕緣材料（DMC）一次壓制成型,絕緣性能強,機械強度高；

連接器用于防止電纜拔脫的壓板設計成帶有弧形溝槽的鑄件,極大地提高了壓線的可靠性；

絕緣子采用內部卡簧固定于隔爆外殼上,避免與外界直接連通,安全可靠,又便于拆裝；

隔爆外殼采用Q235A鋼板,用二氧化碳?xì)怏w保護焊自動焊接而成,焊縫平整飽滿,結實可靠；

1.1　主要用途及適用范圍

連接器適用于含有甲烷或煤塵爆炸危險的煤礦井下,用于3.3kV～10kV各種橡套電纜,交聯電纜等電纜間的終端連接,也可將其一半防爆聯接筒接到移動變電站的高壓開關上,作為移動變電站進線電纜接線之用,以便互相插接。

1.2　使用條件

連接器在下列條件下能正常工作：

a) 環境氣壓：86kPa～110kPa；

b) 環境溫度-20℃～ 40℃；

c) 空氣相對濕度不大于95%( 25℃時)；

d) 具有甲烷爆炸性氣體混合物的煤礦井下；

e) 無顯著搖動和劇烈沖擊振動的環境；

f) 在無破壞絕緣的氣體或蒸汽的環境中；

g) 能防止滴水的地方；

h) 污染等級：3級；

i) 安裝類別：Ⅲ。

1.3　執行標準

GB3836.1-2010 爆炸性環境 第1部分：設備 通用要求

GB3836.2-2010 爆炸性環境 第2部分：由隔爆外殼“d”保護的設備

GB3836.3-2010 爆炸性環境 第3部分：由增安型“e”保護的設備

MT/T947-2005 煤礦用隔爆型高壓電纜連接器

Q/SZ811-2003 礦用隔爆型高壓電纜連接器

1.4　產品型式

連接器的防爆型式為礦用隔爆型,防爆標志為“ExdIMb”。

2　技術特征

2.1　主要技術參數見表1

表1　

2.2　連接器能承受表2規定的額定短時耐受電流和額定峰值耐受電流試驗,額定短路持續時間為2s。

表2　

3　結構特征

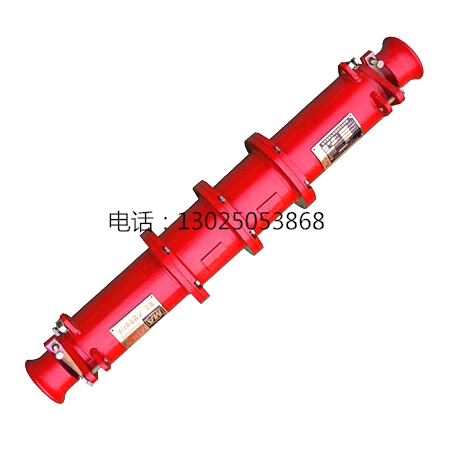

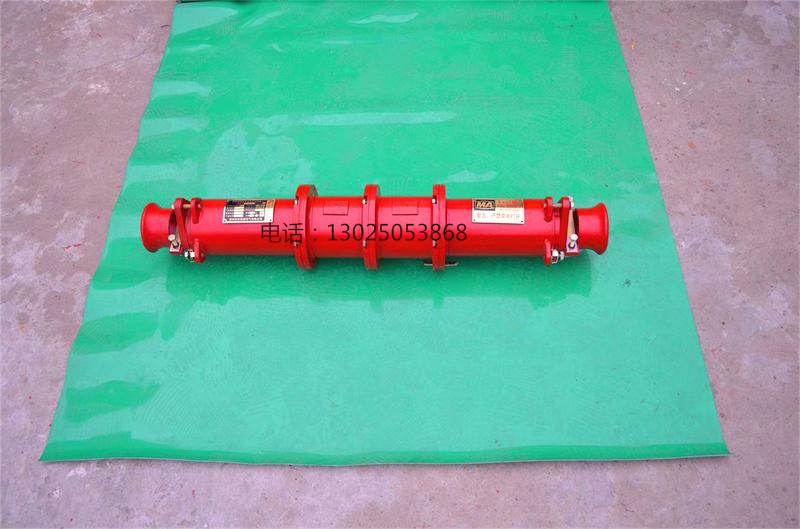

連接器呈長圓筒型,由電纜引入裝置,聯接體及裝于連接體上的絕緣子,主導電桿,輔助觸頭,內外接地裝置,標牌等部分組成。外表噴涂紅色磁漆,整體簡潔美觀（連接器外形見圖1）。

4　安裝使用

連接器的安裝必須在切斷電源后進行！

安裝前務必確認電源電壓與連接器的額定工作電壓相符,實際工作電流不大于連接器的額定工作電流,否則不可安裝使用。

電纜與連接器的安裝工作可在井上進行,也可在井下進行,安裝應首先對電纜仔細進行檢查,其護套應完整無損,芯線應沒有潮氣侵入。查看連接器的外殼是否有破損,標志牌,警告牌及緊固件是否完整。如果一切正常,用扳手拆掉聯接體間的聯接螺栓,把連接器從中間分開,用附帶的卡簧鉗把絕緣體拆下,然后用附帶的專用套筒把主靜觸頭拆下,然后按以下程序進行電纜的安裝。

4.2　包纏應力錐

在距電纜端部178mm處,用丁基自粘橡膠帶包成D＝d 12,L=40mm的應力錐,然后用半導體膠布帶纏繞一層,并用14＃～16＃熔斷絲在靠近電纜根部一側的應力錐表面上纏繞到根部。除應力錐部分外,用丁基自粘橡膠帶纏繞三層,三根主芯線除端部35mm長度范圍外,全部用聚乙烯帶包纏1～2層。

4.3　澆注電纜頭

首先將橡膠密封圈套入電纜,并將電纜穿入聯通節（即接線腔）內,電纜伸出部分為277mm左右,然后在其根部52mm處澆注環氧樹脂（環氧樹脂為無錫縣塑料制品電力電纜附件廠出品,該樹脂包括內瓶－固化劑,外瓶－環氧樹脂復合物兩部分）,澆注環氧樹脂的工藝如下：

在電纜頭根部套上大小合適的塑料或橡膠漏斗；

打開小蓋,取出小瓶；

攪拌外瓶中的環氧樹脂復合物,使其均勻；

將內瓶中的固化劑注入外瓶,并均勻攪拌8～10min;

旋緊瓶蓋,剪掉瓶嘴,將環氧樹脂注入漏斗內,20～40min后樹脂固化,去掉漏斗即可接線,安裝。

4.4　接線

4.4.1　接電纜主芯

將靜觸頭上的特殊壓線螺釘旋松,把已剝好的主芯線頭插入電纜的安裝孔內。用專用工具（內六角扳手）將特殊壓線螺釘旋緊使主芯線被夾緊壓牢為止（電纜頭最好能搪錫）。

將接好線的靜觸頭穿入絕緣子上的主芯線孔內,并在另一端用特殊螺母鎖緊。

重復上述步驟接好其它兩芯。

4.5　檢查接線腔內三根主芯線的裸露帶電部位到內壁的電氣間隙應不小于100mm（10kV）或60mm(6kV),爬電距離應不小于140mm（10kV）或90mm(6kV),如不符合要求應重新調整。

4.7　安裝完的連接器各隔爆面的隔爆間隙不得大于0.4mm,否則不得下井使用。

注意：接好線的連接器如果暫時不用,則須將敞開的一端用端蓋密封；連接器應懸掛在沒有淋水的巷道側壁上,在線路安裝完畢后,必須將連接器兩端的外接地與井下接地可靠的連接。

5　故障分析及排除

連接器的常見故障分析及排除方法見表3

表3
