電機技術參數：

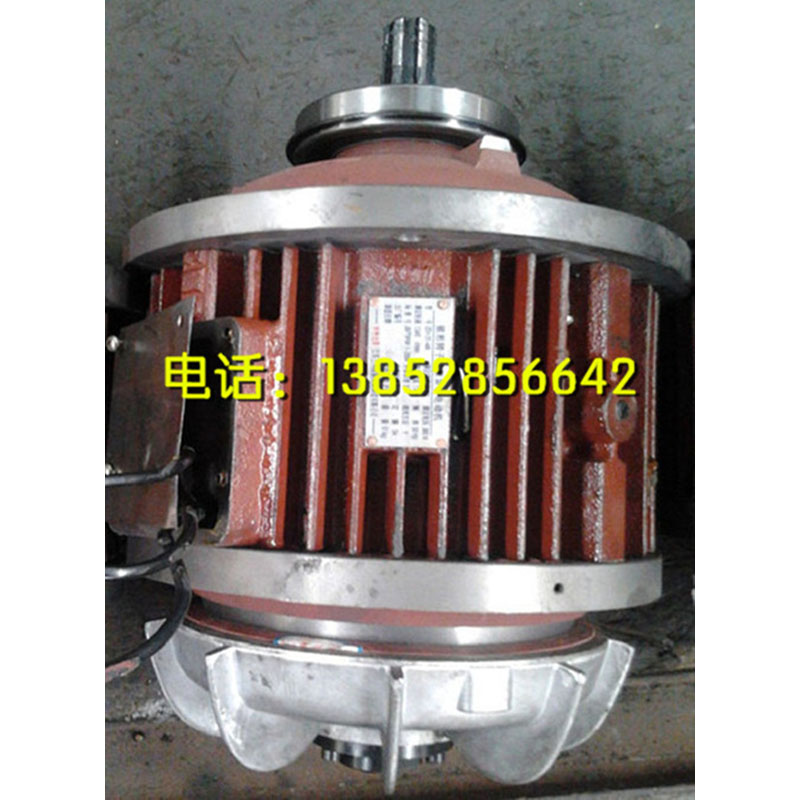

江蘇三馬HM 16T,20T,25T,32T,40T電動葫蘆上下慢速用電機ZDM31-4 3KW電動機，轉速1380轉，額定電壓380伏，3相。
錐形轉子電動機的制動裝置由套在電機轉子上的制動彈簧、風扇制動輪和鎖母組成。電動機運行時，錐形轉子電動機的氣隙磁場產生軸向磁拉力，壓縮制動彈簧，使風扇制動輪與電機端蓋上的制動環脫開，電機能自由轉動。斷電時，軸向磁拉力消失，轉子在制動彈簧的推力下產生軸向移動，使風扇制動輪壓緊制動環，產生摩擦力，迫使電機迅速停轉并綁住轉子，以防止起吊的重物下落，保障安全。
電機剖面圖:
電機風葉制動輪調整方法;
電動葫蘆使用一段時間后，如出現制動不可靠、下滑距離超過規定要求時，須對電機的風葉制動輪調整：
1.檢查風葉制動輪里制動環是否磨損過大或者已經斷裂。
2.檢查風葉制動輪是否和鋁合金體之間打滑松動磨損。
3.如制動環已經磨損，10t電動葫蘆13KW以下電機可折下鎖緊螺母，向外擰緊兩圈，裝上鎖緊螺母后，觀察電機的軸向竄動在2-5mm之間為佳。
產品價格為含稅價格。
本公司專業經營電動單梁起重機、行車、天車、江蘇三馬電動葫蘆用錐形轉子電動機
型號參數：
|
規格型號
|
額定
功率
kW
|
額定
電流
A
|
額定
轉速
r/min
|
起動
轉矩
|
起動
電流
A
|
效率
%
|
功率
因素
cosφ
|
磁拉力
kg
|
制動
力矩
N·m
|
|
額定
轉矩
|
|||||||||
|
ZDMI12-4
|
0.4
|
0.72
|
1380
|
2
|
4
|
65
|
0.64
|
10.2
|
1.86
|
|
ZDMI12-4F1
|
0.5
|
1.25
|
1380
|
2
|
7
|
67
|
0.72
|
15
|
4.41
|
|
ZDMI21-4
|
0.8
|
2.4
|
1380
|
2.5
|
13
|
70
|
0.72
|
24
|
8.34
|
|
ZDMI22-4
|
1.5
|
4.3
|
1380
|
2.5
|
24
|
72
|
0.74
|
36
|
16.67
|
|
ZDMI23-4
|
2.2
|
6.0
|
1380
|
2.7
|
33
|
74
|
0.75
|
|
26.67
|
|
ZDYI11-4
|
0.2
|
0.72
|
1380
|
2
|
4
|
65
|
0.64
|
10.2
|
|
|
ZDYI12-4
|
0.4
|
1.25
|
1380
|
2
|
7
|
67
|
0.72
|
15
|
|
|
ZDYI21-4
|
0.8
|
2.4
|
1380
|
2.5
|
13
|
70
|
0.72
|
24
|
|
|
ZDYI22-4
|
1.5
|
4.3
|
1380
|
2.5
|
24
|
72
|
0.74
|
36
|
|
|
ZDYI23-4
|
2.2
|
6.0
|
1380
|
2.7
|
33
|
74
|
0.75
|
|
|
|
ZDYI31-4
|
3.0
|
7.6
|
1380
|
2.7
|
42
|
79
|
0.77
|
74
|
|
|
ZDYI32-4
|
4.5
|
11
|
1380
|
2.7
|
62
|
78
|
0.80
|
98
|
|
|
ZDYI41-4
|
7.5
|
18
|
1400
|
3
|
100
|
79
|
0.80
|
153
|
