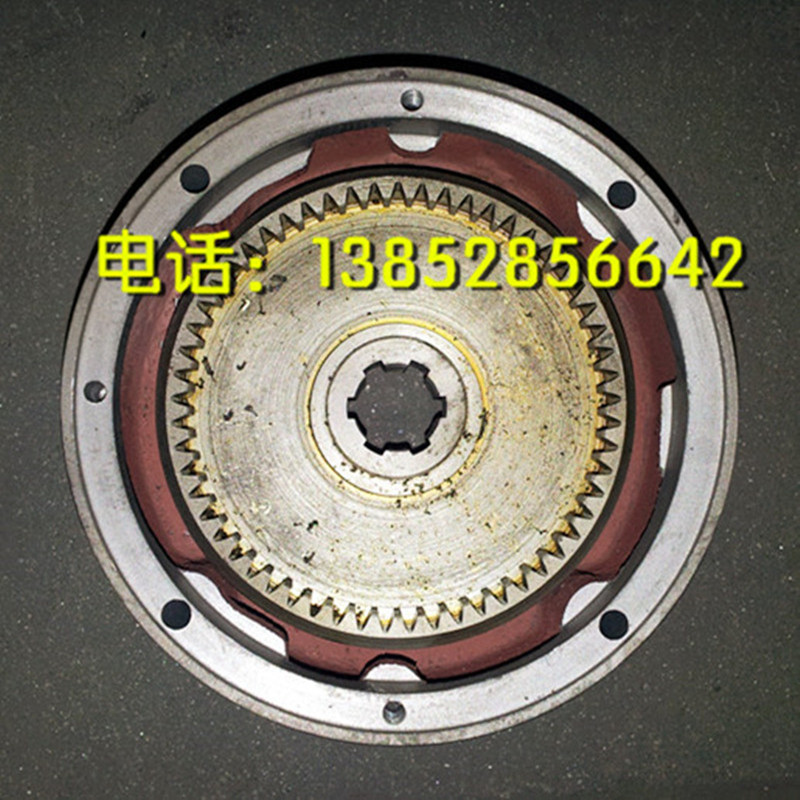

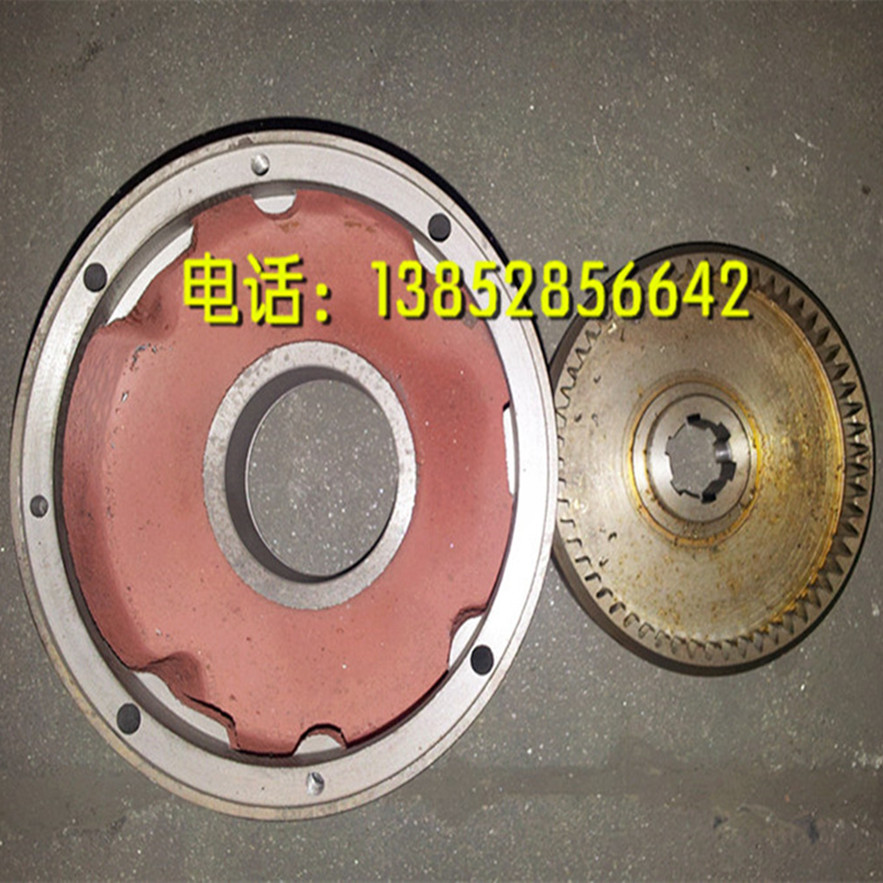

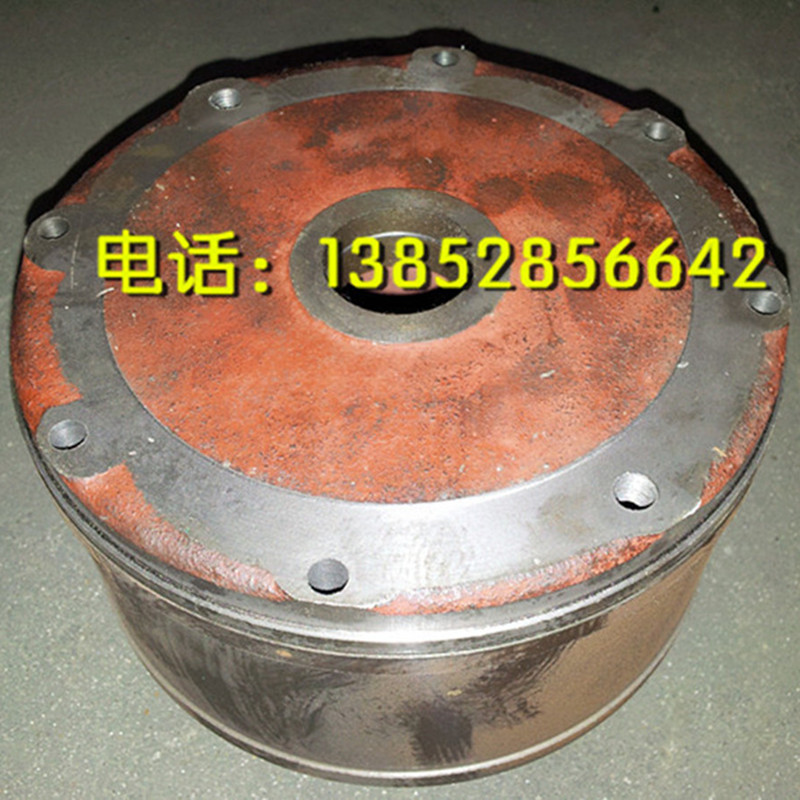

江蘇三馬2T噸電動葫蘆原廠減速齒輪箱

電動葫蘆減速器有漸開線外嚙合齒輪傳動和行星齒輪傳動兩類。目前采用最多的是漸開線外嚙合輸入軸與輸出軸同軸型減速器。它與行星齒輪傳動相比，具有制造簡單、維修方便、效率高等優點。CD1型和MD1型電動葫蘆都采用三級斜齒輪傳動減速器。由圖5-3可見減速器的輸入軸5是通過剛性聯軸器4、中間軸3、彈性聯軸器2與其中電機軸相連，經三級齒輪減速，由輸出軸6驅動卷筒8轉動。輸出軸6是個長鍵套筒軸（或稱空心軸）。它的一端花鍵與減速器最后一級大齒輪相連，另一端花鍵與卷筒連接，輸出軸空套在輸入軸上，構成輸入軸與輸出軸為同軸型的結構。為使減速器的構造緊湊，所有齒輪和軸都用優質碳素鋼或合金鋼（鎳鉻鋼、鉻鋼）制造，齒輪表面采用滲碳法提高表面硬度HRC＞50，從而提高了它的耐磨性和使用壽命。減速器配用的軸承全部為滾動軸承。減速器全部傳動件裝在箱體內自成一個部件，折裝較為方便。
