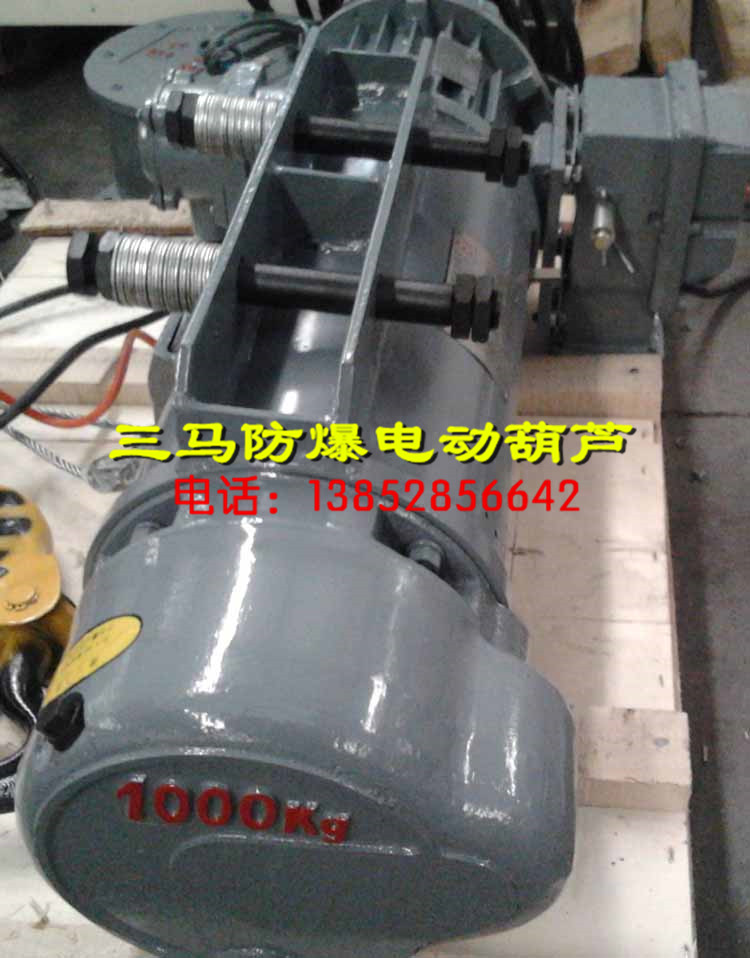

供應江蘇三馬BCD1型1T24M防爆電動葫蘆 化工廠專用隔爆型電動

CD1、MD1型電動葫蘆常配套安裝在單梁橋式起重機上，或單獨安裝在架空工字鋼上，作為吊運重物的起重設備，亦可稍經改造直接安裝在固定架上，作為重物的起吊設備.

本公司生產的0.5、1、2、3、5、8、10、12.5、16、20噸十種重量的電動葫蘆，葫蘆按起升高度又分為6米、9米、12米三種標準葫蘆和18米、24米、30米三種超高型葫蘆。所有電動葫蘆均按中級工作制度設計。

以上兩種型號又有以下類型：

A式：固定式?jīng)]有運行機構，有上下左右四種不同方向的固定方式。

D式：裝有電動運行小車，使用與工字鋼軌或單梁起重機配套使用。

二. 構造特征

特點：

1.結構有減速器、運行機構、卷筒裝置、吊鉤裝置、聯軸器、慢速驅動裝置(僅MD1型有)、軟纜電流引入器、限位器、電動機九個主要部件組成。在使用和維護中非常便利，能縮短產品檢修周期。

2.采用錐形制動電動機。

3.起升速度有常速（CD1型）和常、慢速兩種速度（MD1型），由控制按鈕控制操

作。

4.采用標準模數斜齒輪減速器，便于維修裝配。

①減速器

電動葫蘆減速器采用斜齒輪三級減速，齒輪及齒輪軸均采用40Cr或20CrMnTi

鋼鍛制加工，并經熱處理，全部用滾動軸承支撐，箱殼用鑄鐵制造，裝配嚴密，防塵可靠。

②運行機構

電動葫蘆的運行機構為電動小車式。減速齒輪為40Cr鍛制，并經調制處理，裝于

封閉的減速箱內，全部采用滾動軸承支撐，墻板用鋼板制造，保證運轉靈活，使用方便，壽命長。根據起升高度的不同，結構形式也有不同。

運行機構所使用的工字鋼軌道應按GB/T706-1988標準選擇，起升高度18米以上

加平衡梁小車，8t、10t、16t、20t起升高度6m-30m，采用電動小車2臺。

③卷筒裝置

卷筒采用鑄鐵或無縫鋼管制成，采用花鍵與減速器鏈接，另一端用滾動軸承支撐在

錐形電動機前端伸出部位。卷筒外殼用鋼板制成。

④吊鉤裝置

 吊鉤采用20鋼模鍛制成，并用推力球軸承通過吊鉤橫梁與外殼相連接，是吊鉤運

轉自如。吊鉤裝置為單滑輪式，滑輪由鑄鐵或鑄鋼制成。8t、10t、16t、20t吊鉤裝置為雙滑輪式。

⑤聯軸器

電動機的力矩，通過爪型彈性聯軸器傳遞到減速器，該聯軸器能吸收附和沖擊獲得

平穩的起動。

⑥慢速驅動裝置

 慢速驅動裝置由驅動箱體、箱蓋、小電機組成，小電機通過慢速驅動裝置帶動主電機工作。其速比為10:1。

⑦電流引入器

由于電動葫蘆與電動單梁起重機配套使用，故用軟纜引線將電流引入開關箱內，不裝滑塊式電流引入器。

⑧限位器

為防止因吊鉤上升下降超過極限位置而造成故障，葫蘆上裝有限位器，吊吊鉤達到極限位置時，由于卷筒裝置上導繩器帶動限位器動作，從而自動切斷電源是葫蘆停止運轉。

⑨電動機

起升電動機采用較大起動力矩的錐形制電機，以適應產品斷續工作中頻繁的直接起動，最大轉矩為額定力矩的2.4~3倍。

 一、本公司所生產的產品保質期為12個月。
    二、在保質期內如有質量問題，本公司均按規定實行“三包”服務。
    三、在接到用戶關于產品質量問題通知后，立即派出有關人員趕赴現場處理解決問題。
    四、根據用戶要求，無償?shù)靥峁┘夹g(shù)咨詢，指導設備調試和與產品有關的問題。
    五、售后服務人員保證做到認真、周到、徹底處理好有關質量問題，使用戶購機放心，用機安心。
    六、屬本公司產品質量問題的產品，一切費用有公司承擔，因用戶使用不當所造成的產品質量問題，本公司酌情收費，保證用戶滿意。
