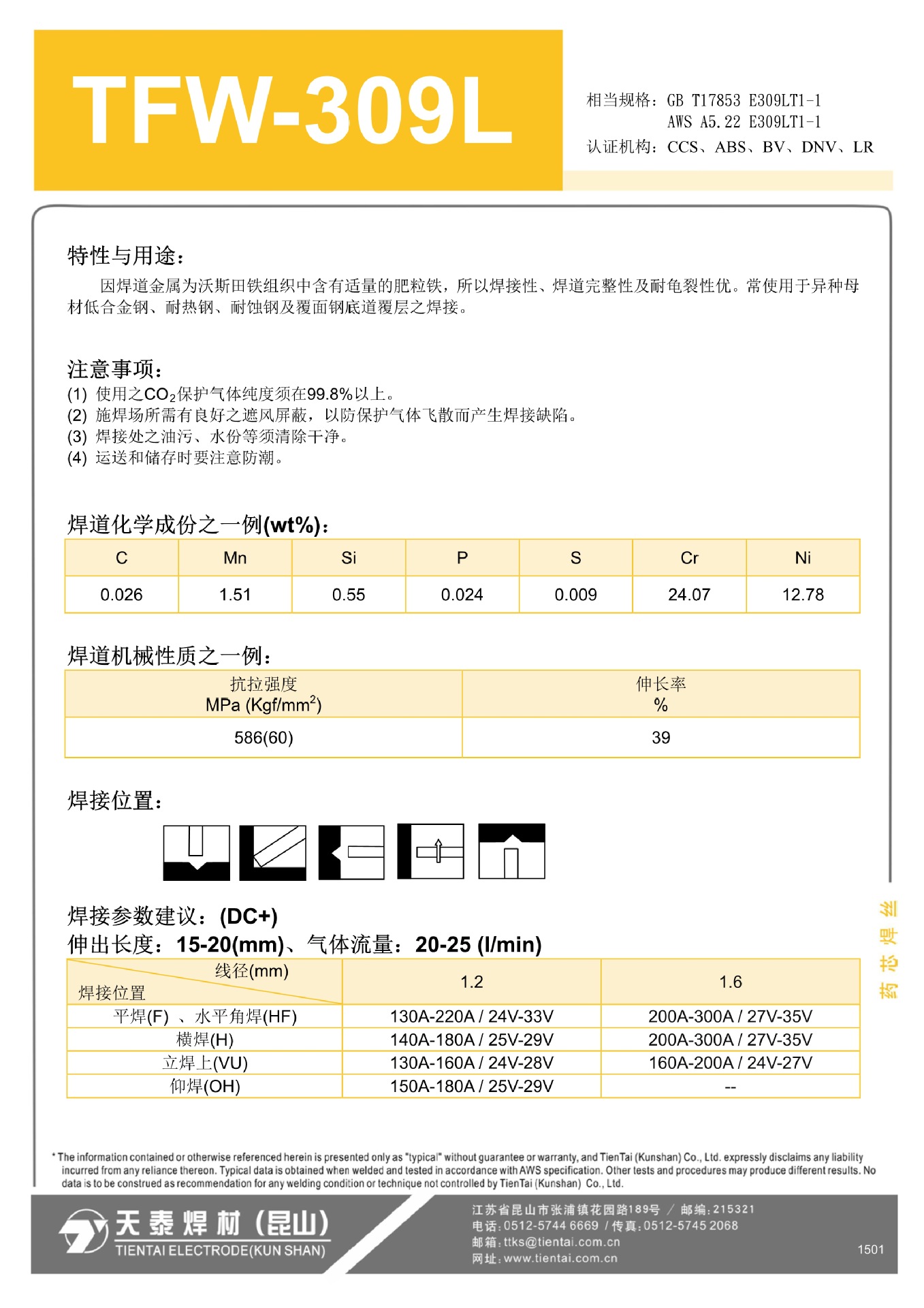

名稱:天泰TFW-309L/E309LT1-1不銹鋼藥芯焊絲 氣保焊絲
相當:GB/T17853 E309LT1-1
AWS A5.22 E309LT1-1
|
|
|
相當規格:
|
GB T17853 E309LT1-1
AWS A5.22 E309LT1-1
|
認證機構:
|
CCS、ABS、BV、DNV、LR
|
|
|
|
特性與用途:
1、因焊道金屬在奧氏體組織中含有適量的鐵素體,所以焊接性、焊道完整性及抗裂性優,常使用于異種母材低合金鋼、耐熱鋼、耐蝕鋼及覆面鋼底道覆層的焊接。
2、施焊場所需有良好的遮風屏蔽措施,以防保護氣體飛散產生焊接缺陷。
3、焊接處的油污、水份等須清除干凈。
保護氣體:CO2
焊接位置:
熔敷金屬化學成份(wt%):
|
C
|
Mn
|
Si
|
P
|
S
|
Cr
|
Ni
|
例 值
|
0.029
|
1.58
|
0.49
|
0.022
|
0.005
|
24.52
|
12.80
|
AWS規范
|
≤0.04
|
0.5-2.5
|
≤1.0
|
≤0.04
|
≤0.03
|
22.0-25.0
|
12.0-14.0
|
熔敷金屬機械性能:
|
抗拉強度
MPa
|
伸長率
%
|
例 值
|
600
|
42
|
AWS規范
|
≥520
|
≥25
|
適用電流范圍:(DC+)
線 徑(mm)
|
平焊、橫焊
|
立向上焊
|
仰焊
|
A
|
V
|
A
|
V
|
A
|
V
|
1.2
|
140-220
|
23-33
|
120-180
|
24-28
|
160-200
|
26-30
|
1.6
|
200-300
|
27-32
|
-
|
-
|
|
|
|
