ASI通風設備

危險區域通風機(Hazardous Location Ventilators)?

危重工作環境，工業等級，人體工學設計的離心風機??

（Heavy Duty, Industrial Grade, Ergonomically Designed Centrifugal Blowers）?

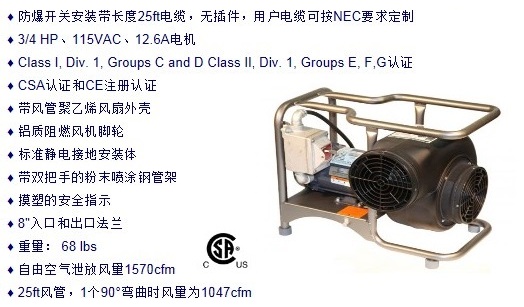

SVB-E8EXP型電動防爆風機(Explosion-Proof Electric Blower Model SVB-E8EXP)

?

國際型風機帶50 Hz 220 VAC 1 phase單相電源詳細參數請咨詢客服

(International blowers available with 50 Hz 220 VAC 1 phase. Contact Customer Service for details and specifications.)

?

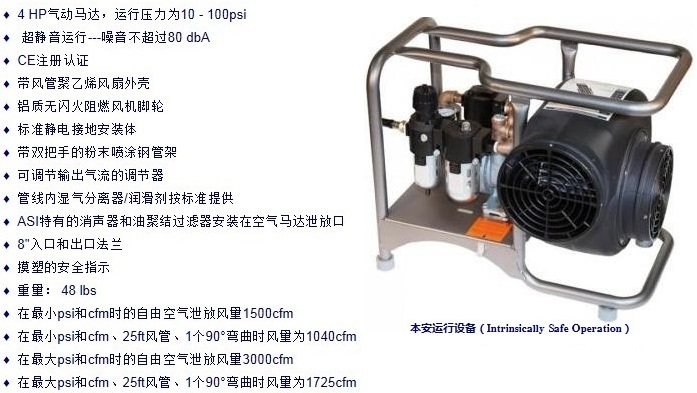

SVB-A8型氣動風機(Pneumatic Air Powered Blower Model SVB-A8)

?

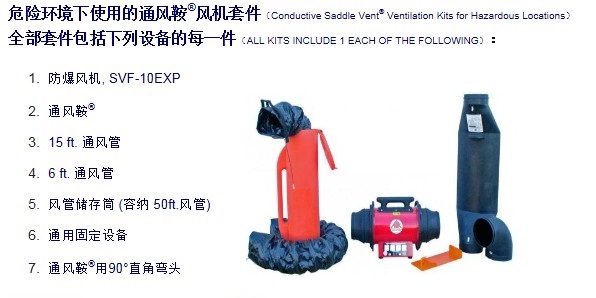

全套設備套件包括如下種類每種一件（ALL KITS INCLUDE 1 EACH OF THE FOLLOWING）:?

??? ???氣動或防爆風機

??? ?? 連接用通風鞍?

??? ?? 15ft導通風管

??? ?? 6ft導通風管

??? ?? 風管(能容裝下50ft風管)筒

??? ??通用安裝架

??? ??通風鞍^?用90°直角彎頭

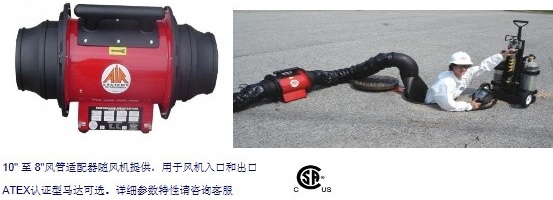

在線軸流風機(Inline Axial Fans)

10"在線軸流風機是設計用于標準的獨立使用或相互串聯成風機系列用于長距離管道通風。風機的入口和出口法蘭可連接 8" 或 10"風管，這樣既可以連接終端或風機來獲得正壓或負壓通風要求。風機是輕質鋼材制造的，而且可以是標準電動型和防爆電動型

?

?

---------------------------------------------------------------------------------------------------------------------------------------??

SVF-10EXP型10"在線防爆電動軸流風機(10" In-Line Explosion-Proof Electric Axial Fan? SVF-10EXP)

? Explosion-proof Electric Motor: 1/3, 115 VAC, 1-phase, 60 Hz. UL and CSA approved for Class 1, Div. 1, Groups C and D, Class II, Groups E, F, and G - built-in on/off switch防爆型馬達：

?? 自設定過負荷熱保護

?? 鋼質外殼上有雙接地體

?? 框架：全鋼、帶橡膠基腳的紅色粉末噴涂

?? 入口/出口法蘭是由模塑的導電聚乙烯制造的

?? 電纜：10ft.不帶插口的動力電纜，用戶電纜可按NEC要求定制

?? Dimensions: 16"L x 16.75"H x 12.5"W? 尺寸：16"L x 16.75"H x 12.5"W

?? 重量： 32 lbs.

?? 72 dbA @ 3ft.

?? 自由空氣泄放風量1390cfm

? ?25ft風管，1個90°彎曲時風量為973cfm?

?

??

建筑等級防爆軸流風機(Contractor Grade Explosion-Proof Axial Fans)

建筑應用級系列通風風機是ASI通風機家族的最新加入的產品。以產品質量和性能而聞名的ASI設備給客戶提供一種耐用的聚乙烯通風機，這種風機適應眾多的應用環境也符合不同應用場合的客戶要求，而且價格合理。

?

應用（APPLICATIONS）:

?? 鍋爐作業

?? 公用工程公司

?? 遠程通訊

?? 開放挖掘

?? 建筑

?? 電力變壓器維修

?? 維修維護作業

?? 人孔作業入口

?? 清釜作業

?

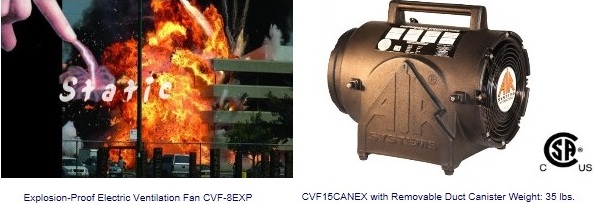

CVF-8EXP型防爆電動通風機(Explosion-Proof Electric Ventilation Fan CVF-8EXP)

? 115 VAC, 1/4 HP 8"風扇

? 10ft動力電纜

?? 內置密封On/Off開關、無插件、用戶電纜可按NEC要求定制

?? UL/CSA認證防爆馬達

?? Class I, Groups C 和 D, Class II Groups E, F, 及 G環境認證

?? 重量：19 lbs.

?? 自由風流量974cfm

?? 15ft風管、1個90°直角彎頭時風量為786cfm

?? 15ft風管、2個90°直角彎頭時風量為661cfm.

--------------------------------------------------------------------------------------------------------------------------------------------------?

美國ASI文丘里風機

VENTURI STYLE AIR MOVERS

??

簡介

?????? ?美國ASI強力文氏風機應用范圍很廣，它是一種無活動部件而且能產生高通風量的設備，它使用壓縮空氣或者蒸汽為動力帶來的少量的高速氣流流經鑄件然后從尾部噴嘴流出，帶動大量的低速氣流流經文丘里管。因此風機適用于危險性氣體的場合。美國ASI強力文氏風機通常應用于灌區、化工塔、煉油廠、化工廠、壓力容器、冷卻和干燥系統、狹窄工況環境下的通風和抽風等。如在貨倉、檢修通道口、翻砂鑄造和玻璃廠的噴沙處理區域、造船廠等均大量采用。

????????在美國ASI強力文氏管內，壓縮空氣或蒸汽進入環形的中心混合腔，一系列的噴口環形對稱分布于壓縮空氣或蒸汽注入腔的側面，當壓縮空氣或蒸汽在噴口處膨脹噴出的同時會帶動和加速錐形管內的空氣產生強大噴射氣流，這種噴射氣流的運動方向和膨脹率由錐形擴長管來決定。

建議使用一個最小為1/2" I.D.的軟管連接氣源和風機基座側面的入口接頭。 空氣或水蒸汽的最大的入口壓力為140psi (9.7 bar)

????????為了消除靜電，所有風機的基座都帶有接地，您可以在任何爆炸環境中使用這款風機，附帶的接地線可以釋放可能產生的任何靜電。這些風機無移動零部件，是危險環境通風的理想工具。基座由優質的鋁合金制成。

需避免在鐵槽罐或其它鐵質物的表面拖拉基座。應留意避免噴口被堵塞，建議使用蒸汽凈化器對其進行定期清潔。

備注：當風機用于爆炸性環境中時，保護基座裝置的安全需使用黃銅螺釘和螺帽。

美國ASI文丘里風機型號有四種：ASI-1000? ??ASI-1200?????ASI-2900??????ASI-4100

?

安裝程序

??????? 如果風機為一個狹窄窨通風，壓縮機必須裝配D級有充分流量的空氣過濾組件。還應安裝一個一氧化碳監測報警器。

1. 安裝氣源不能使用小于1/2”的接頭。在風機基座和文丘里風機之間裝配接地線。

2. 確保風機固定的位置（延長連接風機末端的出氣口的管道的長度會造成流量損失）

3. 壓縮氣源

4. 安裝示意圖見上圖

不同入口壓力下的氣流量和耗氣量?

?	50PSIG		70PSIG		90PSIG
	總氣流（Total Air Flow）		總氣流（Total Air Flow）		總氣流（Total Air Flow）
	cfm	m3/min	cfm	m3/min	cfm	m3/min
ASI-1000	935	26.5	1274	36.1	1422	40.2
ASI-1200	1211	34.3	1492	42.2	1580	44.7
ASI-2900	2770	78.4	3304	93.5	3752	106.2
ASI-4100	3785	107.1	4562	129.1	5041	142.7
?	氣耗量（Air Consumed）		氣耗量（Air Consumed）		氣耗量（Air Consumed）
ASI-1000	38	1.1	53	1.5	64	1.8
ASI-1200	38	1.1	53	1.5	64	1.8
ASI-2900	76	2.2	99	2.8	127	3.6
ASI-4100	117	3.3	152	4.3	197	5.6

?

?

?

?

?

?

?

?

?

?

?

?

產品規格尺寸

?	總長（Overall Length）		基座直徑（Diameter of Base）		?喇叭頂部直徑（Diameter of Top Horn）		NPT接口型號（NPT Size）		螺栓圓周直徑（Bolt Circle Diameter）		底座夾槽尺寸（Base Slot Diameter）		凈重（Net Weight）
	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	lb	kg
ASI-1000	16.31	414.27	7.38	187.45	6.19	157.23	1/2	12.7	6.75	171.45	0.31	7.87	5.3	2.404
ASI-1200	32.12	815.85	7.38	187.45	7.37	187.20	1/2	12.7	6.75	171.45	0.31	7.87	8.1	3.674
ASI-2900	44.0	1117.6	11.16	294.64	13.0	330.20	1	25.4	10.28	261.11	0.43	10.9	22.1	10.02
ASI-4100	46.50	1181.1	14.31	363.22	14.37	365.00	1	25.4	13.18	334.77	0.56	14.22	32.3	14.65

?產品特點

文丘里風機能安全有效地排除爆炸性及危險性水汽和煙氣。通常它們被稱為氣喇叭，由輕質的鍍鋅鋼制成，帶有一個鑄鋁基座。

?? 通風機由壓力高達140PSI壓縮空氣或水汽操作

?? 無移動零部件

?? 所有通風機都有接地板

?? 喇叭可換

?? 可供應更大的型號，其氣流量高達8000CFM

?

氣動風機（Pneumatic Circular Jet Fan Designed for Hazardous Location Tank Ventilation）

?

?

設備特點：?

? 通風直徑20"

? API罐體法蘭連接

? 輸入壓力40-110psi輸入氣流量為60-290cfm時風機的最大自由風量是10,400cfm

? 鑄鋁風機殼體及扇葉

? 重量: 100 lbs.

? 型號為 ASI-JF24的24"風機可選

?

設備型號及參數：?

?

標準安裝程序（STANDARD SETUP PROCEDURE）

?
