AFK電子式電容器投切開關 低壓復合開關 用于單相分補電容

1 產品概述

低壓復合開關是新一代低壓無功補償裝置中的電容器投切裝置，基本工作原理：將可控硅和磁保持繼電器并聯，由內部單片機控制，在投入和切除的瞬間由可控硅承擔過零投切，之后由磁保持繼電器接通運行。因此，復合開關既有過零投切無涌流的優點，又有交流接觸器運行無功耗的長處，可避免可控硅運行發熱和接觸器切除時有火花的缺點。

2 執行標準

GB/T 14048.4-2010 低壓復合開關和晶閘管動態投切開關執行標準

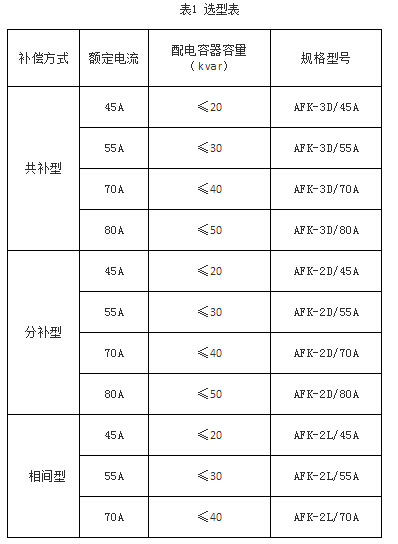

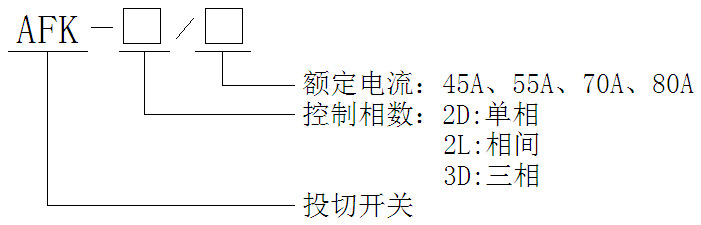

3 型號說明

注：B型復合開關與A型復合開關只是尺寸不同，B型尺寸最大額定電流70A，其他電性能均一致，選型需標明尺寸，不標注則默認A型尺寸。

4 主要指標

4.1 環境條件

海拔高度：≤2000m

環境溫度：-25～55℃

相對濕度：40℃，20～90%

大氣壓力：79.5～106.0Kpa

周圍壞境無導電塵埃及腐蝕性氣體，無易燃易爆的介質

4.2 額定電壓

三相型：AC380V±20%，50Hz±10%

分相型：AC220V±20%，50Hz±10%

電流規格：45A、55A、70A、80A

工作電源：AC220V±20%，50Hz±10%

電源電壓諧波畸變率：≤5%

控制電壓：可接受控制輸出的直流5V-12V/10mA控制信號

本機功耗：≤3VA

動態響應時間：控制發出投入或切除信號后，1s內完成投入或切除動作

重復投切時間：自前一次切除完成后，經過2s的延時，即可再次進行投入動作

磁保持繼電器機械壽命：106次

5 使用案例

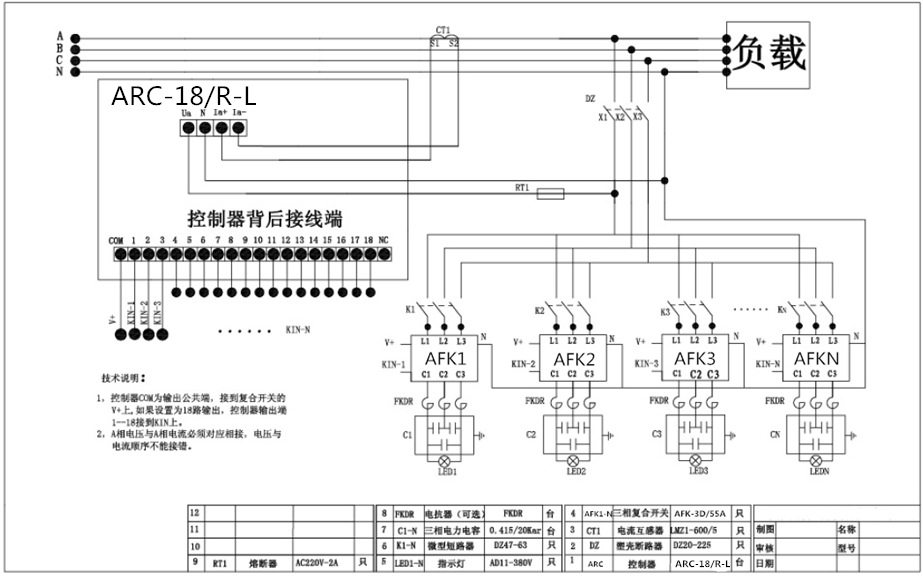

5.1 三相共補接線圖(配功率因數自動補償控制器)

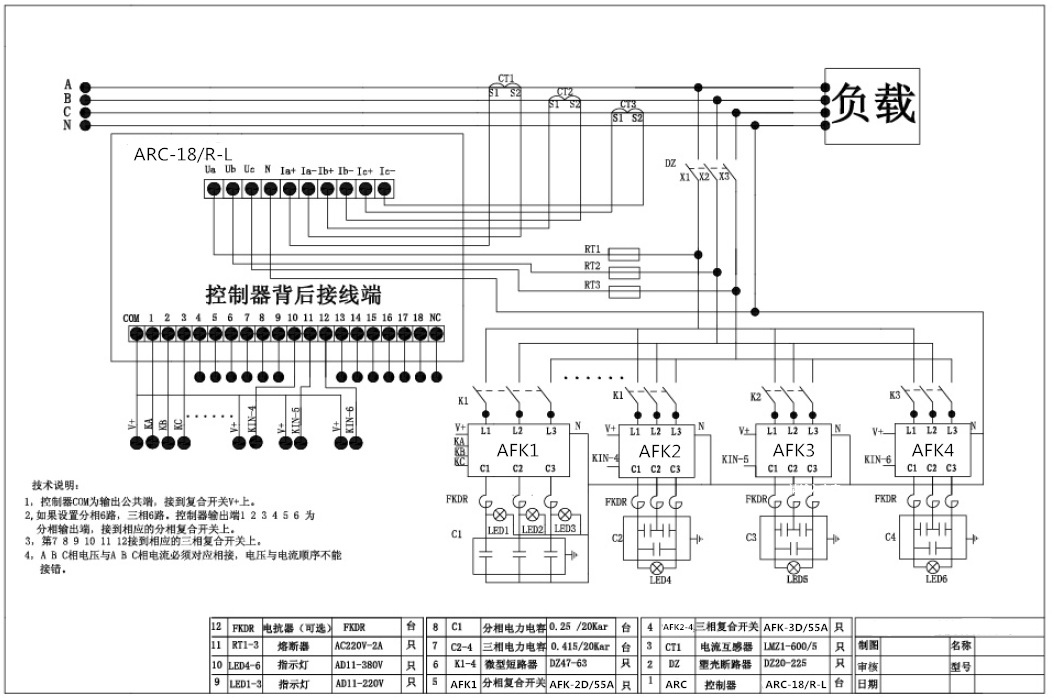

5.2三相混補接線圖(配功率因數自動補償控制器
