安科瑞 ASD300 開關柜綜合測控裝置 高壓柜，環網柜等專用產品

1、概述

ASD系列開關柜綜合測控裝置用于3～35kV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有一次回路模擬圖及開關狀態指示，高壓帶電顯示，自動溫濕度控制，人體感應自動照明，語音提示，電參數測量及RS485通訊接口等眾多功能，集操作、顯示于一體。

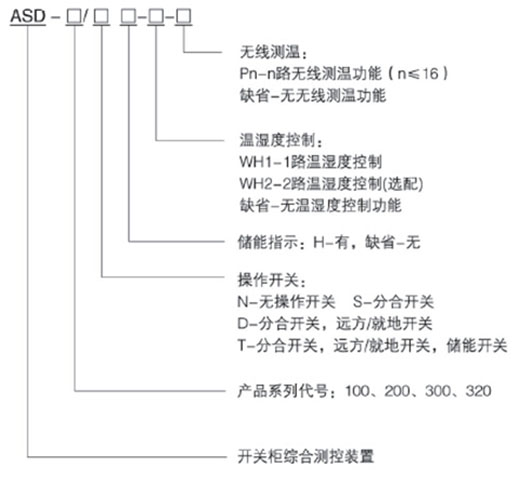

2、型號說明

3、技術指標

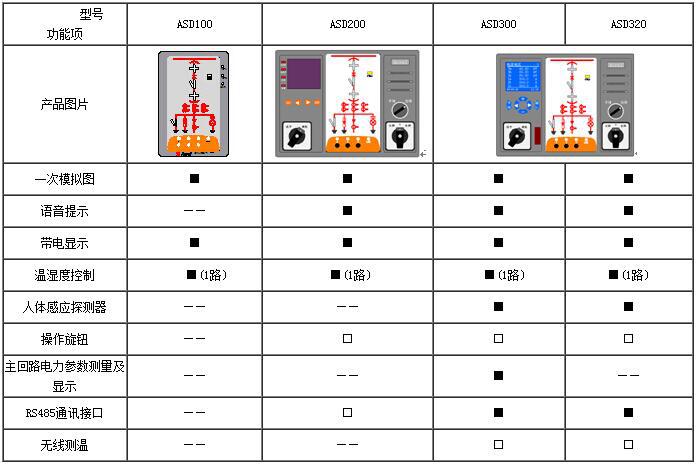

4、功能配置

5、外形及尺寸(單位：mm)

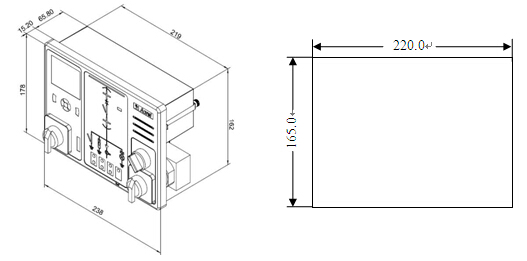

5.1 ASD200、ASD300、ASD320開關柜中和測控裝置

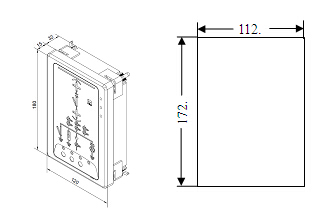

5.2 ASD100開關柜綜合測控裝置

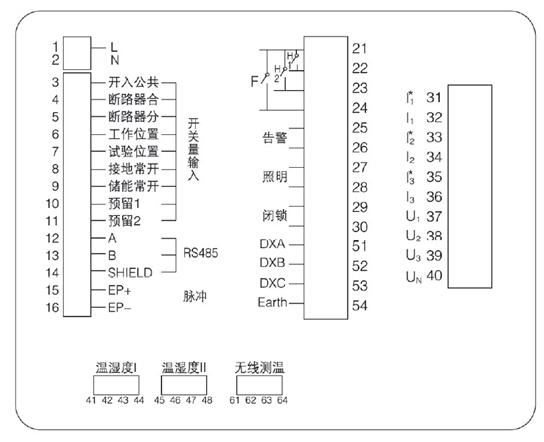

6、接線端子

注：圖中所示接線端子及編號適用于ASD全系產品，部分端子因具體訂貨型號或可選功能可能不出現在產品實物上。安科瑞 ASD300 開關柜綜合測控裝置 高壓柜，環網柜等專用產品/安科瑞 ASD300 開關柜綜合測控裝置 高壓柜，環網柜等專用產品/安科瑞 ASD300 開關柜綜合測控裝置 高壓柜，環網柜等專用產品
