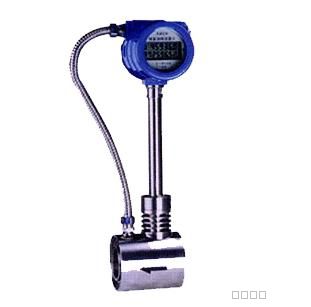

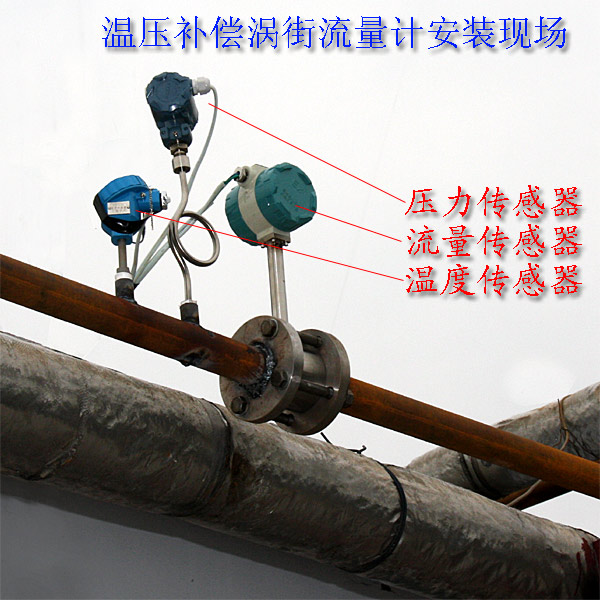

一、溫壓補償渦街流量計產品概述
      專為測量飽和蒸汽而設計，可對飽和蒸汽進行自動密度補償。將流量與溫度補償傳感器集于一體。傳感頭現場可拆卸型表體，可在不影響管道內流體流動的情況下更換傳感頭。
二、主要特點
      通過一體化溫度補償，可顯示飽和蒸汽的瞬時質量流量、累計流量以及溫度、壓力等。也可手動設定蒸汽溫度，溫度及渦街傳感頭都可以在不停止管內流體的情況下可更換。
三、技術參數
●  測量介質
    飽和蒸汽、水

●  公稱口徑
      DN25 — DN500
●  介質溫度
      - 40℃—+150℃ ； -40℃—+280℃ ； -40℃—+350℃ ；

      -40℃—+420℃（需選配傳感頭不斷流拆裝型）
●  精度等級
      1.5級、1.0級（首選） 、0.5級、0.2級（需協議供貨）
●  渦街可測流量范圍
      液體：0.4 m/s —10 m/s
      氣體、蒸汽：4m/s －－ 70 m/s
●  放大器選擇
    溫度補償一體化智能數字顯示型放大器（工況脈沖或RS485信號輸出）
●  防爆等級
      本安防爆型ExiaⅡCT4
      隔爆型ExdⅡCT6
●  防護等級
      IP54、IP65
●    表體材質
      1Cr18Ni9Ti（其它材質協議供貨）

四、型號及功能選擇

LUGB—????—????—????—????

LUGB……………滿管式渦街流量傳感器

A-LUGB型滿管式渦街表體連接形式

1 法蘭連接式（溫壓補償式渦街必選型）

2 法蘭卡裝式（首選型）

B-可測介質

1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街）

2 測量液體

3 測量氣體

4 測量飽和蒸汽、過熱蒸汽

C-渦街口徑

D-輸出信號

0 電壓脈沖（低電平≤1V, 高電平≥6V，脈寬≥10uS）

1 兩線制4-20mA輸出（ 溫壓補償型為三線制）

2 無信號輸出現場顯示

E-可測最高介質溫度

0  -40℃…+150℃

1  -40℃…+280℃（LUCB型插入式渦街250℃）

2  -40℃…+350℃（LUCB型插入式渦街不可選）

3  -40℃…+420℃（只限傳感頭不斷流拆卸型）

F-防爆等級

0 無防爆認證，防護等級為IP54、IP65

1 本安防爆型，防爆等級為ExiaⅡCT4

2 隔爆防爆型，防爆等級為ExdⅡCT6

G-渦街放大器顯示形式

0 無現場顯示型

1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標況流量等）

H-儀表精度等級

0  1.0級（LUGB型首選，LUCB型需協議供貨）

1  0.5級（只限LUGB型渦街）

2  0.2級（只限LUGB型渦街，需協議供貨）

3  2.5級（LUCB型插入型渦街首選型）

4  1.5級（LUCB型插入式渦街需協議供貨）

5  低流速型渦街（表體內直接縮徑，精度≥1.5級）

I-放大器安裝形式

0  表體與放大器不分離型

1  表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選）

2  潛水型渦街

J-渦街放大器工作電源

0  12VDC供電

1  24VDC供電

2  3.6V（或3V）鋰電池供電（只限帶液晶顯示無信號輸出型渦街）
3  3.6V（或3V）鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街）
注：3V鋰電池只適用于溫壓補償一體化型渦街
K-渦街檢測功能及放大器顯示形式

0 無補償式 （無溫度、壓力補償功能）

1  現場顯示氣體溫度、壓力補償一體化智能式（LUGB型法蘭連接式氣體表體專用。可顯示標況瞬時流量、標況累積流量、溫度、壓力或頻率、時間等。可同時選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V,高電平≥6V,脈沖占空比50%）
2    現場顯示過熱蒸汽溫度、壓力補償一體化智能式（LUGB型法蘭連接式過熱蒸汽、飽和蒸汽表體專用。可進行密度補償計算。可顯示瞬時質量流量、累積質量流量、溫度、壓力或工況體積量、頻率等。可同時選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%）
3    現場顯示溫度補償智能式（LUGB型飽和蒸汽表體專用，可進行密度補償計算。可顯示瞬時質量流量、累積質量流量或溫度、壓力等。可選擇補償前三線制電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%）



STLUGB型滿管式渦街傳感頭安裝形式

0  傳感頭斷流拆裝式

1  傳感頭不斷流拆裝式（≥350℃渦街必選型）

M-通訊方式

0  無通訊

1  R485通訊（只限智能式放大器）

  2  R232通訊（只限智能式放大器）

N-HART協議

0  無HART協議

1  帶HART協議（需協議供貨）

Q-濾波方式

0  普通方式

1  智能數字濾波方式（需協議供貨）
