石家莊蘭宇TT160智能型超聲波測厚儀，是石家莊蘭宇科技自主研發品牌。TT160超聲波測厚儀 ，運用單片機技術研制的一種低功耗低下限袖珍式的智能測量儀器，不僅可配套多種測厚探頭（高溫/鑄鐵/小管徑探頭），還可對不同材料的聲速進行調整，進而可測量一切超聲波良導體的材料。最新的高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量。可以對生產設備中各種管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量全中文顯示界面，菜單式操作， 由于超聲波處理方便，并有良好的指向性，超聲技術測量金屬，非金屬材料的厚度，幾快有準確，無污染，尤其是在只許可一個側面可按觸的場合，更能顯示其優越性，廣泛用于各種板材、管材壁厚、鍋爐容器壁厚及其局部腐蝕、銹蝕的情況 。
二、應用說明

蘭宇超聲波測厚儀本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。適合測量金屬（如銅、鑄鐵、鋁、銅等）、塑料陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度。

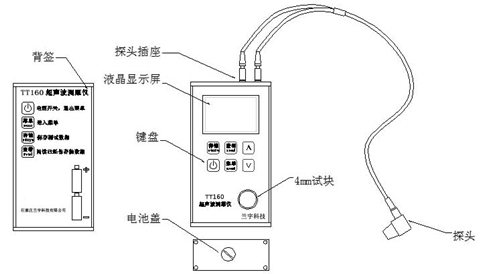

三、工作原理及儀器構成

超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。

式中： H－測量厚度； v－材料聲速；t－超聲波在試件中往返一次的傳播時間

四． 技術參數：

1.測量范圍：0.7mm～250.00mm

2.顯示分辨率：0.1或0.01mm

3.示值誤差：±（1%H＋0.06）

4.管材的測量下限（鋼）：φ20mm×3.0mm(普通探頭)

φ15mm×2.0mm(微徑探頭)

示值誤差不超過±0.03mm

5.聲速調節范圍：1000m/s～9999m/s

已知厚度反測聲速：測量范圍1000m/s～10000m/s，試塊厚度≤20mm時，聲速測量精度 為±1mm/H×100％；試塊厚度>20mm時,聲速測量精度為±5％。

6.使用環境溫度：0℃～40℃

7.電源：二節7號干電池

8.功耗：工作電流<20mA(不開背光)

五、儀器特點

1. 高對比的斷碼液晶顯示，高亮度EL背光，方便在光線昏暗環境中使用。操作簡便，所有功能都通過鍵盤按鍵實現

2. 聲速可調，適應對多種材料測量，已知厚度可以反測聲速，以提高測量精度。
3.可配備多種不同頻率、不同晶片尺寸的雙晶探頭使用。兼容多種探頭（高溫、鑄鐵、小管徑）無需校準自動識別。
4. 具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正。
5. 具有開機校準功能。
6.具有單點測厚和掃描測厚兩種測厚工作模式，測量周期單點測量時4次/秒、掃描模式10次/秒。
7. 具有耦合狀態提示功能。

8. 具有自動休眠、自動關機等節電功能。
9. 可存儲20組（每組最多100個測量值）厚度測量數據。
10. 適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度。

11. 塑料外殼，精美曲線設計，整機重量245G，小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾。
12.一年保修 。

六、配置情況
