產品詳細說明

單輸入，單輸出或雙輸出。
輸入信號類型需指定。
輸出信號為模擬量信號、RS-485信號或開關量信號。

概述 NHR-A32-4系列四線制熱電阻輸入檢測端隔離柵，將危險區的熱電阻測量信號轉換成對應的電壓、電流、RS485信號或開關量信號隔離傳輸?shù)桨踩珔^(qū)。該產品需獨立供電，輸入/輸出/電源三隔離。本產品可用在四線制熱電阻信號輸出設備。 安全認證

證書號	GYB081556(模擬量輸出)
	GYB081558(RS485輸出)
	GYB081557(開關量輸出)
防爆標志	【Exia】IIC(國家級儀器儀表防爆安全監督檢驗站認證)
認證參數
端子	11-10-8-7
最大允許電壓	Um=250V
電壓	Uo=7.71V
電流	Io=297mA
功率	Po=0.58W
電容	Co=9.3μF
電感	Lo=0.35mH

接線圖

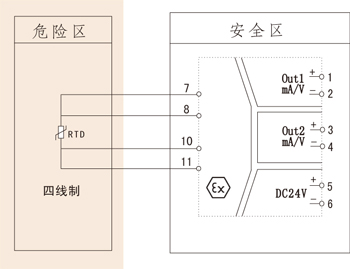

模擬量輸出接線圖

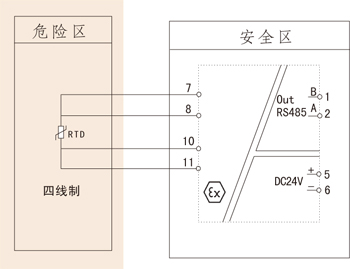

RS485輸出接線圖

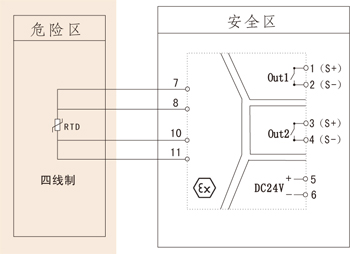

開關量輸出接線圖

端子號		端子說明
安全區（綠色）	1	OUT1（+）/B
	2	OUT1（-）/A
	3	OUT2（+）
	4	OUT2（-）
	5	POW（+）
	6	POW（-）
危險區（藍色）	7	RA1
	8	RA2
	10	RB1
	11	RB2

結構外型圖

EVT：工作指示燈：儀表正常工作時，指示燈為綠色；輸入信號有故障報警時；指示燈為紅色。

35mm導軌式安裝，安裝時請注意卡位穩定、牢固。

請盡可能垂直安裝，以利于儀表內部熱量散發。

技術參數

電源
額定工作電壓范圍	DC24V±10%
功耗	RS-485輸出：≤0.7W 模擬量輸出：≤1.4W(單路)，≤1.75W(雙路) 開關量輸出：≤1.4W
危險側
輸入信號類型	標準熱電阻輸入（訂貨時確定或配置編程器自行編程）
安全側
輸出信號類型	模擬量輸出，RS-485信號輸出，開關量輸出
輸出負載特性	電流輸出時：RL≤500Ω，電壓輸出時：RL≥250KΩ
RS485信號輸出	傳輸延時≤10μs，信號傳輸率≤9.6kbps
開關量輸出	繼電器輸出驅動能力：125VAC/0.6A，30VDC/2A 繼電器響應時間：＜5ms 晶體管集電極輸出：高電平VCC(≤30V)，低電平≤2.5V 晶體管發射極輸出：高電平VCC-2.5V，低電平≤0.5V
測量精度	0.2%FS±1字
絕緣強度
本安端與非本安端	2500V，a.c;1min
環境條件
環境溫度	0～50℃
環境濕度	5%～95%RH（非結露）
標準
電磁兼容性	符合GB/T18268工業設備應用要求

儀表選型

						7		8		9
四線制熱電阻輸入檢測端隔離柵 NHR-A32-4					-	□	-	□	/	□
位	規格			注釋		\| \| \| ↓ □		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| ↓ □	/	\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| ↓ □
7	<輸入>
	<從列表中選擇代碼>
	代碼	類型	量程范圍（℃）
	11	Cu50	-50.0～+150.0
	13	Cu100	-50.0～+150.0
	14	Pt100	-200.0～+650.0
	15	BA1	-200.0～+600.0
	16	BA2	-200.0～+600.0
	17	0～400Ω線性電阻	全量程
8/9	<輸出>
	輸出I/輸出II(從列表中選擇代碼)
	代碼	類型
	X	無輸出（僅限于輸出II）
	0	4-20mA		模擬量輸出
	1	1-5V
	2	0-10mA
	3	0-5V
	4	0-20mA
	5	0-10V
	D1	RS485輸出（僅限于輸出I）		485輸出
	K1	繼電路接點		開關量輸出
	K2	晶體管

    注：儀表帶兩路輸出時，有三種模式可選：
        a、模擬量輸出+模擬量輸出
        b、485輸出+模擬量輸出
        c、開關量輸出+開關量輸出
    訂貨時請?jiān)谶x型后標注輸入量程范圍。
    型號舉例：NHR-A32-4-14-0/0(Pt100/0.0～650.0℃)
    四線制熱電阻輸入檢測端隔離柵，輸入信號為Pt100，兩路輸出信號為4-20mA，Pt100的輸入量程范圍為0.0～650.0℃。 </TABLE
