NHR-8100系列12路彩屏無紙記錄儀采用新型大規模集成電路,對輸入、輸出、電 源、信號采取可靠保護和強抗干擾設計。12路萬能信號輸入(可組態選擇輸入:標準電壓、標準電流、熱電偶、熱電阻、頻率、毫伏等)。可帶18路報警輸 出,12個變送輸出,RS232/485通訊接口,以太網接口,微型打印機接口和USB接口,SD卡插座;可提供傳感器配電;具有強大的顯示功能,實時曲 線顯示,歷史曲線追憶,棒圖顯示,報警狀態顯示。 |
 |
|
功能特點 |
7英寸800*480點陣寬屏TFT高亮度彩色圖形液晶顯示,LED背光、畫面清晰、寬視角。
全中文人機界面,操作使用極其簡單,組態簡便可靠,軟件密碼鎖保證組態安全。
采用高速、高性能32位ARM微處理器,內置嵌入式操作系統,畫面切換的響應時間≤0.3S,實時檢測、顯示、記錄、報警。帶二、四、六、十二、十六、二十四 6種數顯畫面的選擇用戶可根據適用條件任意選擇
全隔離萬能輸入,每個通道信號切換無需跳線,可通過軟件組態更改信號類型。
全新T6輸入法,支持漢字拼音輸入,數字、英文、特殊符號等選擇輸入。
外接微型打印機,可手動打印數據、曲線,自動定時打印數據,滿足用戶現場打印的需要。
標準串行通訊接口,支持ModBus-RTU通訊協議。
10M Ethernet 標準RJ45接口,支持ModBus-TCP通訊協議。
配備標準USB2.0接口(最大可支持8G容量的U盤),U盤支持FAT16、FAT32格式,歷史數據轉存快捷方便。
支持SD卡擴展功能(最大可支持8G容量的SD卡),SD卡支持FAT16、FAT32格式,延長數據記錄時間。
內部自帶64MByteFLASH閃存芯片保存設置參數和歷史數據,斷電后數據可永久保存。
全鋁密封外殼,保證儀表在惡劣環境中正常工作。
|
|
主要技術指標 |
1.輸入信號:最多12通道隔離型萬能信號輸入,通道間隔離電壓大于250VAC,通道和地之間隔離電壓大于500VAC。
2.信號類型:
標準電壓信號: 0~5V、1~5V、0~10V、±5V、√0~5V、√1~5V;
標準電流信號:0~10mA 、4~20 mA 、0~20 mA、√0~10mA、√4~20mA;
毫伏信號:0~20mV、0~100mV、±20mV、±100mV;
熱電偶信號:B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26;
熱電阻信號:Pt100、Cu50、Cu53、Cu100、BA1 、BA2;
線性電阻信號:0~400Ω;
3.精度:±0.2%FS。
4.采樣周期:1秒。
5.存儲容量:內部Flash存儲器容量64M Byte。
6.記錄時間:12通道,64M Byte容量。 |
記錄間隔 |
1秒 |
2秒 |
4秒 |
6秒 |
15秒 |
30秒 |
1分 |
2分 |
4分 |
記錄長度 |
24天 |
48天 |
97天 |
145天 |
364天 |
728天 |
1456天 |
2912天 |
5825天 |
|
存儲長度(不斷電連續記錄)的計算:
24天(間隔1秒時)- 5825天(間隔240秒時)
計算公式:記錄時間(天)=
(注:通道數的計算:程序?qū)⑼ǖ罃?shù)劃分為4、8、16、32、64五檔,當儀表通道數落在兩檔之間時,以大的數作為計算的通道數。例如:儀表通道數是12路,公式中通道數以16計算)
7.模擬量輸出:4~20mA(負載電阻≤550Ω)、0~20mA(負載電阻≤550Ω)、0~10mA(負載電阻≤1.1KΩ)、 1~5V(負載電阻≥250KΩ)、0~5V(負載電阻≥250KΩ)、0~10V(負載電阻≥4KΩ)(特殊定制)。
8.報警輸出:最多18路報警繼電器常開觸點輸出,觸點容量3A/250VAC(阻性負載)。
9.配電:變送器配電電源,額定電壓24VDC,最大電流250mA。
10.通訊接口:隔離RS232和RS485接口,通訊波特率為1200、2400、4800、9600、19200、57600bps可選。
11.供電:電壓范圍85~264VAC;頻率范圍:50~60Hz;最大功耗:20VA。
12.工作條件:工作溫度:-10~60℃;濕度:10~90%(無結露)。 |
|
顯示畫面 |
 |
|
 |
實時曲線:可自由組合顯示曲線和曲線顏色 |
|
棒圖畫面:以棒圖的形式顯示測量值,同時還
可顯示通道位號、工程單位及報警狀態等信息 |
 |
|
 |
數顯畫面:顯示實時測量值,同時還可顯
示通道位號、工程單位及報警狀態等信息 |
|
歷史畫面:可向前或向后查看保存在內存中的
歷史數據 |
 |
|
 |
報警列表:顯示最近的通道報警時間、消
報時間及報警狀態等信息 |
|
打印畫面:可通過設定起始時間和結
束時間來打印這段時間的曲線和數據 |
 |
|
 |
備份畫面:可通過設定起始時間和結束
時間來備份這段時間的數據 |
|
組態畫面:用來查看和修改各組態的參數 |
|
|
|
儀表選型 |
NHR-81 □-□-□-□-□
① ② ③ ④ ⑤ |
①輸入通道數 |
②變送輸出通道數(備注) |
代碼 |
輸入通道 |
代碼 |
輸出通道 |
01
02
03
.
.
.
11
12
|
1路輸入
2路輸入
3路輸入
.
.
.
11路輸入
12路輸入 |
X
01
02
03
.
.
11
12 |
無輸出
1路輸出
2路輸出
3路輸出
.
.
11路輸出
12路輸出 |
③報警輸出通道數(備注) |
④供電電源 |
代碼 |
輸出類型(負載電阻RL) |
代碼 |
電壓范圍 |
X
01
02
03
.
.
.
17
18 |
無輸出
1限報警
2限報警
3限報警
.
.
.
17限報警
18限報警 |
A |
AC85~264V(50~60HZ) |
⑤附加功能(以下功能可全選,用“/”隔開,不選功能可省略) |
通訊輸出 |
打印功能 |
代碼 |
通訊輸出類型 |
代碼 |
打印接口 |
D1
D2 |
RS485通訊
RS232通訊 |
D3 |
RS232C打印 |
饋電輸出 |
USB轉存功能 |
代碼 |
饋電輸出 |
代碼 |
USB轉存 |
P |
DC24V |
U |
USB轉存(U盤) |
SD卡擴展功能 |
以太網通訊功能 |
代碼 |
SD卡擴展 |
代碼 |
以太網通訊 |
SD |
SD卡擴展(SD卡) |
E |
以太網通訊 |
|
備注:
模擬輸出通道數+繼電器輸出通道數≤18 |

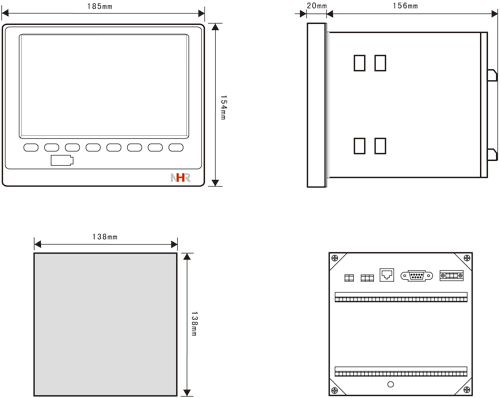

儀表外形尺寸及開孔尺寸 |
 |
|

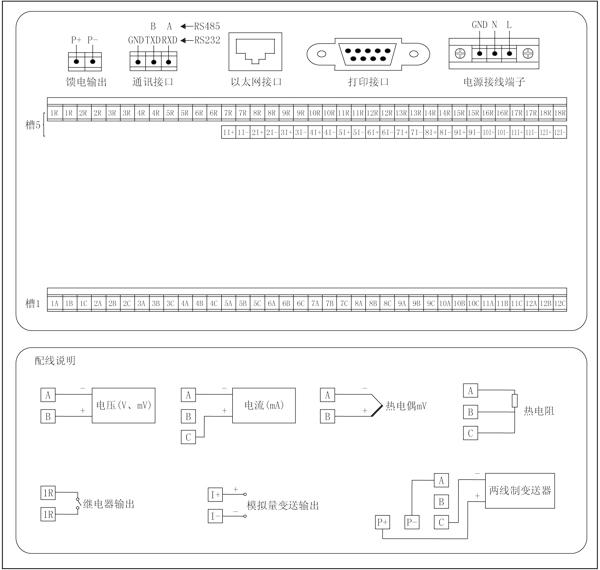

接線圖 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
