液位變送器的安裝請參考前述章節。
6.2 遠傳變送器的安裝
差壓式液位變送器安裝時，應考慮遠傳法蘭和變送器兩者的應用和安裝，以保證最佳的性能。一般遵循下列原則：
a)毛細管長度越短越好；
b)一個遠傳法蘭的變送器安裝時應使變送器低于法蘭及流程接頭或保持同一水平，帶兩個遠傳法蘭并安裝在不同高度的變送器，如測量一槽罐的液位，應安裝在兩法蘭／流程接頭之間的中點或中點以下。變送器與法蘭的安裝位置見圖33。
c)安裝遠傳法蘭或毛細管應避免陽光的直射或雨淋；
d)如帶兩個遠傳法蘭應盡量使兩者的毛細管長度相等；
e)對變送器進行季節性的再調零位。
6.3 儀表的使用
6.3.1 液位變送器
液位變送器在使用中要注意，對于一般粘性的介質用平法蘭液位變送器；對于粘性大、易沉淀和懸浮的介質要用插入法蘭變送器，且安裝時測量膜片必須深入容器內壁內部，至少和容器內壁相切。
1)不帶遷移的液位測量

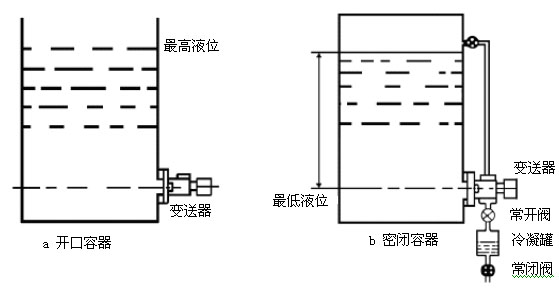

差壓式液位變送器安裝在最低液位的同一水平高度上。測量開口容器時，儀表負壓室通大氣。測量密封容器時負壓室通容器上部，此時若負壓室保持干燥，則可不裝冷凝罐，若安裝冷凝罐應定期將罐中的冷凝液排出；排液時應將常開閥關閉，以免變送器承受單向壓力，見圖34。

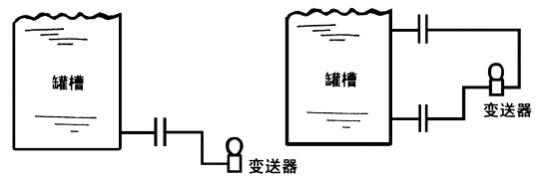

圖33 變送器與法蘭安裝位置圖

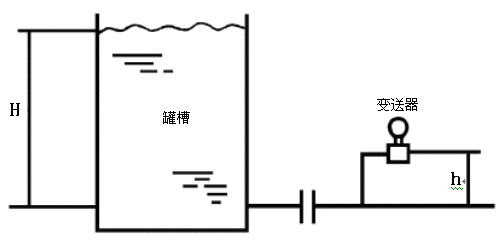

圖35 帶負遷移的液位測量
2)帶負遷移的液位測量
差壓式液位變送器安裝在流程接頭的上方則需要零位負遷移，見圖35。
例：灌充惰性液的密度γf為1.9g／cm3 h=750mm被測介質的密度γp為1.1g／cm3，而H=3000mm，試問此變送器測量范圍的校驗值是多少?參見圖35。
解：已知：γf = 1.9g／cm3，γp = 1.1g／cm3，g=9.81m／s2
H=3.000m， h=0.750m
求變送器測量范圍的校驗值?
答：負遷移值=h·γf·g=0.750×1.9×9.81=l3.98 kPa
量 程=H·γp·g=3.000×1.1×9.81=32.37 kPa
校 驗 值=－負遷移值～(－負遷移值+量程)
=－13.98kPa～(－13.98＋32.37)kPa=－13.98kPa～18.39kPa
答：變送器測量范圍的校驗值為－13.98kPa～18.39kPa。
3)帶正遷移時的液位測量，見圖36。
儀表安裝位置在最低液位以下時需帶正遷移，用正遷移可以提高測量靈敏度。
例：被測介質密度r=1.1g／cm3 H=0.910m H。=0.820m g=9.81m／s2
儀表的量程=H·r·g=0.910×1.1×9.81=9.82kPa
正遷移量=H。·r·g=0.820×1.1×9.81=8.849kPa
安裝前必須把變送器量程調整到8.849～18.669kPa

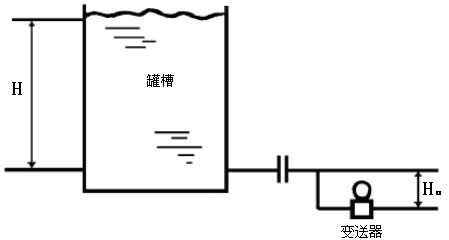

圖36 帶正遷移的液位測量
有些介質用導管引出要結晶，雖有保溫措施，仍未能阻止其結晶過程的進行，對于這些不能用導壓管引出的介質，可以用雙法蘭變送器來進行測量，根據被測介質結晶程度不同，可選雙平，雙插，一平一插三種不同形式的變送器進行測量。
1)差壓式液位變送器測量液位，見圖37。
差壓式液位變送器測量液位在安裝時，負壓室應安裝在上端，正壓室安裝在下端，儀表本體安裝在中間，這樣變送器就有一個負差壓，這個負差壓如數值不大，可用調零的方法予以去除。但有一定的數值時，則可用負遷移的方法來進行消除，應該注意到負遷移量程的大小只與兩個法蘭之間的高度之差h及不變液位的高度H。的大小有關，而與變送器本體安裝位置的高低無關。
圖37 雙法蘭測量液位
例：已知 H=0.80m H。=0.25m h=1.30m
r=1.2g/cm3 r。=1.04g/cm3 g=9.81m/s2
求：儀表安裝前的校驗值？
解：量程=r·H·g=0.80×1.2×9.81=9.4kPa
負遷移量=r。·h·g－r·H。·g=1.04×1.3×9.81－1.2×0.25×9.81=10.32kPa
答：安裝前應將量程調整到－10.32kPa～－0.92kPa
2)雙法蘭變送器測量流量
對不能用導壓管引出的介質可用雙法蘭差壓變送器進行流量測量。
A、測量水平管道時，兩法蘭同在一水平面上，不存在遷移的問題，見圖38
圖38 被測管道呈水平狀態
