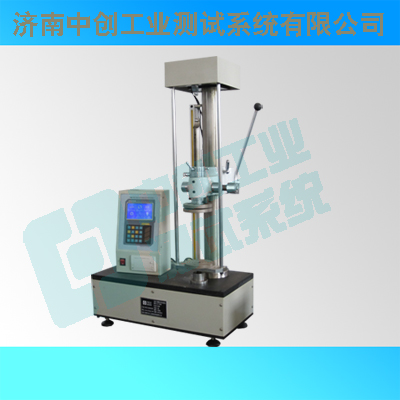

小型手動彈簧拉壓試驗機
基本概念:
試 驗 力:彈簧受到外力作用,使其發生形變其力的大小,P= K·△H,用F表示。
剩余高度:彈簧在外力的作用下發生形變后的高度,用H表示。
變 形 量:彈簧在外力的作用下發生形變,其變形的高度(物體高度–剩余高度),用△H表示。
剛 度:K=(F2-F1)/(H2-H1)單位用N/mm表示。
主要用途:
可對各種圓柱簧、碟簧、塔簧、卡簧、片彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等進行精密試驗和分析。
參考標準:
以下介紹的彈簧拉壓試驗機是依據中華人民共和國機械行業標準 JB/T7796-1995、JB/T 7796-2005《彈簧拉壓試驗機 試驗方法》標準及JIS B7738-2001《壓縮和拉伸盤簧試驗機》規定的技術要求制作。
技術參數:
|
型號ZCTL-M |
50N、 100N、200N |
|
結構 |
齒輪、齒條傳動 |
|
工作方式 |
手動加載 |
|
顯示方式 |
液晶屏顯示 |
|
數據處理 |
能夠保存、打印 |
|
量程 |
0-100% |
|
試驗力分辨力 |
50N/0.001N;100N、200N/0.01N |
|
試驗力示值相對誤差 |
優于±1.0% |
|
試驗力示值重復性相對誤差 |
1.0% |
|
位移分辨力 |
0.01mm |
|
位移示值誤差(微米) |
≤±(50+0.15l) |
|
拉伸空間 |
220mm |
|
壓縮空間 |
200mm |
|
壓盤直徑 |
60mm |
|
試驗機尺寸 |
500×280×760mm |
|
試驗機重量 |
45kg |
|
供電電源 |
AC 220V±10% 50Hz |
|
保護功能 |
程序保護 |
|
噪音 |
0dB(A) |
|
裝配、電氣、外觀 |
符合國家標準GB/T 2611 |
|
包裝、運輸 |
符合機械部標準 JB/T 6147 |
|
試驗機級別 |
1級 |
環境與工作條件:
a) 室溫10℃-35℃范圍內;相對濕度不大于80%;
c) 周圍無振動、無腐蝕性介質和無較強電磁場干擾的清潔環境中
d) 電源電壓的波動范圍應在額定電壓的土10%以內;
e) 在穩固的基礎上正確安裝
售后服務:
1、在客戶正常的儲運、保養、使用條件下,因產品的質量問題而不能正常使用時,承諾:“7天包退、15天包換,終生保修"服務,三包期一年。
2、接到客戶信息反饋后,將在2小時內電話響應,如需上門服務, 48-72小時趕到現場解決問題。

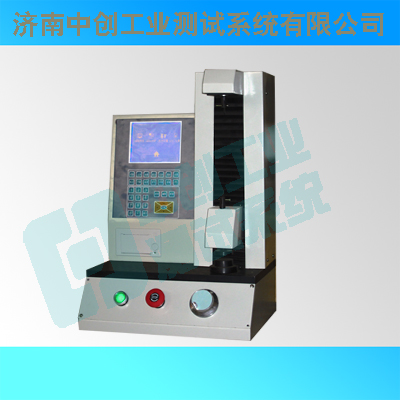

單臂數顯式自動彈簧拉壓試驗機
型號:ZCTL-Z
量程:0-5000N

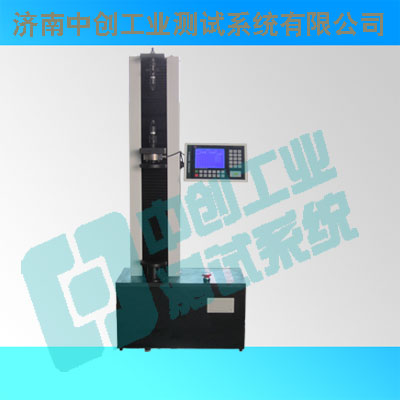

微機控制彈簧拉壓試驗機
型號:ZCTL-W
量程:0-5000N
液晶顯式手動彈簧拉雅試驗機 ZCTL-M
量程:50N、 100N、200N
30N精密型彈簧拉壓試驗機 ZCTL-ZJ系列
量程:0.5%-100%

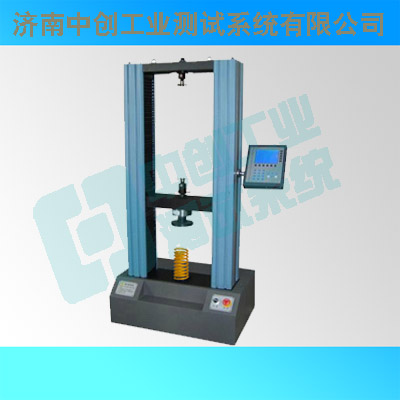

數顯式自動彈簧拉壓試驗機門式
型號:ZCTL-Z
量程:10KN-100KN
微機控制彈簧拉壓試驗機門式
型號:ZCTL-W
量程:10KN-100KN
