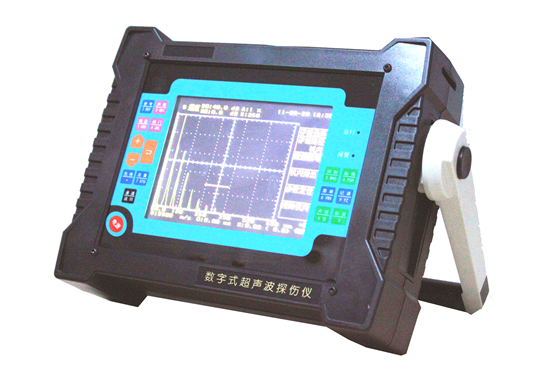

石家莊蘭宇UT7800超聲波探傷儀

蘭宇超聲波探傷儀用于檢測各種材料內部的缺陷（鋼、不銹鋼、銅、鋁、硬質合金、鑄件、復合材料、和焊縫等等），可有效檢測出氣孔、裂紋、疏松、夾雜、未焊透等缺陷，功能全面實用，是真正的筆記本式數字超聲波探傷儀，廣泛應用在壓力容器制造、金屬鋼結構、船舶制造、機械制造、電力、化工、石油機械、汽車、冶金、高校等行業。

石家莊蘭宇UT-7800探傷儀根據JB/T10061-1999“A型脈沖反射式超聲波探傷儀通用技術條件”和JJG746-2004“超聲探傷儀檢定規程”設計和檢驗，并以安全和完好的技術狀態出廠

三．功能簡介：

l 九十個電子獨立探傷通道，各通道探傷參數可存儲在SD卡上（也可轉存至電腦PC機上），永久不丟數據；中文觸摸式鍵盤，操作過程亦有中文提示。

l 儀器內存有JB4730、GB11345、DL/T820、ASM/API/Other等標準，DAC曲線自動生成，也可根據實際工件（如焊縫、鍛件、鑄件、管材、板材、車軸、車輪、小徑管等）生成自定義探傷工藝，現場探傷無需攜帶試塊。

l 內置有大平底、平底孔鍛件探傷方法，AVG曲線自動生成，自動計算鍛件探傷靈敏度，可實時顯示缺陷孔徑Φ值。

l 手動、自動校驗探測功能兩種模式；只需找準高波，可實現探頭自動校準（始偏、K值），亦可測試材料聲速。帶有端點衍射法裂紋測高功能（用戶定制）。

l 三角聲程測量數據和SL值（DAC）、缺陷孔徑Φ值（AVG）實時顯示，聲程數據可用毫米和微秒（聲波傳輸飛行時間）顯示。

l 屏幕凍結定量功能，隨時捕捉波形，包括峰值記憶和包絡波形。

l 報警功能包括進波門、DAC門、AVG門定位聲光報警，門位、門寬和門高可任意調節；另有一路模擬音頻報警信號輸出（可接頭戴式耳機，用于環境噪聲大的場合，也可接駁外置報警裝置）（用戶定制）；

l 彩色TFT液晶屏顯示動態變化顏色的波形，可以在從明亮、陽光直射到完全黑暗的環境中高對比度地觀察波形。液晶屏快速的響應時間（60Hz刷新率）能夠保證在快速掃查時回波也顯示無遺；確保無漏檢之憾。具有全屏顯示及反白顯示功能。

l 擴展軟件功能：焊縫剖面缺陷定位顯示；RF 射頻模式下的回波-回波功能。

l 數據輸出包括一個 USB 接口、一個LAN以太網接口、一個SD卡插槽，存儲器的容量擴充至10萬個波形數據/通道探傷參數（1G SD卡）；

l 體積小（外形尺寸220X180X58 mm），重量輕，帶電池僅1.25Kg；使用進口高能鋰離子充電電池，工作時間達8小時。

四．性能指標：

l 160Mhz采樣，60Hz屏幕刷新率，工作頻率范圍0.1-40MHz，

l 顯示屏：5.7〞高亮度、高分辨率彩色LED背光TFT液晶顯示屏

l 增益：110dB(0.1、2、6、步距調節，亦可直接輸入增益值)

l 聲程最小顯示范圍0.1-7.5mm(鋼 縱波)

l 探測范圍：0.1-8000mm(鋼 縱波)

l 聲速范圍：1m/s～99999m/s（1mm步距調節，亦可直接輸入聲速值）

l 動態范圍： > 36dB

l 垂直線性誤差： < 3 %

l 水平線性誤差： < 0.1%

l 噪聲電平 < 10%

l 靈敏度余量： > 60dB(探頭2.5P Φ20，試塊 200mm Φ2平底孔)

l 脈沖移位： 0.0～3000mm

l 探頭延時： 0.00us～50.00us，分辨率0.01us

l 掃描分辨率：0.1mm (0～100mm)；1mm (100～1000mm)；10mm (1000～8000mm)

五。使用環境：

l 溫度：－20℃~50℃

l 濕度：20%～90%RH

l 無強磁場、無強電磁干擾、無腐蝕氣體環境

六．標準配置：

l 主機：  一臺（內置14.8V 4400mHA鋰離子電池）。

l 電源：  一套（DC16.8專用適配器一只，供電智能充電兩用型）

l 探頭： 直探頭2.5P Φ20，一個；斜探頭2.5P 13X13 ，一個）

l 探頭線：C9-Q9壹根

l 讀卡器： 一個；SD卡：一個（容量隨機）

l 文件資料：說明書一份，合格證一張，保修卡一張，裝箱單一份

l 技術資料：拷貝在SD卡內，含探傷儀電子文檔說明書、探傷數據處理軟件等

l 鋁合金專用儀器箱一只

可選附件：

外置充電器；（訂貨號：WDC-16830）

備用鋰離子充電池（訂貨號：BOT-1484400）

標準回波探頭 BH-50； 單晶直探頭；單晶斜探頭；板波探頭（需提供板厚定做）

雙晶直探頭（檢測工件厚度在50mm以下時使用）

單晶探頭線C9-Q9，雙晶探頭線C9-C6

超聲波探傷儀和探頭校驗用試塊CSK-IA

各行業超聲波標準試塊（鍛件CS系列、壓力容器CSK-IIIA、鋼結構RB-1、RB-2、RB-3

等）

打印機；計算機。
