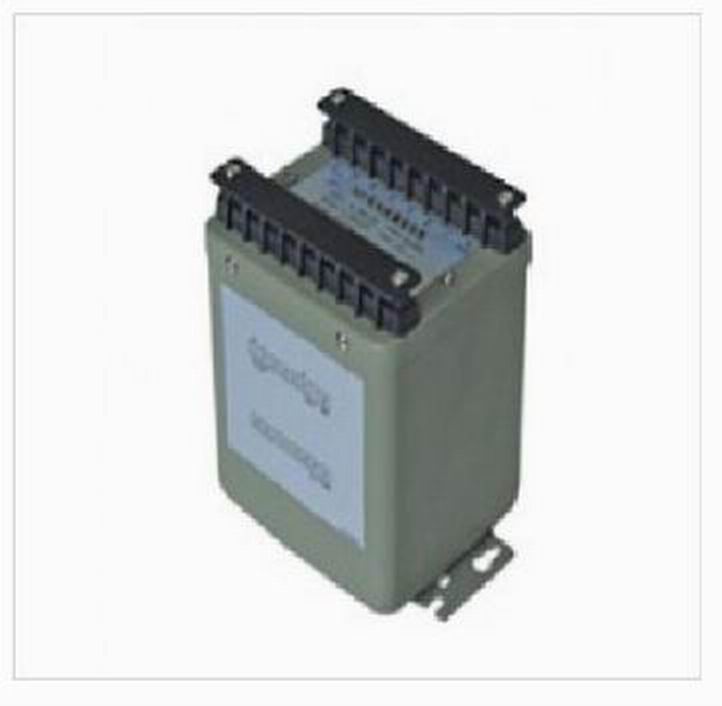

FPD-1型單路輸出直流隔離變送器
FPD-2型雙路輸出直流隔離變送器FPDH -1單路輸出直流高電壓隔離變送器
FPDH-2雙路輸出直流高電壓隔離變送器
（一）概述FPD系列直流隔離變送器是一種將直流電壓或電流信號按線性比例轉換成互相電隔離的不同直流電壓或電流信號的儀器。可用于發電機轉子電壓和電流的測量，并可廣乏用于其它各種場合。
（二）技術條件：輸入阻抗：電壓方式>1MΩ 電流方式<1V/額定電流最大值（mA）
輸入保護：對電涌、電磁、射頻的完全保護輸出保護：短路/開關保護 對電涌、電磁、射頻的完全保護
隔離：輸入/輸出隔離DC 1800V 輸出/輸出隔離DC 600V
絕緣強度：AC 1.5kV/1min 于電源/輸入或輸出之間
沖擊試驗：ANSI C37.9a/1974，I EEE 5876/1983，IEC 255-4
6kV（1.2X50us），3kV(8X20us)——僅對電流輸入
電涌試驗：I EEE 587/1983（3kV-0.5us/100kHz）I EC 255-4（2.5kV-0.25ms/1MHz）
校準幅度：滿度、零點最小可調整滿度的±15%磁場影響：<0.04%d 400A-T/m的中心
儲存條件：溫度-400-+700C 相對濕度20~99%無凝露（二）型號、規格
FPD-1--單路輸出直流隔離變送器(隔離電壓2.0kV)FPD-2--雙路輸出直流隔離變送器(隔離電壓2.0kV)
FPDH -1單路輸出直流高電壓隔離變送器(隔離電壓4.0kV)FPDH-2雙路輸出直流高電壓隔離變送器(隔離電壓4.0kV)
