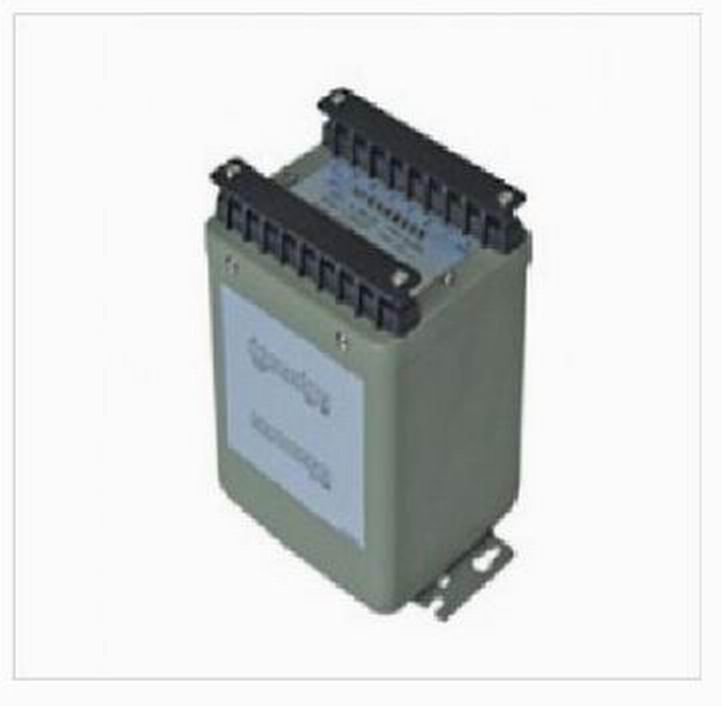

FPF頻率變送器

（一）概述

    FPF型頻率變送器，采用最新電子線路，以石英晶體產生標準頻率，將與輸入頻率進行比較后的差轉換成直流模擬電量輸出。使用石英晶體和無漂移數字電路，使本頻率變送器準確度高，溫度性能好，工作穩定可靠。

    FPF型頻率變送器變送器的直流輸出都正比于輸入被測頻率的變化，可以精確地測量出以50Hz、60Hz為中心頻率的頻率偏移量。并且能在很窄的頻率范圍內進行高分辯率的頻率測量。該型變送器輸入、輸出有較多的規格供客戶選擇，與指示儀表及RTU等裝置配合方便。

（二）型號、規格

型號：FPF—頻率變送器

準確度：0.2%

電壓范圍：30~600V

頻率Fn：F1：50Hz； F2：60Hz； F3：400Hz；

范圍Bn：B1：±0.5Hz； B2：±1Hz； B3：±2Hz； B4：±5Hz； B5：±10Hz；

輔助電源Pn：P1：AC  100V； P2：AC  220V；

功耗：3.5VA

模擬量輸出：電流：0~1mA； 0~20mA； 4~20mA； 0~5mA； 0~10mA；

                  電壓：0~1V； 電壓：0~5V； 電壓：0~10V； 電壓：2~10V； 電壓：1~5V；

                  其他模擬量請指定

尺寸：110*120（mm）

重量：0.8（kg）
