JD－1.6絞車主要用于煤礦、金屬礦和非金屬礦的傾斜巷道和小型豎井中進行調度編組作業和其他牽引運輸之用。具有性能好、安全可靠、可調速啟動。絞車采用隔爆電機設備，可用于煤礦采掘工作面。

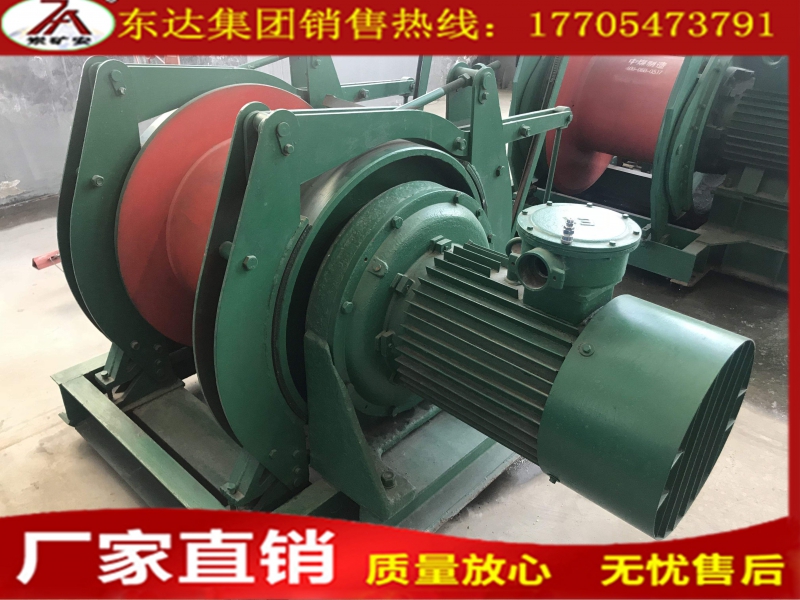

絞車主要由電機（25KW、隔爆）、卷筒部件、齒輪架部件、右支座部件、剎車部件等組成。

其工作原理為：?jiǎn)?dòng)電機，通過電機齒輪驅動內齒輪，從而，齒輪軸開始轉動，通過二次內齒輪傳動，由軸齒輪傳動大行星齒輪，此時，大內齒圈開始空轉，拉緊大齒圈制動裝置，大齒圈的轉速降為零，大齒輪架開始轉動，帶動滾筒轉動，轉速由零上升至工作轉速。

1、卷筒部件

卷筒部件由卷筒、滑盤、小內齒輪、軸齒輪等零件組成。

2，右支座部件

右支座部件由大內齒輪、擋盤、右支座、大齒輪架等零件組成。

3、剎車裝置

絞車有兩個相同的剎車裝置，剎車裝置的石棉磨擦塊用鉚釘緊固在剎車本體上，松閘時，制動塊與制動輪面的間隙應不大于2.5mm，施閘時操作手柄的行程不超過全行程的3/4。

銷售部經理：馬經理

24小時銷售熱線：17705473791（微信同號）

辦公室熱線：0537-3163887

注：兩操作手柄嚴禁同時剎車。

4、機架

機架為一金屬構件，它是由槽鋼、角鋼及鋼板等焊接而成，頂面平面度誤差小于1.0mm，底面平面度誤差小于2.0mm，上、下兩面平面度誤差小于2.0mm。
