惠州離心玻璃棉板廠家

惠州離心玻璃棉板廠家，直銷負責人；13803223339李石磊。菏澤玻璃棉廠家離心玻璃棉

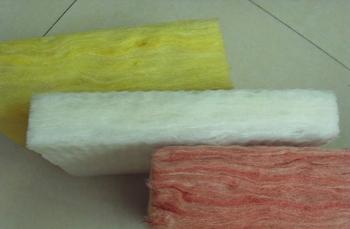

　　離心玻璃棉內部纖維蓬松交錯，存在大量微小的孔隙，是典型的多孔性吸聲材料，具有良好的吸聲特性。離心玻璃棉可以制成墻板、天花板、空間吸聲體等，可以大量吸收房間內的聲能，降低混響時間，減少室內噪聲。
　　離心玻璃棉的吸聲特性不但與厚度和容重有關，也與罩面材料、結構構造等因素有關。在建筑應用中還需同時兼顧造價、美觀、防火、防潮、粉塵、耐老化等多方面問題。
　　離心玻璃棉屬于多孔吸聲材料，具有良好的吸聲性能。離心玻璃棉能夠吸聲的原因不是由于表面粗糙，而是因為具有大量的內外連通的微小孔隙和孔洞。當聲波入射到離心玻璃棉上時，聲波能順著孔隙進入材料內部，引起空隙中空氣分子的振動。由于空氣的粘滯阻力和空氣分子與孔隙壁的摩擦，聲能轉化為熱能而損耗。
　　離心玻璃棉對聲音中高頻有較好的吸聲性能。影響離心玻璃棉吸聲性能的主要因素是厚度、密度和空氣流阻等。密度是每立方米材料的重量。空氣流阻是單位厚度時材料兩側空氣氣壓和空氣流速之比。空氣流阻是影響離心玻璃棉吸聲性能最重要的因素。流阻太小，說明材料稀疏，空氣振動容易穿過，吸聲性能下降；流阻太大，說明材料密實，空氣振動難于傳入，吸聲性能亦下降。對于離心玻璃棉來講，吸聲性能存在最佳流阻。在實際工程中，測定空氣流阻比較困難，但可以通過厚度和容重粗略估計和控制。1、隨著厚度增加，中低頻吸聲系數顯著地增加，但高頻變化不大（高頻吸收總是較大的）。2、厚度不變，容重增加，中低頻吸聲系數亦增加；但當容重增加到一定程度時，材料變得密實，流阻大于最佳流阻，吸聲系數反而下降。對于厚度超過5cm的容重為16Kg/m3的離心玻璃棉，低頻125Hz約為0.2，中高頻（>500Hz）的吸聲系數已經接近于1了。當厚度由5cm繼續增大時，低頻的吸聲系數逐漸提高，當厚度大于1m以上時，低頻125Hz的吸聲系數也將接近于1。當厚度不變，容重增大時，離心玻璃棉的低頻吸聲系數也將不斷提高，當容重接近110kg/m3時吸聲性能達到最大值，50mm厚、頻率125Hz處接近0.6-0.7。容重超過120kg/m3時，吸聲性能反而下降，是因為材料變得致密，中高頻吸聲性能受到很大影響，當容重超過300kg/m3時，吸聲性能減小很多。建筑聲學中常用

的吸聲玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的離心玻璃棉

空調用玻璃棉，被廣泛應用在民用及商用中央空調系統，不僅杜絕“冷凝結露”，而且充分保證節 　　  歐文斯科寧
能。復合玻纖板“得寶”直接風管，是新近開發成功的空調風管系統，這種經過特殊處理的風管，具有任何傳統風管系統無法比擬的防霉抗菌功能，有效地防止“建筑物綜合癥”和“軍團桿菌”的滋生和擴展；優異的寬頻吸聲性能，使系統完全省去“消聲器”；多種表面色調，可充分滿足超市、輕鋼建筑廠房等明裝環境的要求。
高溫玻璃棉產品
　　獨特研制的高溫玻璃棉產品，將傳統玻璃棉的使用溫度從“200oC”提高到“500oC”更多了解玻璃棉板，巖棉板請點擊www.blmcj.com  www.a-blm.com  www.cxblm.com  www.a-bwm.com
