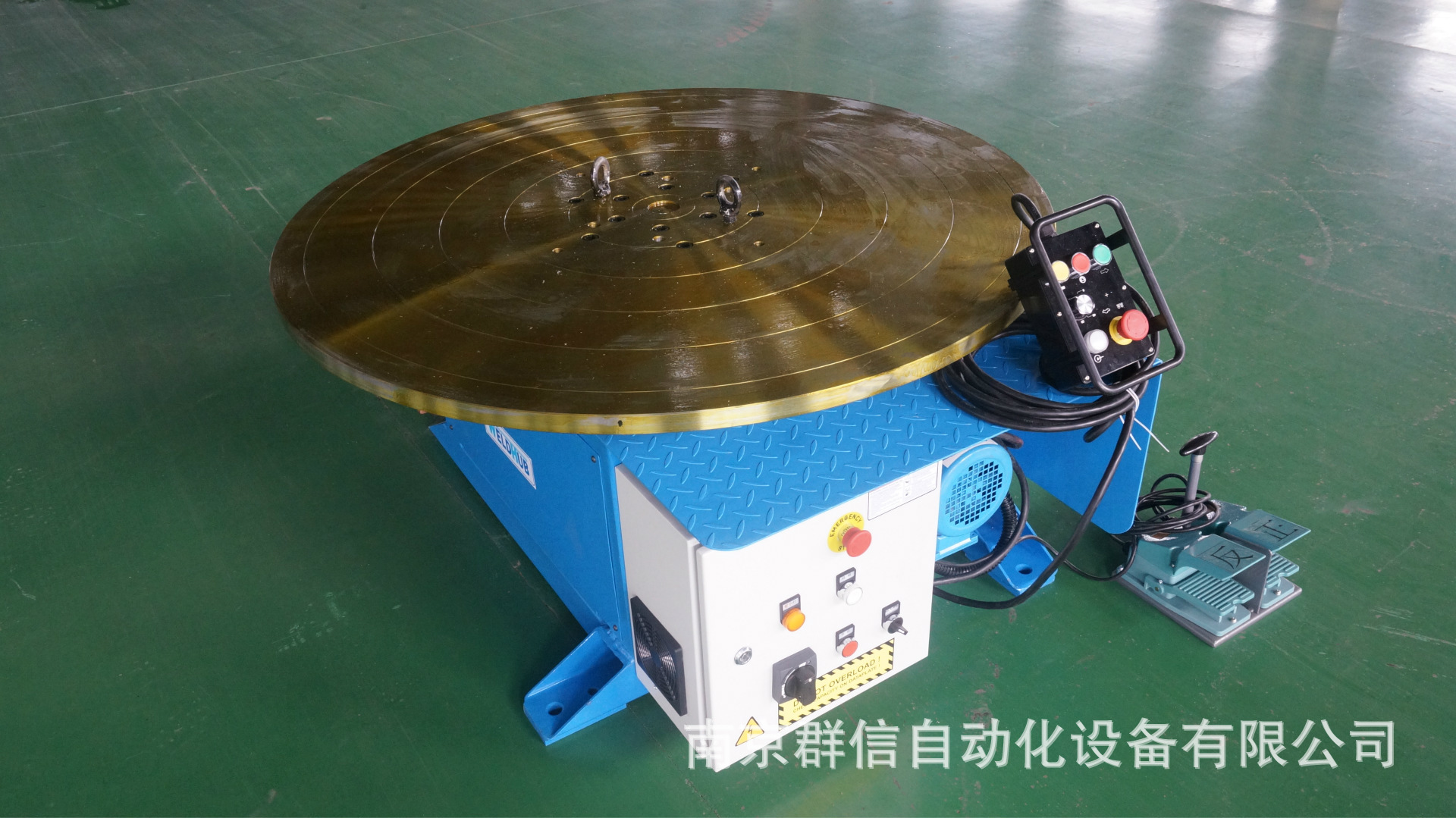

WHPP-TT-30型焊接變位機主要由回轉機構、機架和電控系統組成。

回轉機構主要用來驅動工件做回轉運動，采用交流變頻電機驅動蝸輪蝸桿減速器，蝸桿減速器輸

出驅動小齒輪帶動工作臺面回轉，由于減速器采用蝸輪蝸桿減速器具有很強的自鎖性，可以使工

件處于任意角度，能夠精確定位而不會發生危險下滑。工作臺為焊接結構件，在工作臺上加工有

三條放射狀的形槽，并刻有等距離的同心定位槽，便于不同尺寸的工件裝夾定位。工作臺的回轉

具有可調速度功能，調速系統采用臺灣進口直流調速器，具有控制簡單、可靠、易維護的特點。

用戶可以根據自身工件的焊接工藝要求，通過控制系統的旋鈕實現。。

機架采用板材及型材拼焊成型，焊接后經退火處理，具有足夠的機械強度，并確保長時間使用不

變形。

電控系統由電控箱及手控盒組成。

電控箱由濾波器、變頻器等組成，主要關鍵電器元器件采用西門子、施耐德等知名品牌，其性能

可靠，維修方便。主要用于控制電機通斷以實現工藝要求的機械動作，并對驅動電機進行控制和

保護。調速系統采用臺灣品牌低噪聲、高性能、多功能直流控制器，具有寬范圍、恒轉矩調速特

性，調速平穩，無轉矩脈動等特性，整體穩定性高，抗干擾能力強。

1、本設備須有良好的接地。

2、本設備工作電壓為DCV/50HZ，切勿接入其他電壓電網，否則會使設備無法正常工作或燒毀控制箱內部電器。

3、本設備控制箱內部有電，非專業人員不得擅自打開，以免有觸電危險。

1.整體設備一套

2.腳踏開關一只

3.使用說明書一套

4.保險絲兩個

5.質保卡

本產品主要針對各種金屬產品圓周焊接的一種輔助設備。它主要是將規則圓周焊的產品以夾具固定于轉盤的盤面同一圓心上，再配以焊接設備而進行圓周焊接。本機操作簡單，穩定性能好，移動方便，是圓周焊的理想設備。
