南京群信焊接500KG變位機、無錫常州焊接轉臺、自動化焊接設備

<%=cpname%>
產品價格: 100/人民幣
最后更新: 2017-08-01 10:36:07
產品產地: 南京
發貨地: 南京 (發貨期:當天內發貨)
供應數量: 不限
有效期: 長期有效
最少起訂: 1
瀏覽次數: 424
詢價  試用會員產品
  • 公司基本資料信息
  •
    產品詳細說明

    產品詳情

    技術參數


    序號

    項   目

    單位

    WHP-5

    1

    額定承載重量

    kg

    500

    2

    工作臺直徑

    620

    3

    翻轉中心高

    743

    4

    工作臺水平高度

    861

    5

    工作臺水平轉速

    rpm

    0.2-2

    6

    工作臺回轉調速方式

    直流控制器

    7

    回轉電機功率

    W

    150

    8

    最大偏心距

    mm

    300

    9

    工作臺翻轉角度



    0-135度

    10

    翻轉方式



    電動




    特征描述

      WHP-5型焊接變位機主要由回轉機構、翻轉機構、機架和電控系統組成。

    1、機架回轉箱體等均為焊接結合件,所有焊縫按等強度焊縫要求進行焊接,并去除焊接內應力和

    有效防止加工的變形。

    2、工作臺是由整板加工而成。面板上均勻開有多條長腰通孔,用戶可以根據工件的需要配備專用

    的工裝夾具,方便工件的裝夾。面板上表面還設有一組同心圓,直徑由小到大、由內向外均勻有

    序分布,這可以作為工裝裝夾時減小偏心量的參照標識。

    3、回轉機構裝在回轉箱上,回轉箱體一側固定了一個半圓齒輪和一個翻轉軸,兩軸端與調心軸承

    緊密配合,翻轉安全可靠。回轉機構采用臺灣進口直流電機驅動,由臺灣進口的蝸輪蝸桿減速機

    減速,驅動工作臺平穩地回轉。為了滿足不同直徑工件的焊接需要,回轉速度在10倍范圍內為無

    級調速。

    4、翻轉機構的動力由全重電機提供,經過兩級蝸輪蝸桿減速機減速輸出,與回轉箱上的半圓齒

    輪嚙合,輸出的翻轉速度為0.075-0.75rpm。由于采用了制動電機,蝸輪蝸桿減速機本身也具有

    很強的自鎖性,所以能讓工件在0~90°內任意位置穩定定位。為了使工件能更方便的在焊接所需

    的位置定位,在翻轉軸的一端還特別設有限位裝置,這一裝置主要有兩個作用:一是能夠及時準

    確的知道翻轉過的角度以方便了工件的定位;二是能夠保證翻轉時不會超出翻轉的角度范圍而發

    生危險,起到了一種及時限位的作用。由于翻轉機構都是固定在機架內部,使整臺設備看起來整

    體性更好。

    5、工件在焊接的過程中接地線要與導電裝置直接連接,導電裝置與工作臺面連接,可以保證整個

    焊接過程中時刻形成回路。導電裝置為導電銅材加工而成,工作時直接將焊機母材線與導電裝置

    螺栓鎖緊.最大導電電流為500安培。

    6、電氣控制系統主要由控制箱及腳踏組成,控制箱內主要有驅動板、PC板、繼電器等元件,各

    電機的主回路設有斷路器保護,實現對電機的短路和過載保護。控制面板上設有電源指示、翻轉

    按鈕、回轉速度調節旋鈕、手自動功能等。

    圖紙

    undefined





    使用說明

    1、本設備須有良好的接地。

    2、本設備工作電壓為AC 220V/50HZ,切勿接入其他電壓電網,否則會使設備無法正常工作或燒毀控制箱內部電器。

    3、本設備控制箱內部有電,非專業人員不得擅自打開,以免有觸電危險。



    包裝清單

    1.整體設備一套

    2.腳踏開關一只

    3.使用說明書一套

    4.保險絲兩個

    5.質保卡

    用途/應用領域

    本產品主要針對各種金屬產品圓周焊接的一種輔助設備。它主要是將規則圓周焊的產品以夾具固定于轉盤的盤面同一圓心上,再配以焊接設備而進行圓周焊接。本機操作簡單,穩定性能好,移動方便,是圓周焊的理想設備。

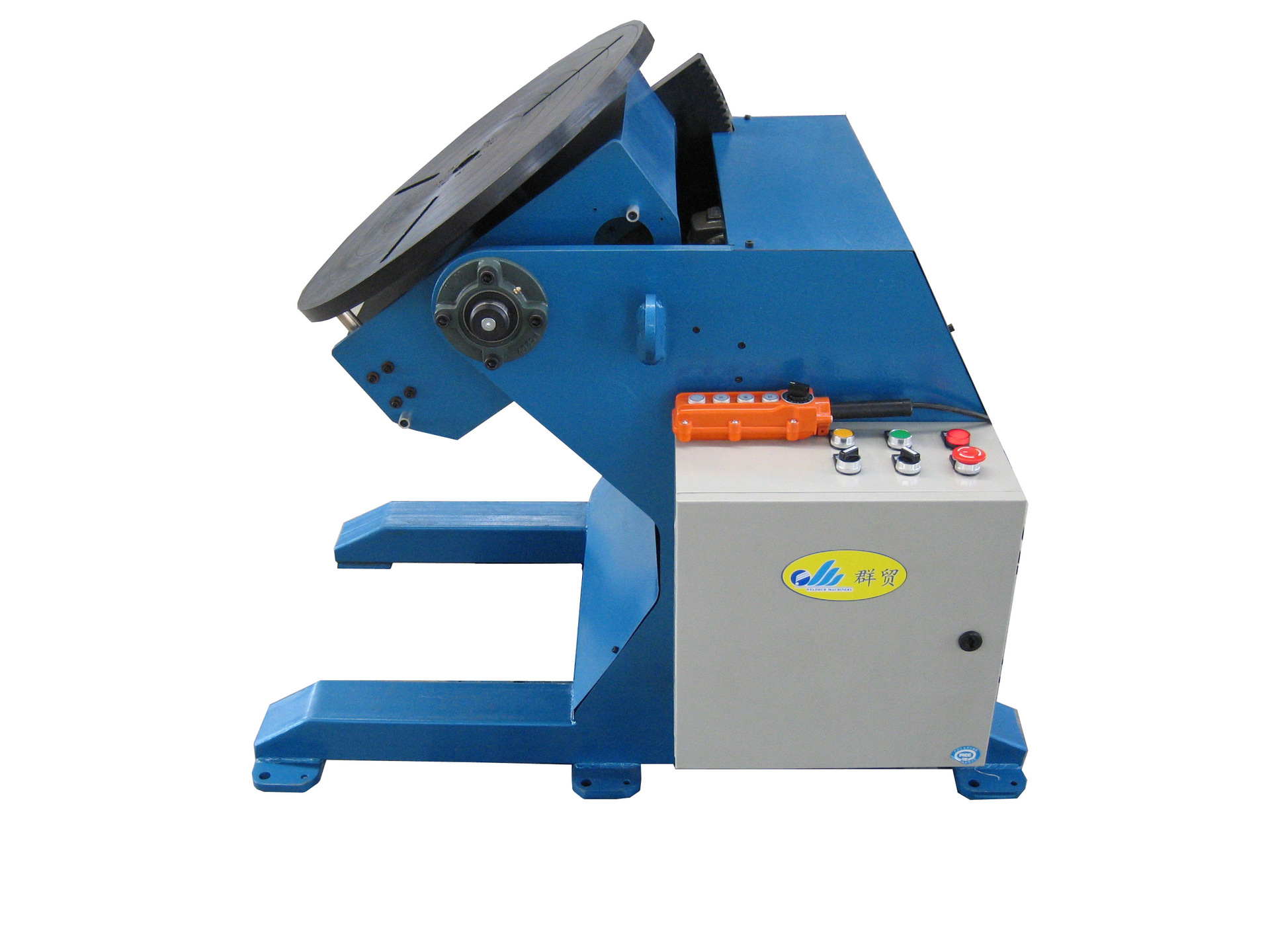

    產品圖片

    IMG_9278
    美國500KG變位機
    WHP-5 blue
    澳洲 WHP-5 IMG_3080
    WHP-5
    IMG_9303
    IMG_9300
    添加圖片
    品牌介紹



         南京群信自動化設備有限公司作為焊接自動化整體解決方案提供商,一直致力推動精益焊接理念,公司目前主營業務為焊接自動化裝備的研發、生產和銷售;同時為客戶提供焊接技術優化、焊接現場問題處理、精益焊接制造的技術開發和咨詢,幫助客戶制定解決方案。并同時提供工藝開發、設備升級改造、操縱培訓及耗材供應等全套化解決方案,為客戶實現高質量和低成本焊接,提供技術支持與服務。 主營產品:專業制造管板/管自動焊機、等離子焊接專機、雙脈沖MIG焊機、及各類焊接輔助設備變位機、滾輪架、十字操作機,數控切割機、工業機器人等產品專業生產加工的公司等。擁有完整、科學的質量管理體系,南京群信自動化設備有限公司的誠信、實力和產品質量獲得業界的認可,歡迎各界朋友蒞臨參觀、指導和業務洽談。
