概述

西門子V90 伺服驅動器與 西門子1FL6 伺服電機、上級控制器之間的電纜不隨機提供，需單獨訂貨。SINAMICS V90 伺服驅動器與西門子伺服電機 1FL6 之間需要配置的電纜有三個，分別是動力電纜、編碼器信號電纜和抱閘電纜（對于帶抱閘電機）。V90 與上級控制器之間需要配置控制信號電纜，即可以訂購帶插頭的預裝配電纜，也可以只購買電纜接頭自己制作相應電纜。下面對各種不同類型的電纜和接頭做一個大致的介紹。

電纜的選型

驅動器與相應電纜對應關系如下圖所示，電纜訂貨號是帶插頭的預裝配電纜，1FL6 電機如果不帶抱閘，則無需訂購抱閘電纜。注意：7m 的電纜長度只提供給 SIMOTICS-1FL6 高慣量伺服電機（400V3AC）。

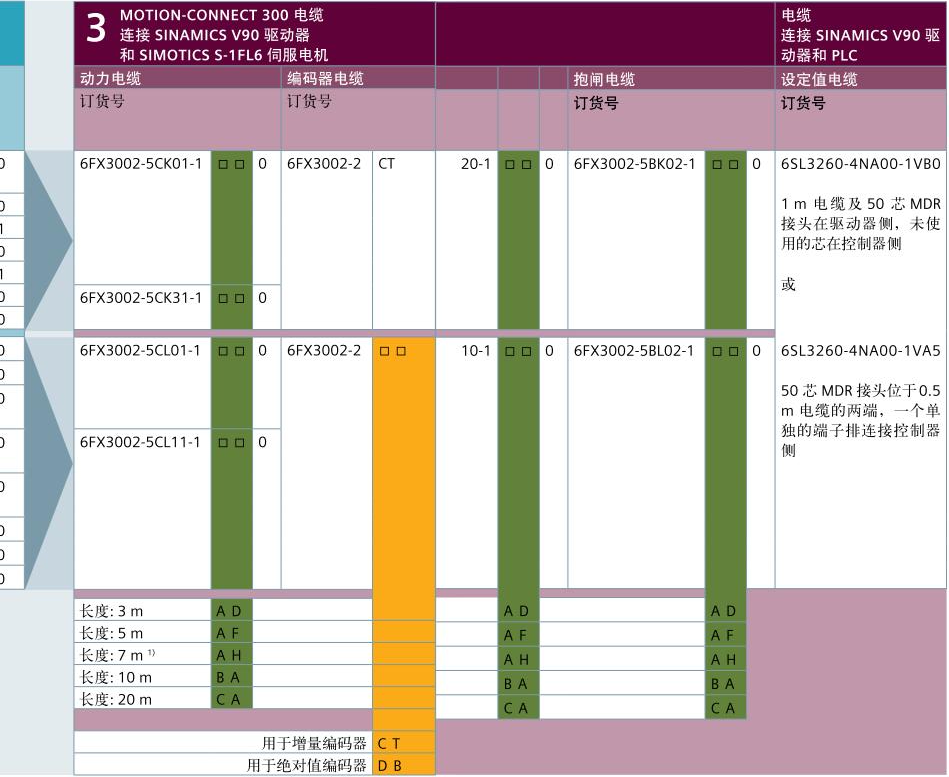

                           圖 V90 驅動器與電纜對應關系

電纜接頭的選型

用戶也可以只購買電纜接頭自己制作相應電纜。電纜接頭訂貨號如下圖所示：

                                                                    圖 電纜接頭信息

由于驅動器側動力電纜和抱閘電纜都是連接到驅動器自帶端子上，因此只需訂購電機側電纜接頭。
