問題1：硬件組態需要注意什么？
回答：軟冗余系統的冗余控制只能通過ET 200M 實現，按照圖1進行組態。A 、B站的組態必須確保一致，可以拷貝ET200M 的組態，在另一站點組態中使用圖2所示菜單操作。
圖1
圖2
問題2：哪些模塊可以支持軟冗余？
回答：軟冗余模塊型號鏈接
問題3：FC100“SWR_START”中定義的數據區，哪些是冗余數據區？哪些是非冗余數據區？有什么區別？
回答：如圖3紅色區域，冗余同步數據區包括：過程映像輸出區/DB/IEC/M；如圖3綠色區域，非冗余數據區包括：DB。冗余數據區，主站的數據會通過冗余鏈路覆蓋到備用站，保證主備之間數據同步；非冗余DB區，無論主備，數據按照定義的A-B B-A方向傳遞。注意！無論冗余數據區還是非冗余數據區，A 、B站點的長度必須一致。如果不需要使用，長度定義為0。
圖3
問題3：軟冗余中DB塊的影響。

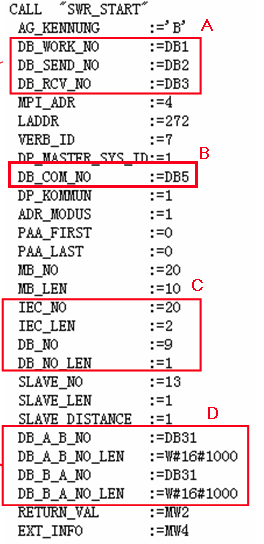

回答： 軟冗余系統中會使用一些特殊功能的DB 塊，在FC100“SWR_START”中定義，如圖4：
圖4
A: 軟冗余工作DB，程序會自動生成，不要在項目中手動添加； “DB_SEND_NO” 、“DB_RCV_NO”定義的DB，在冗余站兩側一致。

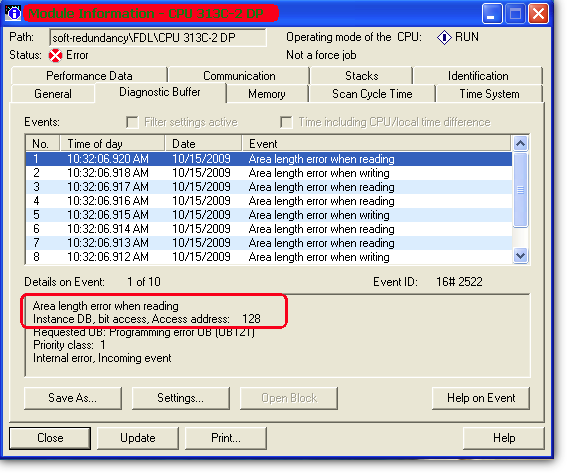

B: FB101“SWR_ZYK”的背景數據塊，注意生成DB5的長度。如果創建出錯，CPU 能夠正常運行但是SF 燈報錯，診斷緩沖區如圖5：
圖5
查看DB5的長度如圖6，只有100字節，此時雙擊打開DB5看不到內部參數，如圖7。可以刪除DB5，重新生成FB101“SWR_ZYK”背景數據塊。正常MPI同步-194字節；以太網/PROFIBUS 同步-358字節。
圖6
圖7

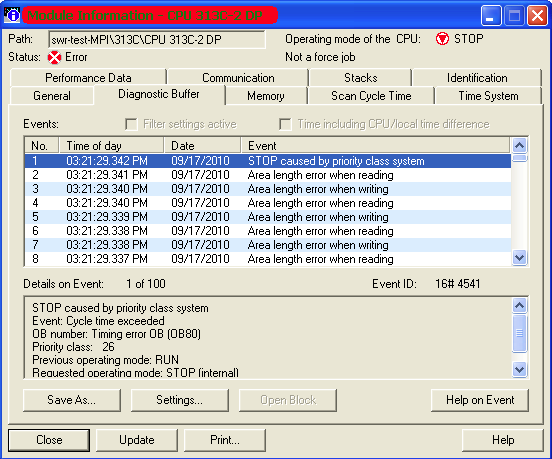

C：冗余DB區，主站的數據隨時同步備用站。需要手動創建，IEC定時器的背景數據塊也需要生成，A 、B站點長度一致；生成的DB塊的長度需要大于2個字(新生成的DB塊，內部只有一個INT變量，長度2字節)。否則，CPU會停機，診斷緩沖區報如圖8錯誤：
圖8
D：非冗余DB塊
? 不要手動創建，程序自動生成。

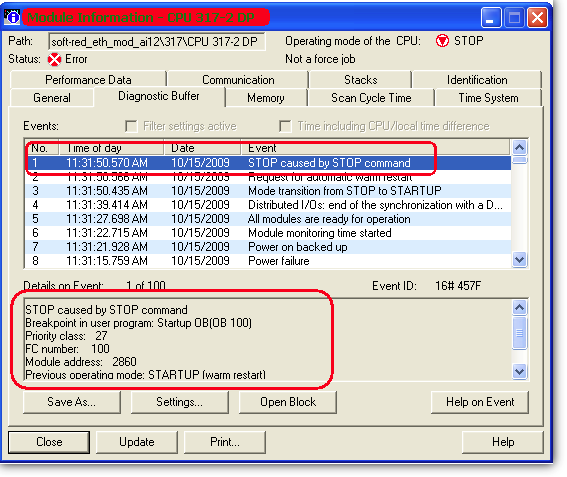

? A-B B-A的DB必須同時使用，不能只有一個方向的（A-B 0 BYTE ,B-A 100BYTE -----B STOP；B-A 0 BYTE ,A-B 100BYTE -----A STOP）。否則，CPU停機，診斷緩沖區如圖9：
圖9

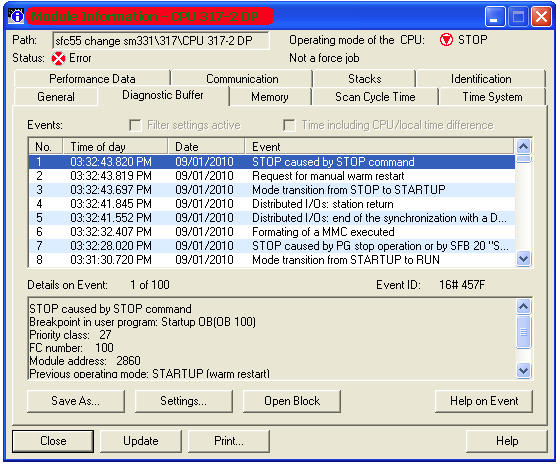

? 創建的長度必須是偶數字節，不能是奇數字節，如圖10；A、 B站點長度一致。否則，CPU停機，診斷緩沖區如圖11：
圖10
圖11
問題5：其他冗余同步數據區的影響。
回答：其他冗余同步數據區如下，包括過程映像輸出區和M區，如圖12。主站數據隨時同步到備用站。過程映像輸出區不要大于CPU允許范圍，而且每個ET 200M從站允許最大32字節；M區大于1個字節，小于CPU允許最大M區范圍。否則，CPU停機，診斷緩沖區如圖13。如果不需要使用，長度定義為0。
圖12
圖13
問題6：修改完FC100“SWR_START”的參數，重新下載后為何會導致CPU報錯？
回答：FC100“SWR_START”在CPU啟動會生成相關的DB塊，修改參數后必須刪除已生成舊的DB塊，否則會導致CPU故障。手冊描述如圖14：
圖14
所以，修改完FC100“SWR_START”參數后，建議使用下面方法重新下載。
方法1：
打開項目在線窗口，如圖15。
刪除所有程序塊，如圖15。
重新下載塊，如圖16。
對CPU進行存儲器復位操作。
圖15
圖16

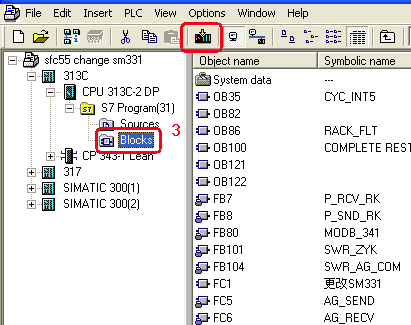

方法2：選中“Blocks” ，按照圖17所示菜單進行下載（刪除MMC卡中所有的塊，并把新的程序寫到卡中，同時對CPU RAM進行一次復位）。
圖17
問題7：同步失敗的原因？
回答：當同步失敗時，FB101“SWR_ZYK”的返回值會報16#8015的錯誤，如圖18，同時狀態字DB5.DBX9.5置1，如圖19。在確保物理連接正常情況下，檢查下面的參數設置。
圖18
圖19

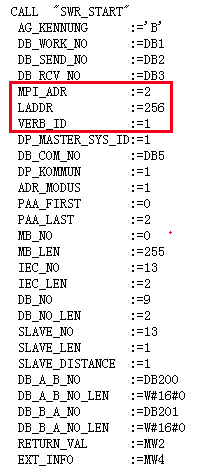

? 根據不同的同步方式，注意FC100 “SWR_START”的參數，如圖20。“MPI_ADR”表示對方的MPI地址，對于MPI同步有效；“LADDR” “VERB_ID”對于PROFIBUS/ETHERENT 同步有效，分別代表同步CP的硬件地址和連接號，如圖21。
圖20
圖21
? 選擇MPI同步，冗余程序塊會調用SFC65“X_SEND”和SFC66“X_REV”進行數據同步，占用S7-300 CPU的2個“S7 basic communication”連接資源，如圖22。注意，要確保在組態中預留足夠的資源，如圖23，否則會因為連接資源不夠影響同步鏈路的通訊。
圖22
圖23
問題8：FC102 “SWR_DIAG”作用。
回答：FC102 “SWR_DIAG”必須在OB86中調用，軟冗余系統才會對DP總線錯誤做出判斷，從而控制主備切換。注意！如果不調用，此時狀態字不會報任何錯誤，也不會影響CPU故障導致主備切換。但是對于此時出現的總線故障軟冗余系統不會切換，但是外部IM153模塊會執行切換。注意！FC102 “SWR_DIAG”一定不能修改塊編號。
問題9：為什么狀態字不穩定，DB5.DBX9.5 0-1閃爍？

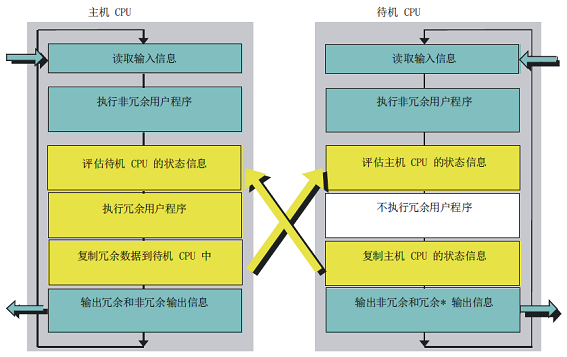

回答：如圖24，DB5.DBX9.5 0-1閃爍表示同步有時成功有時失敗。首先，要保證兩個CPU之間冗余數據和非冗余數據區大小一致。其次，冗余主備CPU之間同步過程如圖25所示，數據的同步是隨著FB101“SWR_ZYK”的執行實現的，所以要確保同步成功，需要兩個CPU對FB101“SWR_ZYK”的調用周期一致，建議在OB35中調用（如果在OB1中調用，確保OB1循環掃描周期相差不多）。
圖24
圖25
如果冗余系統使用不同CPU，最好使用OB35調用FB101“SWR_ZYK”，不要在OB1中調用。因為，不同CPU運算速度不同，會導致OB1循環周期差異較大，從而影響同步效果，如圖26、 27。
圖26
圖27
問題10：不同版本的軟冗余程序包區別。
回答：V1.1版本用于早期CPU315-2DP和S7-400的CPU。新CPU需要使用V1.2版本庫。如圖28（來自冗余軟件包文檔說明）。
圖28
CPU暖啟動過程中如果PROFIBUS總線故障，V1.2版本會導致CPU停機，診斷緩沖區如圖29；V1.3版本，CPU 不會停機，SF 亮BF閃爍，診斷緩沖會報總線錯誤。
圖29
問題11：CPU本體的PN口是否可以進行軟冗余數據同步。
回答：不行，軟件包提供的程序不針對PN口。
問題12：軟冗余系統能否帶第三方的DP從站。
回答：不能。軟冗余系統所有的冗余控制只能通過ET200M實現。該從站可以掛在一條PROFIBUS總線上，但是不能實現冗余控制，它的控制權只屬于這條總線上的CPU。
問題13：ET200M的兩個IM153同時掉電的影響。
回答：兩個CPU都處于PROFIBUS故障狀態，該ET200M站失去控制，系統會執行一次主備切換，狀態字會顯示錯誤狀態，如圖30，建議兩個IM153模塊使用不同的電源供電。
圖30
問題14：如何臨時關閉ET200M從站，而不引起系統的主備切換？
回答：如果沒有采取其它措施，關閉DP從站后會引起冗余系統的主備切換。下面的例程介紹了防止切換的措施。例程來自于軟冗余手冊，在OB86中調用，I0.0作為防止切換的開關，可以在操作員面板或其它途徑輸入。
圖31
注意：I0.0置位后，此時，任何一個從站的掉站將不會引起主備的切換，一個以上從站的掉站才會引起切換。所以，一定要慎用此功能！站點恢復后，切記復位I0.0，否則影響系統安全。
問題15：不使用的區域該如何設置?
回答：如果不使用該區域，則在參數上輸入0。特例，如果不使用映像輸出區，則為PAA_FIRST分配一個大于PAA_LAST的數值。
問題16：ET200M 的組態能否使用GSD文件？
回答：軟冗余系統組態不推薦使用GSD文件！
問題17：怎樣判斷冗余系統工作正常。
回答：軟冗余系統提供了CPU之間的冗余和DP總線的冗余。判斷冗余系統正常，切不可只觀察IM153-2 “ACT”指示燈，因為兩個153-2的切換是有源總線底板的功能，“ACT”正常只代表硬件的切換，不代表軟件也切換成功。因此，必須同時觀察冗余的狀態字，軟件硬件都切換成功，才可以判斷冗余系統正常。
問題18：TIA Portal V11 如何組態軟冗余？
回答：目前暫時沒有支持TIA Portal V11 的軟冗余軟件包。不能用TIA Portal V11組態軟冗余。
